交流电路都是由电阻R，电感L和电容C相互间的组合构成的。R，L和C这些电路基本要素被称为电路参数。研究交流电路，需要分开考虑各个参数对电路的影响。

一、纯电阻电路

纯电阻电路的电感很小，因此在一般频率下，电路中的感抗相对阻抗可以忽略不计。在纯电阻电路中，所有外加电压全部落在电阻上，被电阻消耗掉。纯电阻电路也被称为零电感电路。

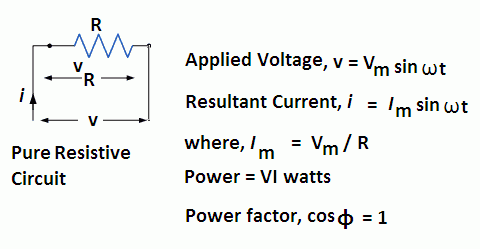

（图一）

从瞬时外加电压和瞬时生成电流表达式，可以证明：在纯电阻电路中，外加电压与生成电流同相位。

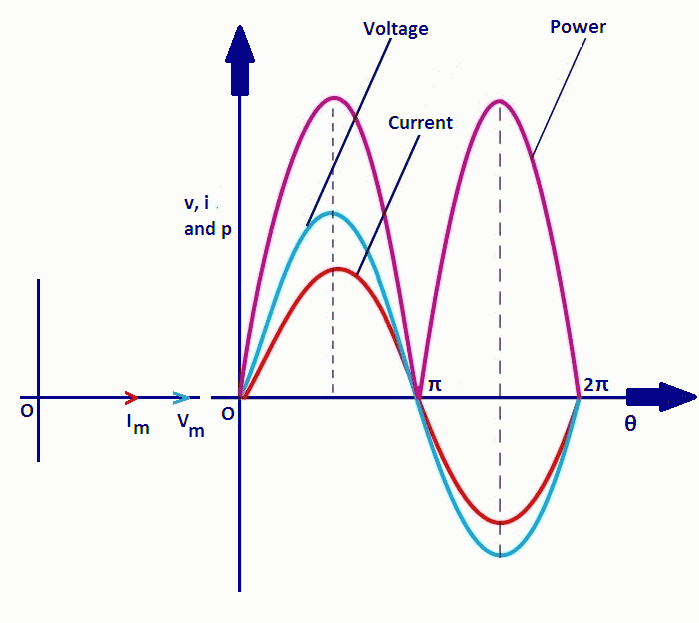

（图二）

观察图二，纯电阻电路的功率曲线（Power）一直为正，即纯电阻电路中功率不为零。这是因为瞬时电压值与瞬时电流值总是同时为正，同时为负，导致它们的积总为正。其中，功率曲线的频率是电压、电流曲线的两倍。

纯电阻电路的功率因子cosφ=1。

二、纯电感电路

一个纯电感线圈定义为没有欧姆电阻，因此该线圈也就不存在热量损耗(

)。实际上我们无法得到一个纯电感，平常的电感线圈是因为导线直径足够大，使得线圈的欧姆电阻小得可以忽略不计，但实际上电阻还是有的。

由于线圈的自感特性，当一个交流电压施加在一个纯电感电路时，线圈都会相应产生一个反向电动势。这个反向电动势总是阻碍流经线圈的电流的变化（上升或下降）。由于电路中没有电阻，不存在电压降，因此外加电压仅仅用于平衡线圈产生的自感电动势。

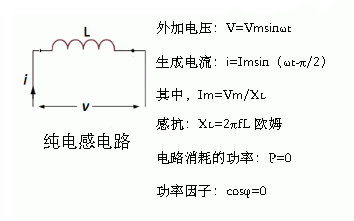

（图三）

从瞬时外加电压和瞬时生成电流的表达式，可以看出，在纯电感电路中，生成电流比外加电压滞后π/2个相位。

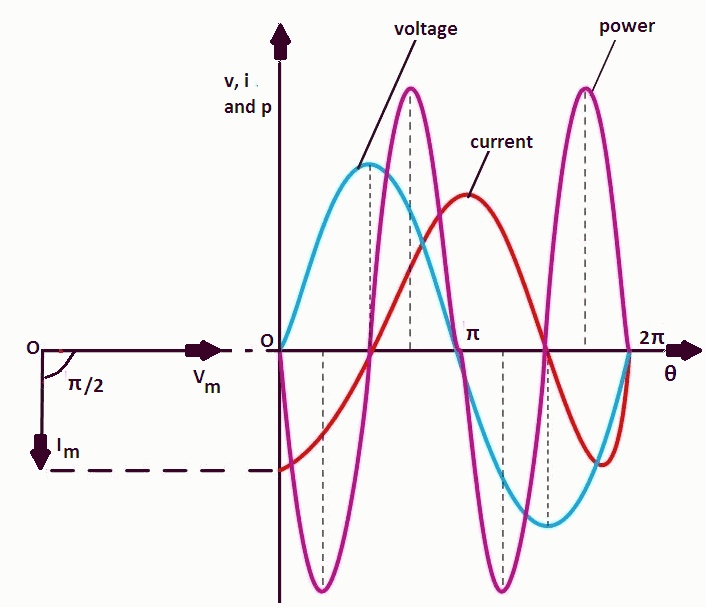

（图四）

观察图四中的功率曲线（Power）,其位于θ轴上下部分是一样的，因此在半周期内，纯电感电路平均功率为0。

在纯电感电路第一个1/4周期内，电源提供的能量（或功率）被存储在线圈周围的磁场内。紧接着在下一个1/4周期，磁场消失，存储在磁场中的能量回到电源。所以在纯电感电路中没有消耗能量（或功率）。

感抗

在电路中，电感对交流电流产生的阻碍作用被称为感抗。感抗是所有电感器的一个特性，符号是XL。
XL=ωL = 2πfL 欧姆

其中，f是频率（Hz），L是电感（H）。

感抗的单位是欧姆。一个电感器的感抗与外加电压频率成线性正比。

三、纯电容电路

当一个交流电压施加在一个纯电容电路时，交流电源先是在一个方向给电容器充电，接着在另一个方向给电容器充电。

（图五）

从瞬时外加电压和瞬时生成电流表达式，可以看出，在纯电容电路中，生成电流比外加电压领先π/2相位。

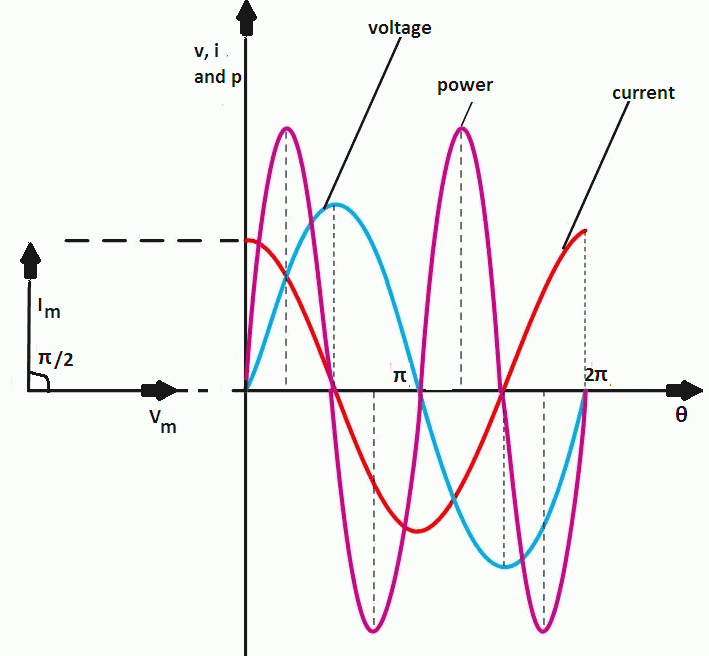

（图六）

观察图六中的功率曲线（Power）,其位于θ轴上下部分是一样的，因此在半周期内，纯电容电路平均功率为0。

在纯电容电路第一个1/4周期内，电源提供的能量（或功率）被存储在电容器两端夹板的电场内。紧接着在下一个1/4周期，电场消失，存储在电场中的能量回到电源。这个过程在外加交流电压每个交替中重复出现，所以在纯电容电路中没有消耗能量（或功率）。

容抗
电容器的电容对交流电流的阻碍作用被称为容抗。容抗是所有电容器的一个特性，符号为Xc。

Xc=1/（ωC）=1/（2πfC）欧姆

其中，f是频率（Hz），C是电容（F）。

容抗的单位是欧姆。
