图是一款中间继电器，由两部分组成，即上部分的线圈和下部分的底座，线圈上有接线图，接线端子都在底座上，底座的接线端子上有端子号，接线时要参考线圈上的接线图去接底座上的端子。

线圈和端子如何配套呢？线圈在插针布局上不同，底座也有对应的不同，只有配套的才能插上，也就是说，只要你能把线圈插到这个底座上，就可以按照线圈上的接线图进行接线了。

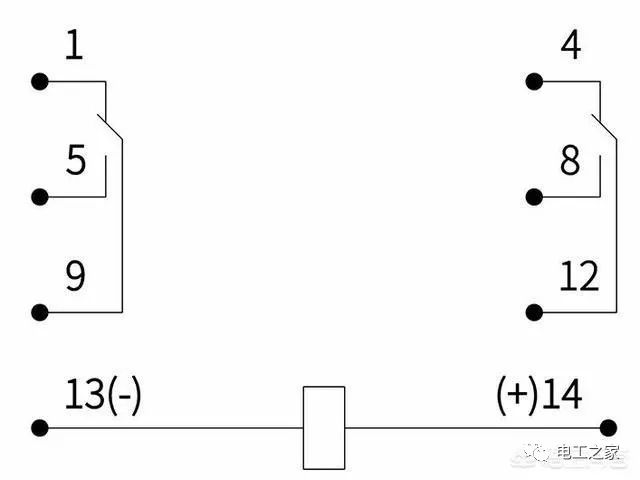

上图是上面继电器的线圈上的接线图，从图中我们可以看到这个继电器有两路，即：

其中一路是：从9进，1出，构成常闭线路；或者，从9进，5出，构成常开线路；

另一路是：从12进，4出，构成常闭线路；或者，从12进，8出，构成常开线路。

(上面的进和出可以对调)

其中9和12就分别是两路的公共端，在使用中只能选择接通一路，例如，如果使用了9进5出的常开线路，那么就不能再使用9进1出的常闭线路，当线很多时，一些新手在接线时容易出现这样的问题，一定要注意。

另外的13和14是线圈的接线端子，分正负的。
