本文介绍了如何使用Creo设计方形绕组线圈，包括拉伸曲面、倒圆角、螺旋扫描和变截面扫描等步骤。详细讲解了从创建单层到多层方形绕组线圈的全过程，提供了一种实用的电机产品设计方法。
阅读完，如果觉得有用，那么点击"关注"和点赞是对作者的一种尊重和鼓励。作者编著有相关的CAX(AutoCAD、UG NX、Creo、Mastercam、ProE、CAXA电子图版等)图书教材，为多家知名出版社的签约作者。
本文作者(原创)：钟日铭
在电机产品中，常见有一些线圈绕组的设计。线圈绕组有沿着圆柱曲面螺旋绕圈的(如图1所示)，也有沿着方形截面绕组的(如图2所示)，前者利用"螺旋扫描"方式就可以快速实现，而后者就相对有些难度了。
图1

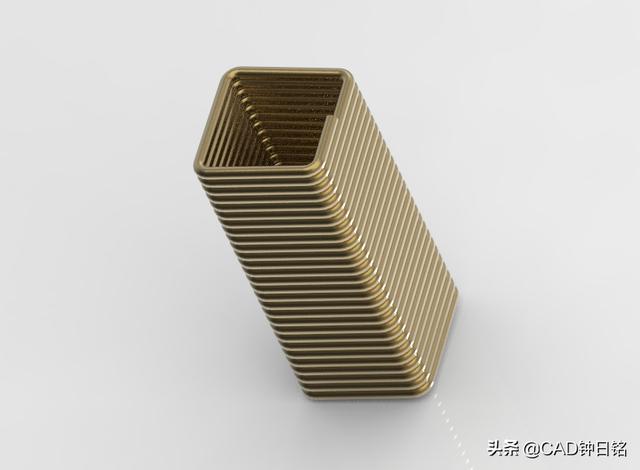

如图2所示的方形截面绕组线圈为一层，还有多层的方形截面绕组线圈。
图2
首先分析了方形绕组线圈如何构建。方形绕组线圈其实就是一个截面绕着方形绕组线进行变截面扫描得来的，而方形绕组线的构建是最为关键的一个环节。仔细分析一下，方形绕组线可以通过拉伸曲面和螺旋扫描曲面相交来获得。
(1)新建一个使用公制模板mmns_part_solid的实体零
