对于产品结构设计者来说，螺丝螺母并不陌生。其实从懂事开始就有了对螺丝的初步认识，日常生活中随处可以看到找到，大到房屋装修，小到电脑手机。

但是我们在开发新产品的时候，总有一种想找却总找不到的莫名尴尬，好比螺帽的大小厚度，螺丝的长度，以及特殊要求的螺丝等

下面我大概归纳了一下我们常用于电子产品结构上的螺丝螺母规格型号，方便大家后续工作能更好的寻找。

【螺丝的认识】

01，螺丝生产标准

GB—中国国家标准(国标) ANSI—美国国家标准(美标)

DIN—德国国家标准(德标) ASME—美国机械工程师协会标准

JIS—日本国家标准(日标) BSW—英国国家标准

ISO-国际标准

GB—国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部分标准等。国家标准又分：GB(强制性标准)和GB/T(推荐性标准)以及GBn(国家内部标准)等。我们平常看到的像GB30，GB5783等等都是强制性的标准

以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。GB、DIN、JIS等的螺纹都有是以MM(毫米)为单位，统称为公制螺纹

02，螺丝的头型

螺丝的头型厚度与直径大小一般可以自定义，通常头部直径比螺杆单边大0.6mm以上，以能覆盖住锁不穿而定，太小会容易锁穿。比如M1.4的螺丝，螺丝头的直径为2.6mm.塑胶螺孔开孔直径为1.6，单边覆盖0.5mm。随着产品设计不同，螺丝规格变大，设计参数也有改变，比如M3.0的螺丝，开孔就要做到3.5以上，那么螺丝头的直径就要做到5.0以上才是安全的。这里只是简单举列，设计参数要以实际的产品设计要求去定义。

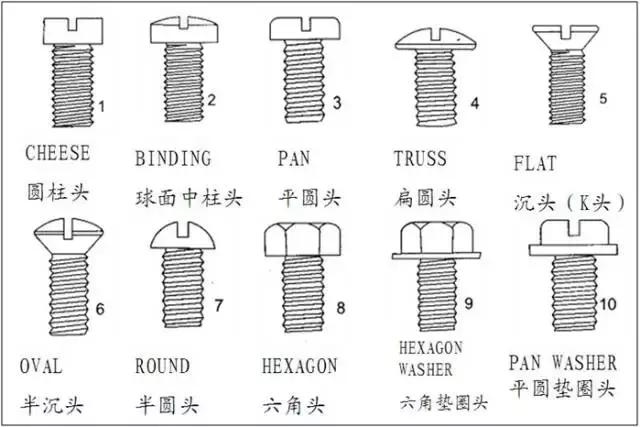

下面是几种常规螺丝的头型

另外特殊产品可能还需要用到带防滑垫片的螺丝头，我们通常称为组合螺丝。见下图所示。

防滑垫片的直径大小以及内置弹簧高度都可以根据设计要求定义制作

03，螺丝的槽型

螺丝的槽型决定了装配与拆卸时用工具头的形体，常规设计时尽量采用十字与一字的。详情见下图。
