导线测量概述

1.导线 ——将测区内相邻控制点连接成直线而构成的折线称为导线。

2.导线点,导线边——构成导线的各点称导线点,每相邻两个导线点要相互通视。折线边称为导线边。

3.导线测量——测定各转角,各边长,根据起算数据和一定的几何关系推出各点的坐标。

导线布设的形式

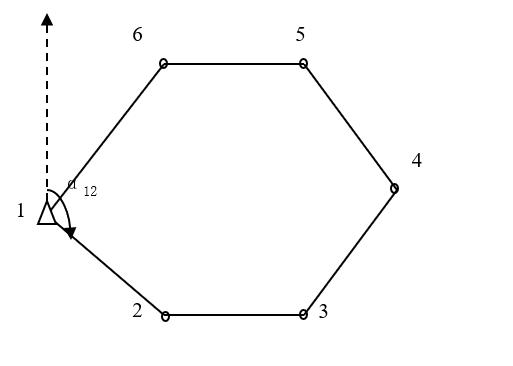

闭合导线

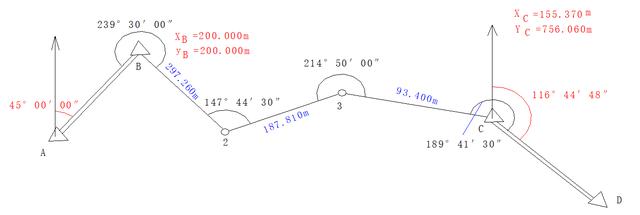

附和导线

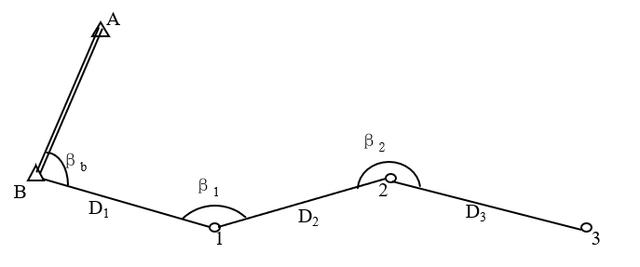

支导线

导线的外业工作

导线的测量的外业工作包括:踏勘选点及建立标志,测角、测距。

1、踏勘选点及建立标志

•选点要求:

⑴相邻点间通视良好,地势平坦,便于测角和量距;

⑵点位应选在土质坚硬外,便于保存和安置仪器;

⑶视野开阔,便于施测碎部;

⑷导线各边的长度应大致相等,避免过长或过短,相邻边长比不应超过三倍。

⑸导线点应有足够的密度,分布较均匀,便于控制整个地区。

•埋点要求:

⑴临时点:用木桩,桩上有钉做标志

⑵永久点:钢钉,混凝土,中间十字或中间夹钢筋。

⑶导线点应统一编号,绘点之记图。

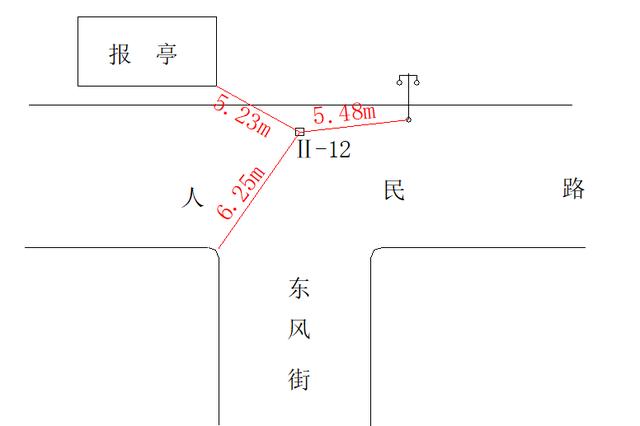

点之记

导线测量外业

测量步骤

步骤1,在控制点上架设已经鉴定、校正合格的全站仪,按实际情况设置气温、气压等参数,精确对中、整平,由于不测量高程所以仪高和镜高可以随意。两个棱镜分别立在测站点前、后的相邻控制点上,本案例的测站顺序是G2-D1-D2-D3-G3。(本测站是G2)

步骤2,盘左位照准后方点,手动将水平角置零,并在观测记录表上记下此时水平角的读数。然后测距,可多测量几次选择稳定值,也做好记录。

步骤3,盘左位照准前方点,这时水平角读数会发生变化,记录下这个读数。然后同前面一样的测中和记录。这时上半测回就完成了。

步骤4,盘右位照准后方点,记录水平角读数,测距并记录读数。

步骤5,盘右位照准前方点,记录水平角读数,测距并记录读数。这样一个测回就完成了。

第二测回的操作与第一测回基本相同,只有一点不同,就是前面说的置盘的初始读数。当每个测站都按要求的测回数观测完成后,就进入下一个测站,进行同样的操作,直到测完全部的水平角为止。


路线图

数据记录

记录员应及时计算2C值、半测回角值、一测回角值、距离等数据。

计算方法:

2C值=(盘左读数加上或减去180)-盘右读数。

上、下半测回角值=后方点读数-前方点读数。

一测回角值=上、下两个半测回的平均值

平均角值=各个测回的平均值。即水平角。

距离的计算方法跟水平角相同。

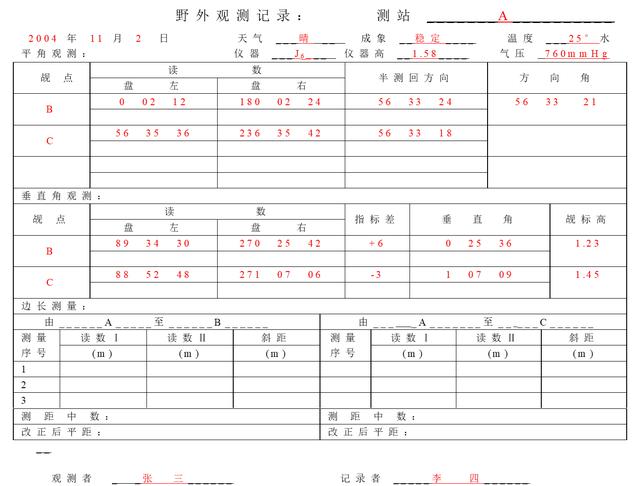

观测记录表

导线内业计算

把数据导入平差软件进行计算。
