曾写过关于CAD局部隐藏的命令：isolateobjects/wipeout/xclip。前两个不限对象，xclip只针对参照。

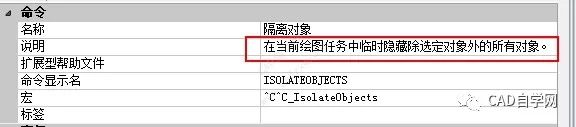

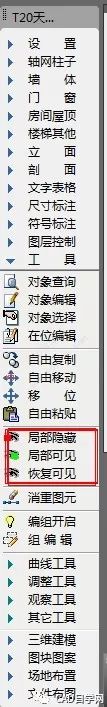

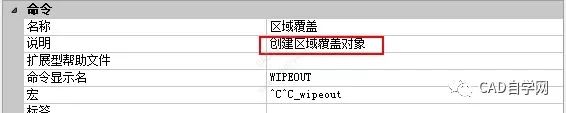

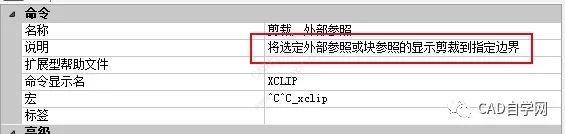

三个命令是CAD本身带有的命令，可查看命令说明深究是具有约束性的，isolateobjects具临时性，wipeout是要创建边界的，需要额外设置边界线条隐藏，xlicp限定对象为参照。 那么天正有没有一种局部隐藏命令，可以存在更多的发挥空间呢。答案是有的！ 天正局部隐藏命令：JBYC，即局部隐藏的拼音首字母，其命令全称为TMKHIDE 适用于所有天正软件(建筑、电气、给排水、暖通)，天正建筑的工具界面中是有此菜单的，且默认快捷键4为局部隐藏，6为恢复可见。其他软件并未显示。需要通过命令输入使用。 注：取消局部隐藏恢复可见命令：HFKJ(全称TUNHIDE)

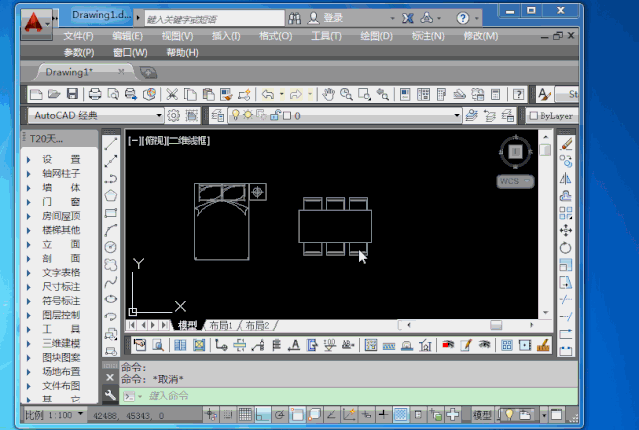

那么命令是否有对象约束？ 对象为任意线条，同一图层： 由操作过程可见，不受图层约束。可以关闭同一图层下的任意指定对象。

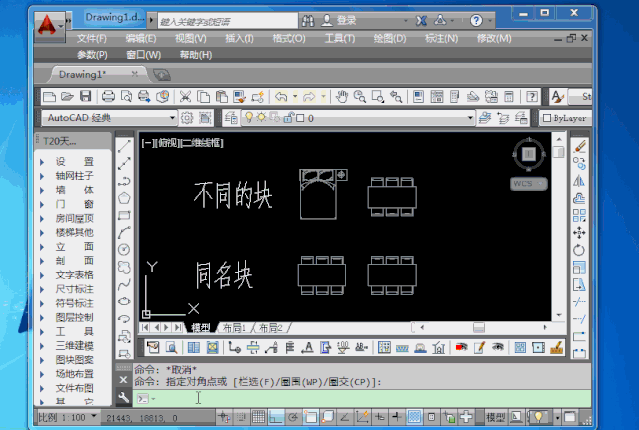

对象为块： 由操作过程可见，不受块名约束。可以关闭同名块的任意指定某一个，而不影响其他。

对象为参照： 由操作过程可见，只能隐藏整个参照，而不能只隐藏参照中的某一部分。若想只隐藏一部分，需对参照原对象进行编辑。

童鞋们工作中使用到的隐藏，如果还有其他考虑的限制，也可自行校验。 另，局部隐藏这一操作，经天正软件操作后，经验证，通过CAD打开，毫不影响其隐藏效果，可持久隐藏。可见，天正的局部隐藏功能更稳定，且可发挥空间更广。 可能童鞋们会有一个疑问，工作中只要用CAD就可完成工作，为什么要知道天正这一隐藏功能。答案很简单，天正属于工具，如果CAD是你的常用软件，那么天正可视作一个扩展应用工具，在使用某些功能天正更方便的时候，那便使用天正操作。天正是基于CAD的平台，并不影响任何CAD本身软件的操作，只是多了更多针对性的专业功能而已。
