华为删除dhcp地址池_还在手动配置IP地址吗?太Low了,一分钟教会您如何配置DHCP...

随着终端设备的越来越多,人工干预配置IP地址,不仅工作效率低,而且,还很容易导致IP冲突,影响正常的网络访问。今天分享一下如何在华为三层交换机上配置DHCP服务。

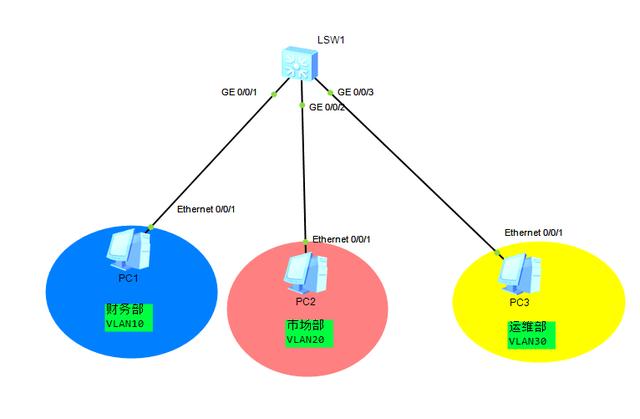

拓扑图

三台终端分别为三个不同的部门,分别加入到不同的VLAN中,为了后续扩展需求,现在,采用动态获取IP地址。


配置思路

  1. 在交换机上创建VALN10-30。
  2. 把三台终端分别加入到对应的VLAN中。
  3. 在全局模式下启用DHCP服务。
  4. 为三个VALN配置三个IP地址池。
  5. 为三个VLAN配置VLANIF地址,并启用DHCP服务。

步骤1:在交换机上创建VLAN

[SW1]vlan batch 10 20 30 #批量创建vlan

步骤二:把对应的终端加入到对应的VLAN中

[SW1]interface GigabitEthernet 0/0/1[SW1-GigabitEthernet0/0/1]port link-type access[SW1-GigabitEthernet0/0/1]port default vlan 10[SW1-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2[SW1-GigabitEthernet0/0/2]port link-type access          [SW1-GigabitEthernet0/0/2]port default vlan 20[SW1-GigabitEthernet0/0/2]interface GigabitEthernet 0/0/3[SW1-GigabitEthernet0/0/3]port link-type access          [SW1-GigabitEthernet0/0/3]port default vlan 30

步骤三:为三个VLAN分别创建3个地址池

[SW1]ip pool vlan10  #创建地址池名称[SW1-ip-pool-vlan10]network 192.168.1.0 mask 24  #定义IP地址池的范围[SW1-ip-pool-vlan10]gateway-list 192.168.1.254 #定义网关地址[SW1-ip-pool-vlan10]dns-list 114.114.114.114 #定义dns地址

其他两个VLAN地址池,也类似上述去创建,这里就不过多介绍了。

步骤四:在全局模式下启用DHCP

[SW1]dhcp enable #在全局模式下启用DHCP服务

步骤五:为三个VALN配置VLANIF地址,并启用DHCP服务

[SW1]interface Vlanif 10[SW1-Vlanif10]ip address 192.168.1.254 24[SW1-Vlanif10]dhcp select global[SW1]interface Vlanif 20[SW1-Vlanif20]ip address 192.168.2.254 24[SW1-Vlanif20]dhcp select global[SW1]interface Vlanif 30[SW1-Vlanif30]ip address 192.168.3.254 24[SW1-Vlanif30]dhcp select global

到此已经完成了,DHCP服务的配置了,我们可以在终端验证。

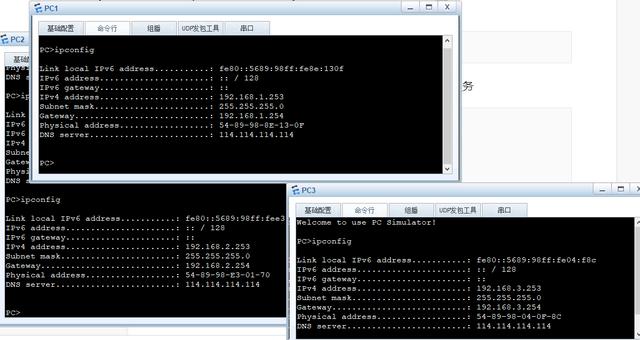

从上图可以看到终端基本上已经成功获取了IP地址。
