每天分享元器件知识和热门资讯，关注我，带你一起涨知识呀~ 一、LED灯正负极识别方式

1、普通发光二极管的正负极识别方式

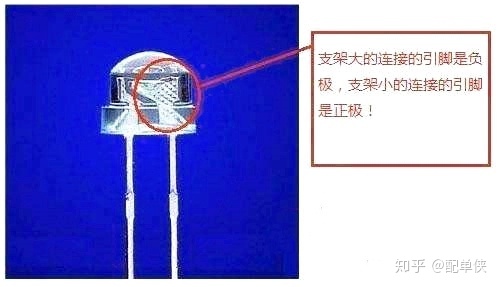

普通发光二极管支架大的连接的引脚是负极，支架小的连接的引脚是正极；如下图所示：

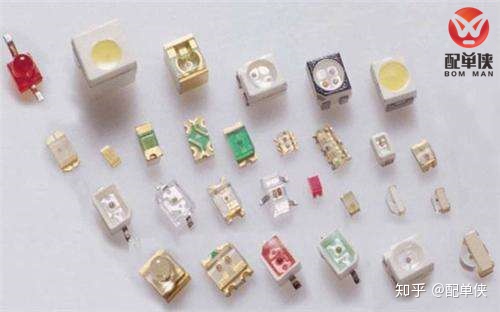

2、贴片发光二极管的正负极识别方式

贴片LED耗电相当低，直流驱动，超低功耗。一般来说贴片LED发光二极管的工作电压是2.0V-3.6V，工作电流是0.02-0.03A。那么对于贴片型的发光二极管如何区分正负极呢？

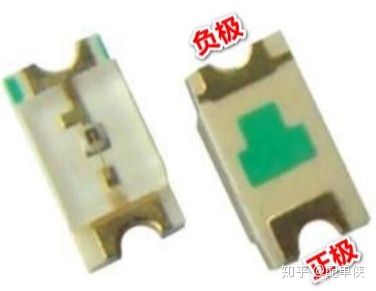

a、T字形 很多封装像有些0603、0805等封装的贴片发光二极管在底部都会有”T”字形符号，“T”一横的一边是正极，另一边则是负极；

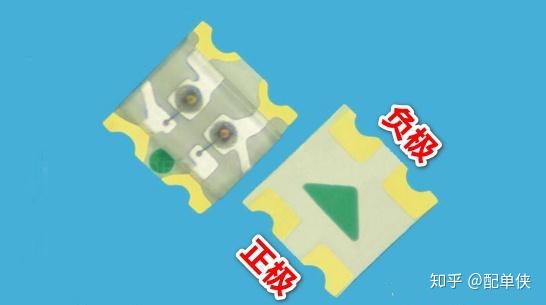

b、三角形：有些贴片型LED会标有类似于三角形符号丝印，那么三角形底边靠近的是正极，顶角靠近的是负极；

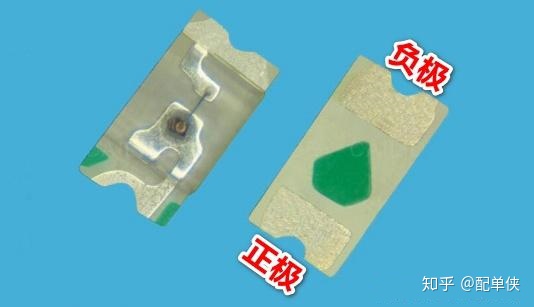

c、看标记 : 对于尺寸较小的封装，它的标志有时候会与众不同，有些采用类似于钻石的形状，有时候只加一横，有些在LED某一侧只做两个点的标志；

带一条杠的贴片LED

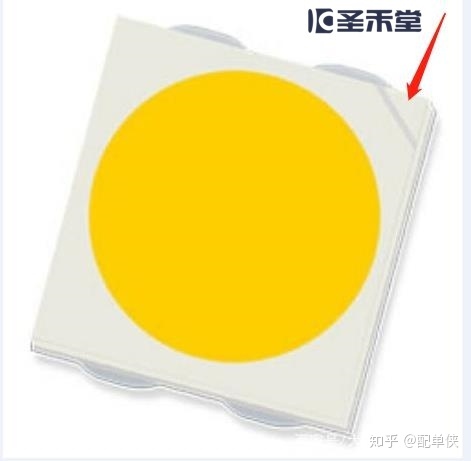

d、看缺口：有些贴片LED会有一个缺口，例如下图四个直角中有一个角带个小缺角（箭头所示），带小缺角的那端就是负极，另一端是正极；

总结：一般贴片发光LED在极片引脚附近都会做一些标记，如切角、涂色、或引脚大小不一样等，便于识别。箭头所指方向，引脚短的一边或有标记的地方一般是负极；

二、什么是发光二极管？

发光二极管：简称LED，是一种能把电能高效率转换成光能的半导体元件。一般由镓（Ga）与砷（As）、磷（P）、氮（N）、铟（In）的化合物制作而成；发光二极管导体材料通常都是铝砷化稼，发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。生活中随处可见，如在电路及仪器中作为指示灯，或者组成文字或数字显示等。

三、发光二极管的工作原理？

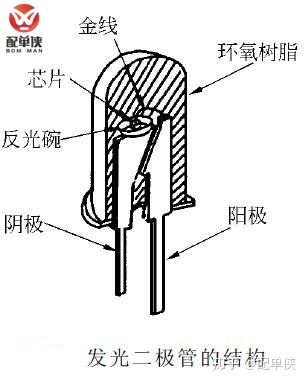

LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。

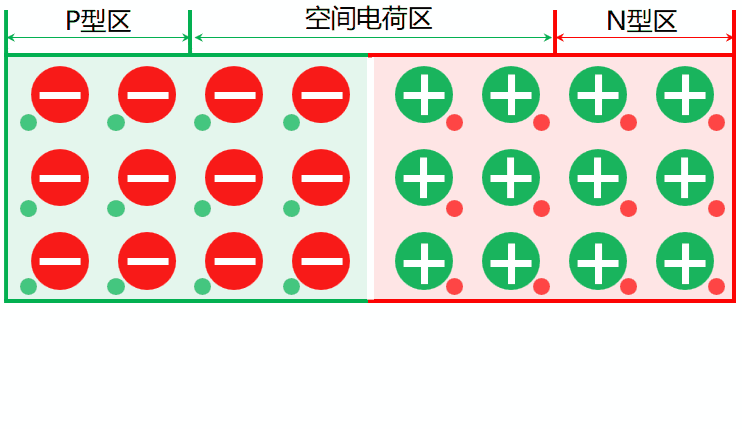

半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。但这两种半导体连接起来的时候，它们之间就形成一个“P-N结”。当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。

四、发光二极管的种类

按化学性质分：有机发光二极管OLED和无机发光二极管LED。

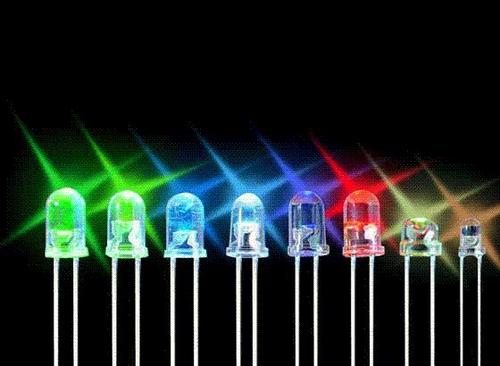

按发光形式分：普通单色发光二极管、高亮度发光二极管、超高亮度发光二极管、变色发光二极管、闪烁发光二极管、电压控制型发光二极管、红外发光二极管和负阻发光二极管等。

五、发光二极管LED的特点：

1、节能环保：消耗能量较同光效的白炽灯减少80%左右，较节能灯减少40%左右；另外LED是由无毒的材料构成，不含水银和有害金属，可以被回收再利用；

2、适用性强：发光二极管LED体积很小，可以制备成各种形状的器件，并且适合于易变的环境；

3、稳定性好：在适当的电压电流环境下，它的寿命可达10万小时，光衰为初始的50%；

4、响应时间快，其白炽灯的响应时间为毫秒级，LED灯的响应时间为纳秒级；

5、颜色多：光的波长决定光的颜色，而形成P-N结材料决定光的波长；如磷砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光，铟镓氮二极管发蓝光。其中红光管工作电压较小，颜色不同的红、橙、黄、绿、蓝的发光二极管的工作电压依次升高。

6、价格低：由于LED省电的特性，广泛应用于多种场所。所以LED的价格越来越平民化

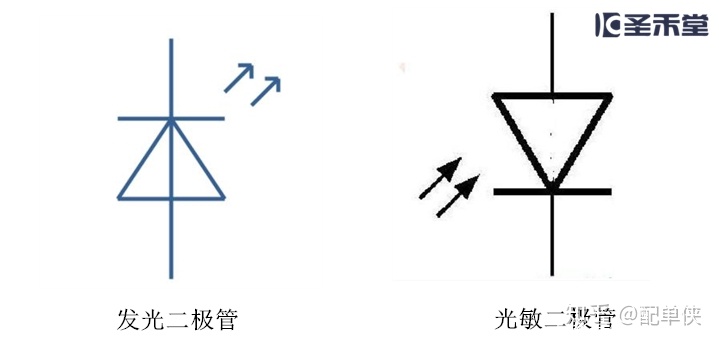

六；知识点拓展：电路中的发光二极管和光敏二极管符号对比，不要搞混了哦！

箭头向外发散光源的是发光二极管，箭头朝向器件接受光源的是光敏二极管，希望可以帮到小伙伴们~
