x3g格式 3d打印_如何提升3D打印精度——CATIA中STL格式输出精度设置【3d打印爱好者收藏】...

STL格式三维数模被广泛用于快速成型、3D打印和计算机辅助制造(CAM)。STL文件仅描述三维物体的表面几何形状,没有颜色、材质贴图或其它常见三维模型的属性。

在采用FDM工艺进行3D打印时,零件通常需要存储为STL格式。

但很多情况下会发现,原本光顺的曲面在打印出实体之后变成了明显的多边形,如下图所示。


理想状态


实际打印效果

这通常与CAD软件中的显示精度有关,STL格式文件在导出时,以当前CAD软件的显示精度为基础导出,一旦导出之后,STL自身的面片精度再不能修改。

CATIA中的解决方法如下:

菜单栏里选择“工具”→“选项”,在下图所示弹出的对话框中选择“显示”→“性能”,在性能页面里将3D精度的固定值调低,CATIA中默认的数值为0.20,可尝试调整到0.01~0.05。打印精度出来的曲面精度就会得到大幅提升。

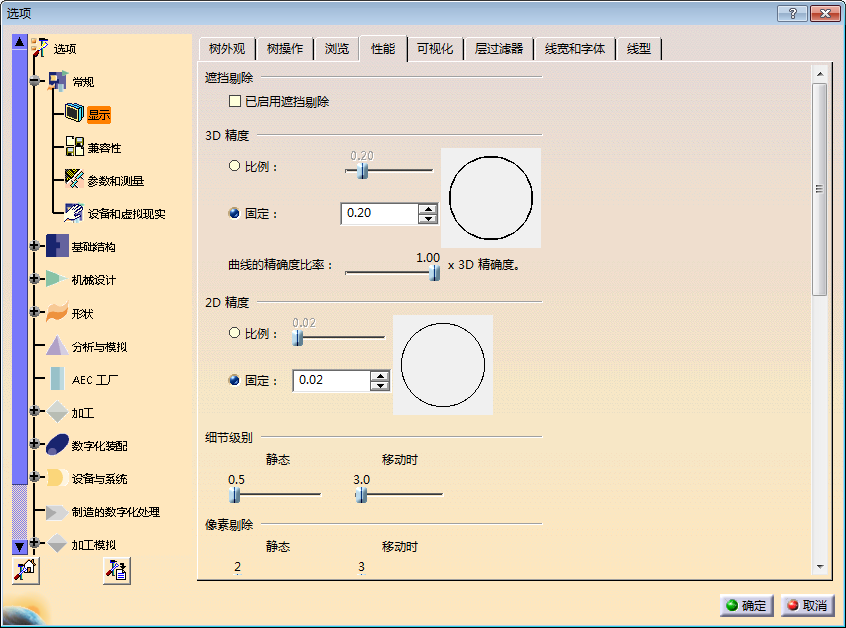

默认设置参数

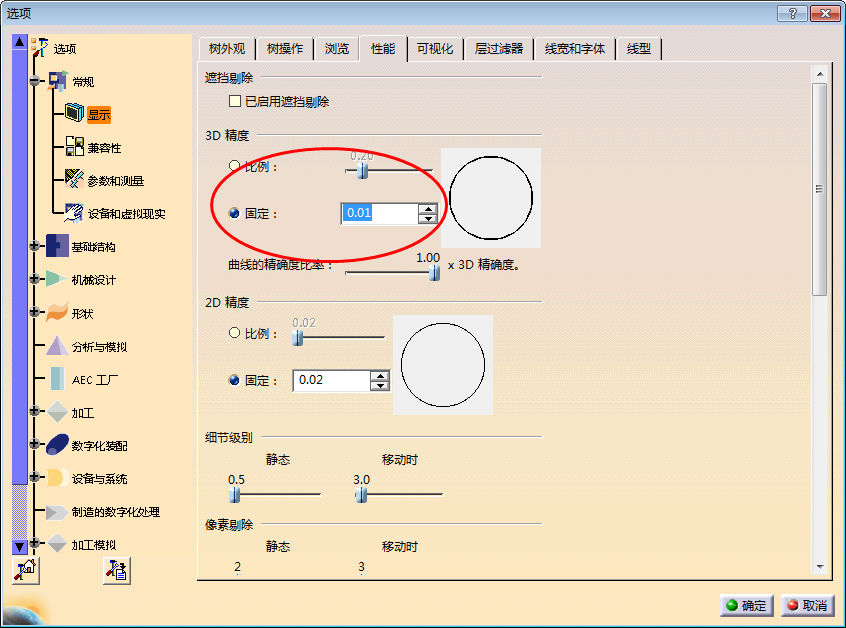

参数修改后

【备注】但是也不要将显示精度设置太高,超过3D打印分辨率的精度会增加切片时间。
