「 这是Tanner L-Edit系列的第 4 篇 」

本节内容 · 导览 导入GDSII命令介绍 导入文件的演示操作 导入时图层名称问题

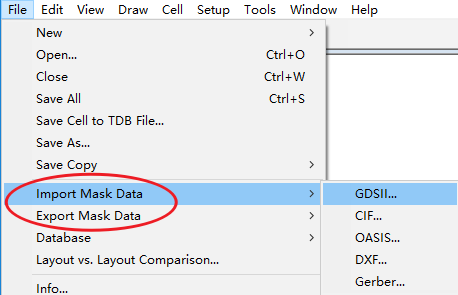

使用菜单栏「File」-「Import/Export MaskDate」，可开启导入导出文件的命令：

从下拉菜单中可以看出，L-Edit支持多种格式的文件，如GDSII、CIF、OASIS、DXF和Gerber格式文件 其中，“GDSII”格式是常见的数据转换文件之一，基本上每个版图设计软件都支持GDSII文件。不同平台的版图，都可以通过转换成GDSII格式来进行互相查看 通常版图设计结束后，还会将版图转成GDSII格式的文件，然后将其交给代工厂进行流片。 这节就以GDSII格式为例，介绍文件导入的步骤

首先选择「GDSII」，弹出导入设置的对话框：
