本文介绍了UG翼型参数化建模的三种方法：Hicks-Henne方法，包括方法介绍和代码实现；Bezier曲线理论及代码实现；以及CST方法的介绍和调用方法。内容涵盖翼型型函数的编写和在UG软件中的应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、Hicks-Henne方法

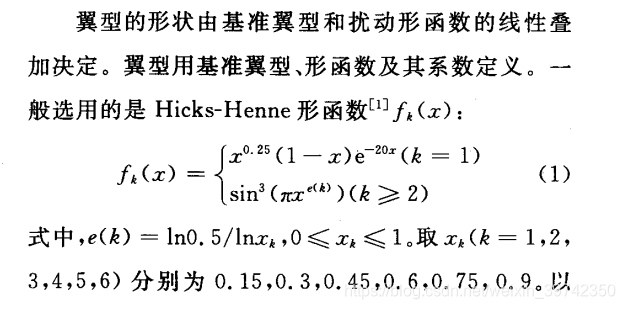

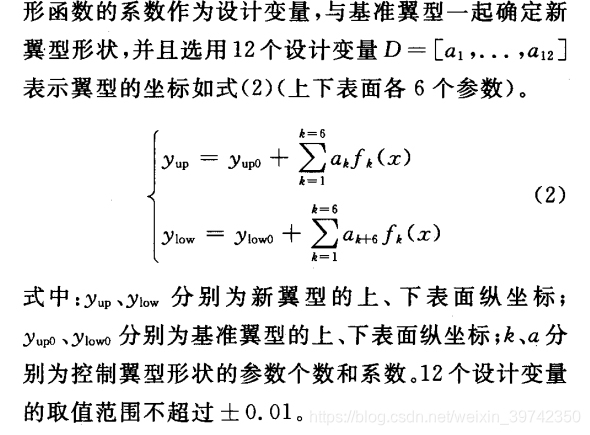

1.方法介绍在这里插入图片描述 2.代码实现

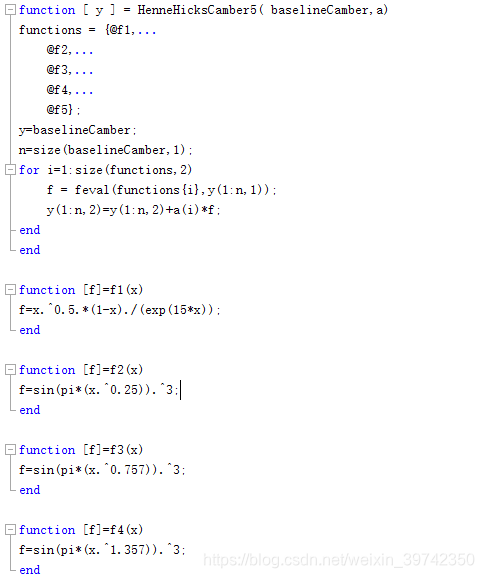

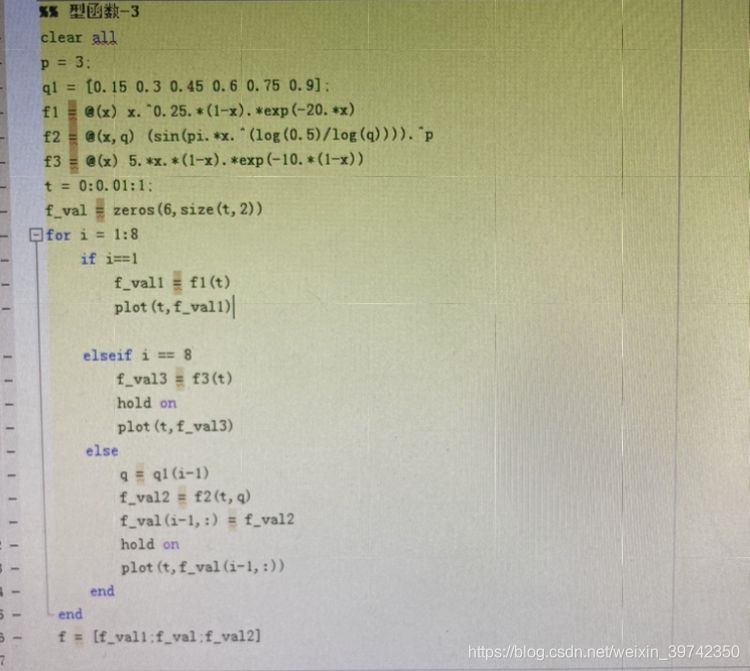

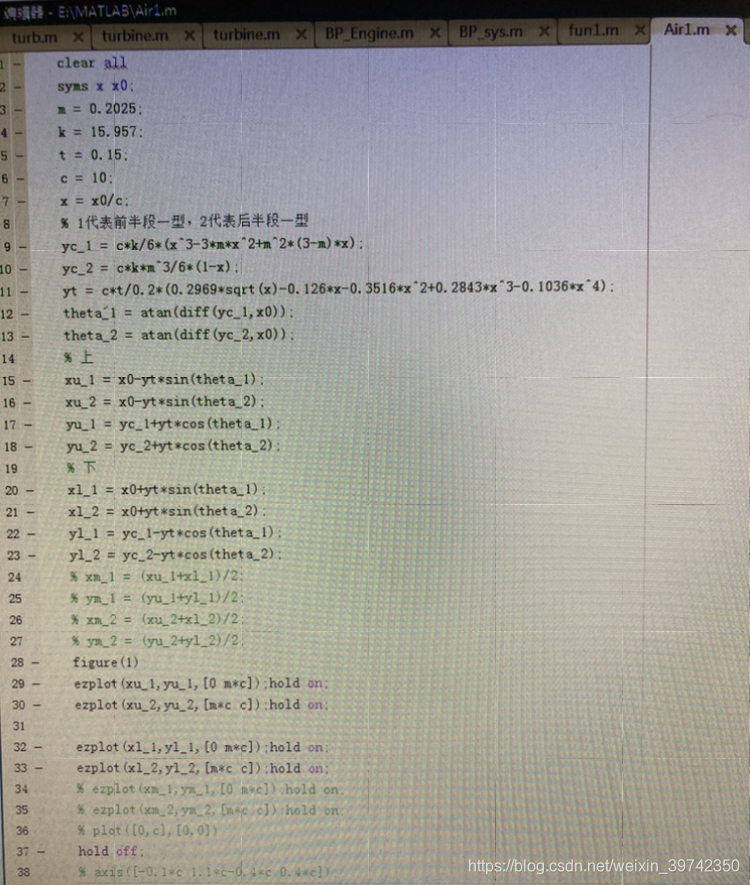

基本翼型型函数（写法一）型函数（写法二）

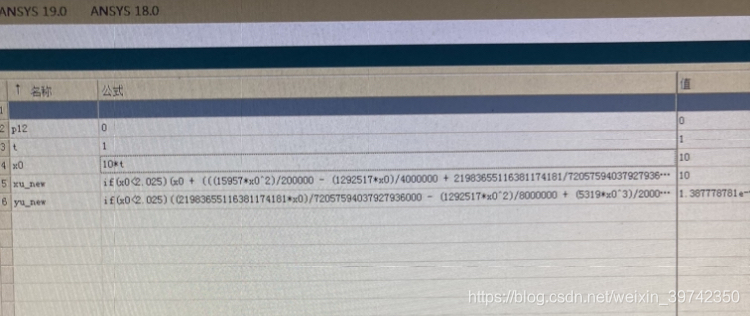

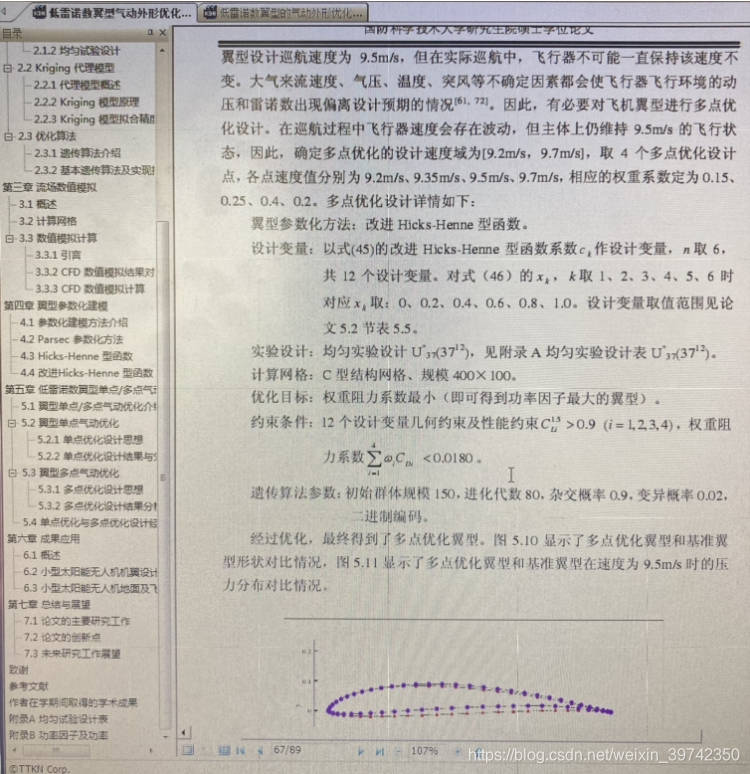

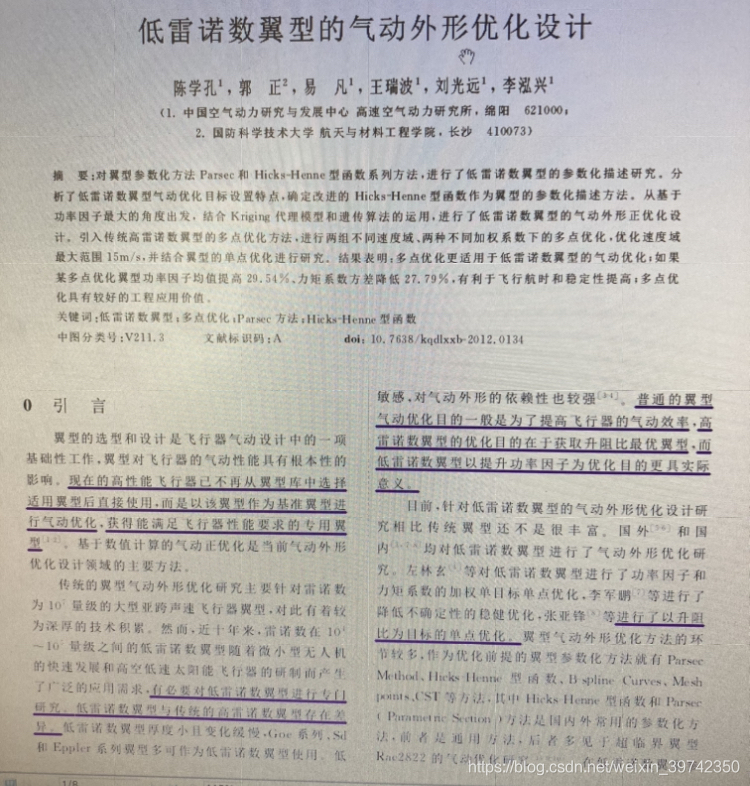

相关文献：3.在UG中生成模型
二、Bezier曲线

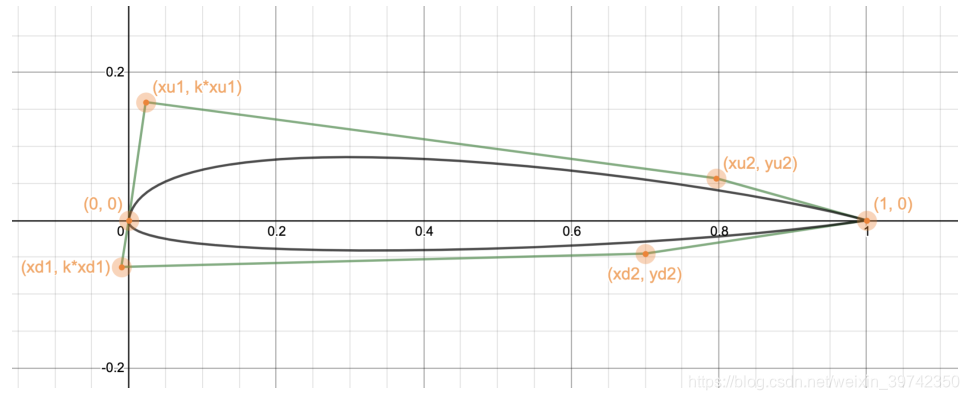

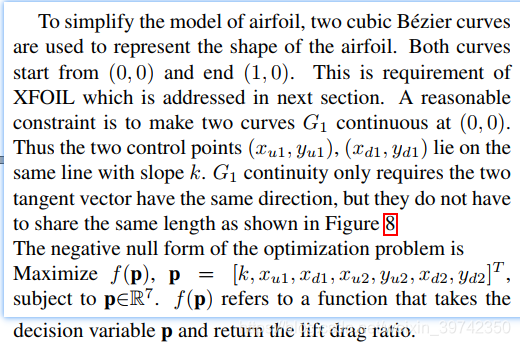

1.理论2.代码实现
调用方式：

p = [4; 0.03; -0.005; 0.8; 0.01; 0.7; -0.01];
y=bezierPolyVal(p)

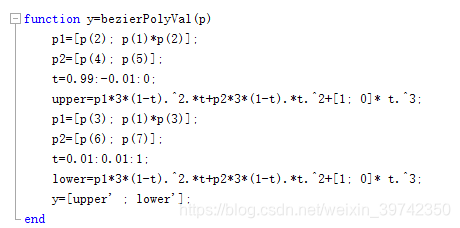

bezier函数：在这里插入图片描述

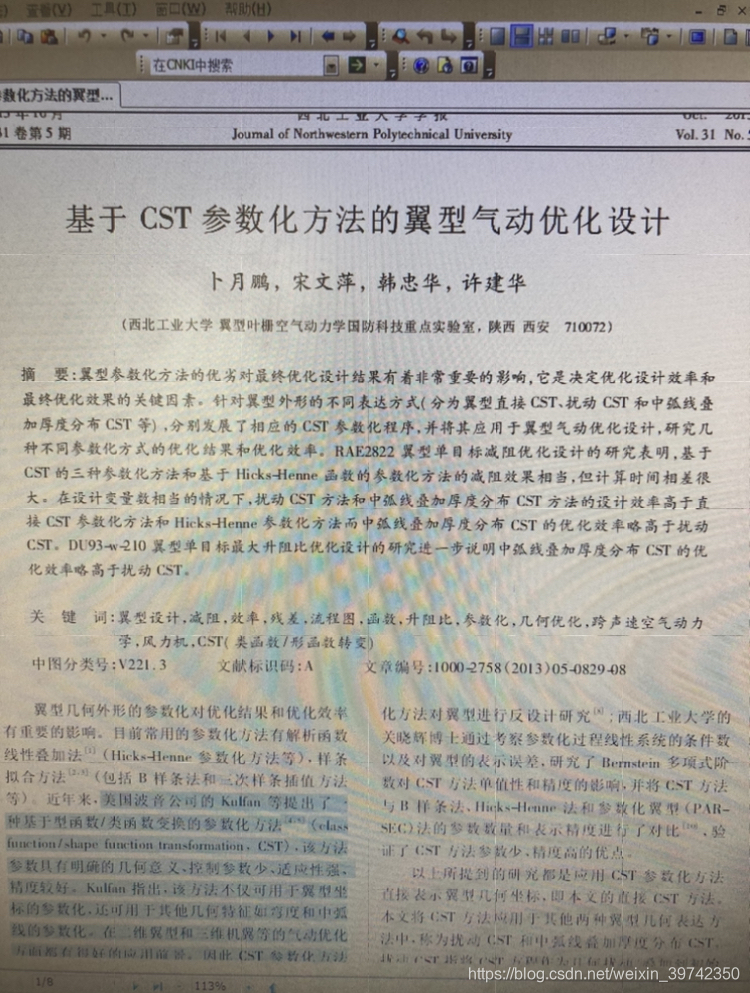

三、CST方法
1.方法介绍
2.代码实现
调用方法

CST = fitCST('oa209.txt',2)

CST函数

function CST = fitCST(file,order)

[X,Y] = importAirfoilCoordinates(file);

[~,zerind] = min(X(:,1)); % Used to separate upper and lower
