无论建筑设计还是景观设计，同学们的设计项目都必须依托于场地来进行，通过分析场地的区位范围、地形地势，结合场地的局限性与可能性，才能进一步展开项目设计。

可以说，获取场地信息是同学们在作品集创作中最重要的环节之一。因此本期独家教程，康石石将分别运用Sketchup和Grasshopper两种方法，为同学们详细讲解如何高效生成精准地形。

小体量地形：Sketchup快速抓取地图

1. 制作步骤

1）搜索场地

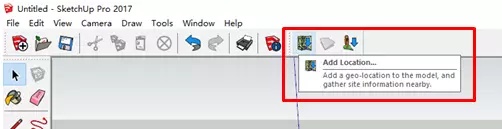

打开sketchup的Add Location功能。

在地图中搜索需要的场地。

2）提取平面模型

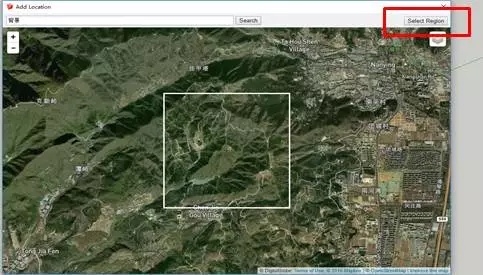

点击select Region。

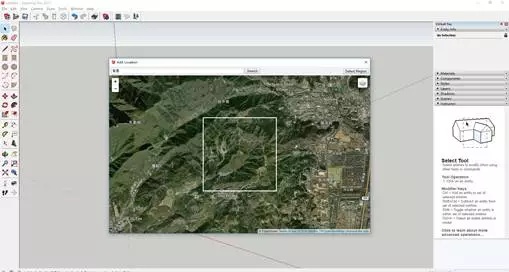

拖动选区，确定好最大范围和位置后点击Grab。

在SU的界面中就会提取出场地的平面模型。

3）生成立体模型

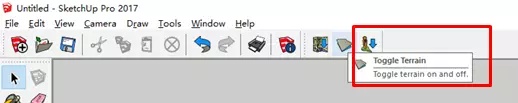

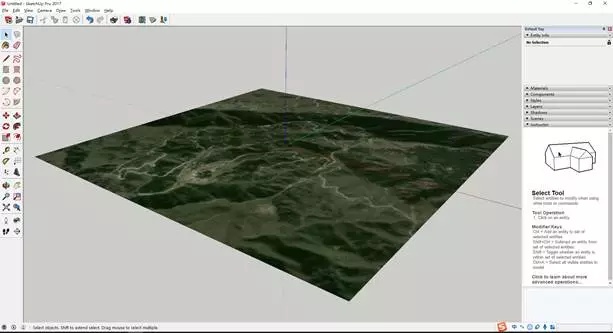

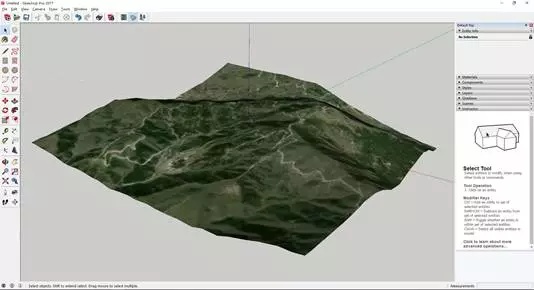

点击Toggle terrain选项，将地形变为立体效果。

即可完成。

2. 优势特点

利用这种方法生成地形比较快捷方便，同时由于直接使用SU平台，通用性比较高。但是利用这种方法制作的地形是mash面模型，所以相对比较粗糙。另外，地形的大小受软件严格限制，对于较大地形的提取比较困难。

大体量地形：Grasshopper提取地理信息

为了解决大体量高精度地形的提取问题，康石石再给大家介绍另外一种提取地形的方法。这一方法使用的是rhino软件平台，利用Grasshopper插件直接提取地理信息，生成精准的场地模型。

1. 制作步骤

1）搜索场地

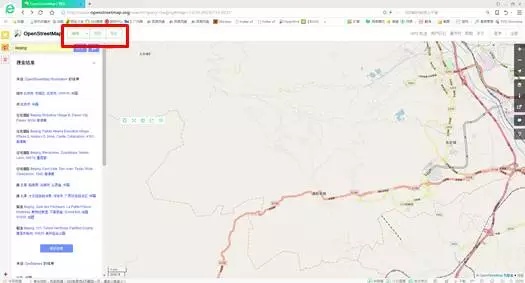

登录网址http://www.openstreetmap.org/，搜索需要的场地。

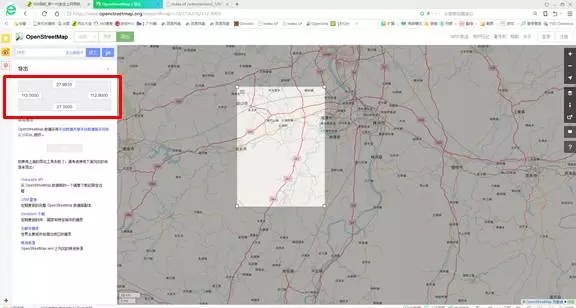

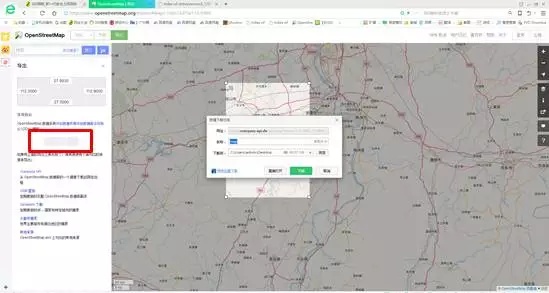

定位到场地的位置后，点击导出。此时可以使用默认的数值区域，也可以手动选择不同的区域。

如果选择“手动选择不同的区域”，可以在许可的范围内选择尽量大的区域。确认区域无误后，点击导出一个地理信息的数据文件，保存好即可。

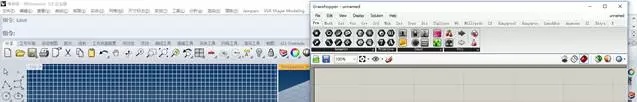

数据导出完成后，打开rhino启动grasshopper。

2）查找数据信息

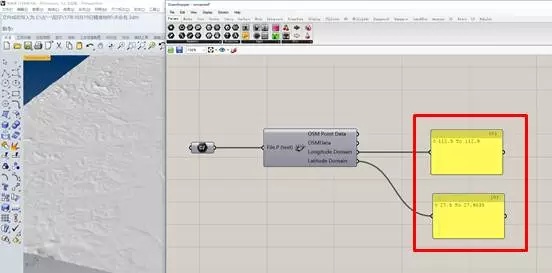

使用ELK插件的location读取地理信息数据，查看地理信息中的经纬度信息并记录。

登录网址https://dds.cr.usgs.gov/srtm/，找到场地所在的大致区域，比如欧亚大陆。

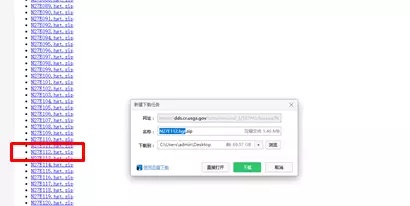

在经纬度列表里面找到对应的经纬度信息，保存。

3）导入数据

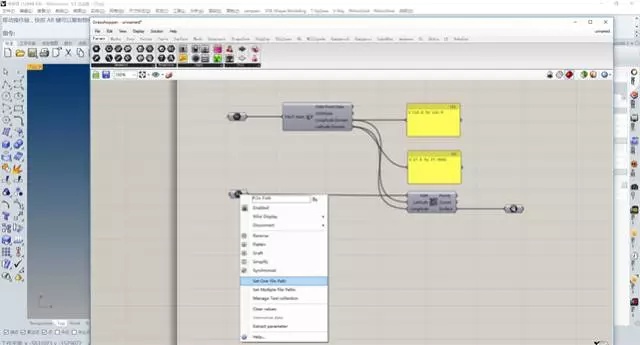

在grasshopper中读取数据，并将location运算器的经纬度信息输入到srtmtopo运算器中。

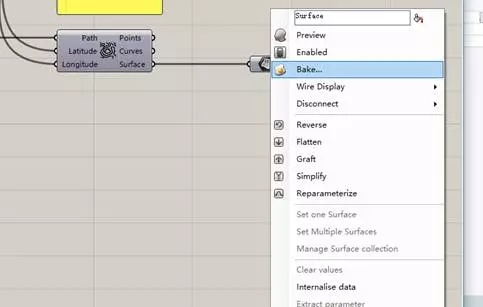

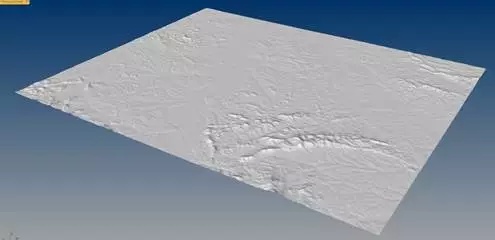

数据导入完成后，即可烘焙出完整的地形。

2. 优势特点

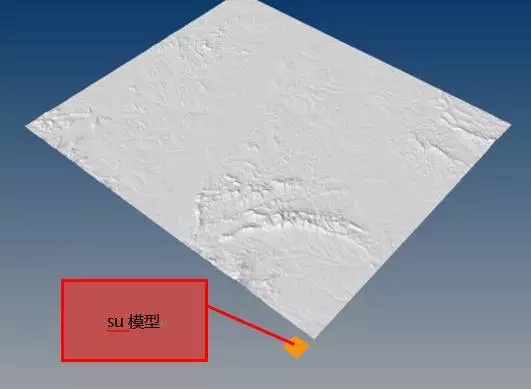

下面将SU导出的最大图幅地图导入到Rhino中进行比较，可以看出两个地形的体量完全不是一个量级，且精细程度也存在明显差异。

另外，rhino模型是曲面，其可编辑性与可利用性更强，同时地形也更加精准。

Final：同学们掌握了上述两种地形生成方法之后，可以根据项目需求自行选择。但康石石建议同学们使用Grasshopper生成地形，这一方法既能通过精确的经纬度信息定位到目标区域，快速且精准地生成大体量地形，同时操作步骤也比较简便，能够极大程度地为同学们减少提取制作地形的工作量。
