有时我们在定义图块的时候忘了添加属性了或者需要重新定义属性，我们用块编辑BEDIT命令或者图块命令重新定义了图块，但发现图中的已经插入的图块属性没有更新，而且有可能同名的图块属性的数量会不一样，遇到这种情况怎么办？今天正好有网友问到这个问题，就简单写一下。

CAD图块的各种相关操作和概念CAD图块插入方法汇总

CAD属性块创建、编辑的相关技巧

一、重新定义属性的方法

当图块创建后，我们可以通过两种方式重新定义图块的属性，这里先简单介绍一下，也就是看一下在什么情况下可以产生文章标题中说到的问题。

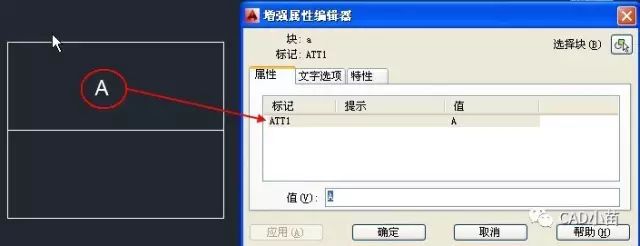

1、假设我们有一个包含一个属性的图块，如下图所示。

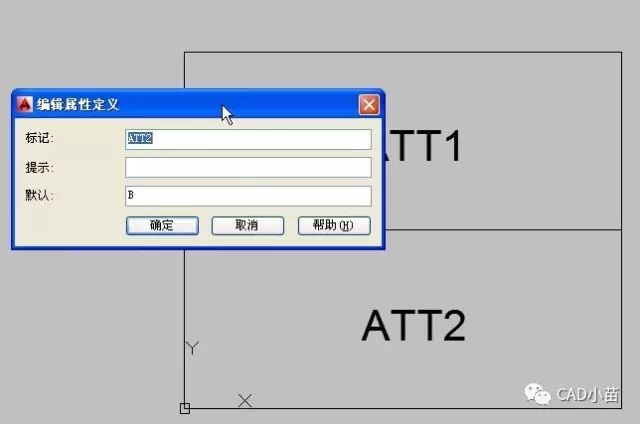

2、第一种方法，块编辑器BEDIT，选择块后在右键菜单中选择“块编辑器”，如果图块没有属性，可以直接双击打开块编辑器。在块编辑器中添加新的属性文字(ATTDEF)，如果图块中已有属性，可以偷点懒，直接复制一份，双击后编辑属性的编辑和值就可以了，如下图所示。

3、编辑完后关闭块编辑器并保存对块做的修改，我们可以看到图中的块属性并没有增加。

为了让效果看得更明显，我们可以采用另一种方法，用图块B命令重新定义块。

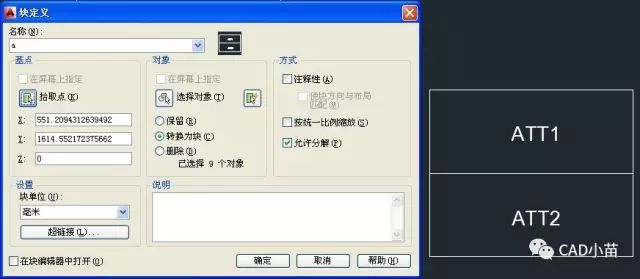

4、复制一个刚才重新定义的图块，炸开，可以看到这个图块是有两个属性的，我们输入B命令，回车，在弹出的创建块的对话框输入相同的块名，如下图所示。

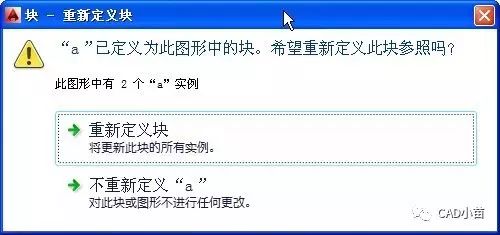

5、单击确定按钮，软件会弹出是否重新定义块的对话框，单击"重新定义块"，更新图块的定义，如下图所示。

这次看得更明显了，新定义的图块有两个属性，而之前已经插入的同名图块仍然只有一个属性，如下图所示。

根据我们的经验，如果用块编辑或参照编辑等功能修改一个图块的定义，图中所有此图块的参照就会自动更新。如果添加的是图形，图中的图块参照是会自动更新，而添加或修改属性则不会。

如何让所有图块的属性与图块定义同步？

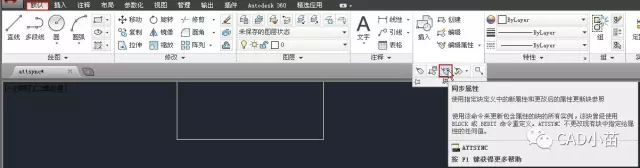

CAD不自动同步属性，不知道是不是有部分用户有类似的需求，就希望同名的属性块不仅属性的值不同，属性的标记或数量也不相同。CAD同时也提供了可以让这些属性同步的功能：ATTSYNC，如果使用功能区界面，可以在下面的位置找到此功能，如下图所示。

执行此命令后会弹出下面提示：

命令: _AttSync
输入选项 [?/名称(N)/选择(S)] :

如果图块名字比较好输入就直接输入块名，如果块名比较长就可以直接按空格，用选择图块的方式来完成同步，空格或回车后会提示选择要同步的图块，拾取图中任意一个此图块的参照就可以完成同步，操作提示如下：选择块:
ATTSYNC 块 a？[是(Y)/否(N)] :
ATTSYNC 完成。

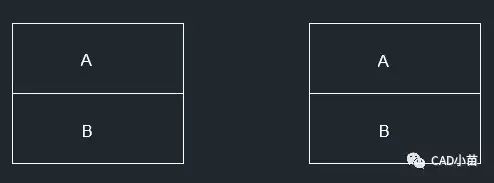

同步完成后所有图块参照的属性就跟图块定义一致了，如下图所示。

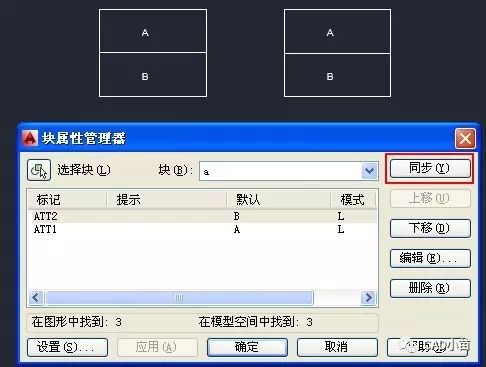

除了用这个同步属性的功能外，用块属性管理器BATTMAN功能也可以完成同步，如下图所示。

CAD中如何批量修改图块属性的特性，如属性的颜色等？

以上技巧使用AUTOCAD和浩辰CAD等提供相关命令的版本。
