一、字体、字号要求
　　1、CATIA:CATIA制图默认一般中英文用SICH字体，字体的宽高比ratio 70%，间距space 10%；阿拉伯数字用SSS1字体，默认字体的宽高比ratio 67%，间距space 14%。
　　2、CAD:CAD制图中采用的字体样式是HZ txt，hztxt，宽高比0.7。

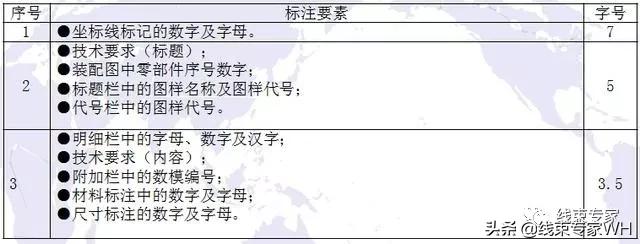

　　3、主要要素选用的字号(CATIA与CAD同)
　　4、CATIA与CAD字号不同处

　　二、具体制图要求
　　1、图样上的产品及零部件名称和零件号，应与BOM保持一致；图样左上角代号栏所填零件号应与右下角所填图样代号一致，填写时应将图纸转 180 度。“图样代号”栏采用SSS1,5号，“图样名称”栏采用SICH，5号。
　　2、“阶段标记”、“版本”、“质量”、“比例”、“图幅”、“张数”栏均采用SICH，4号。
　　3、“质量”栏：以“kg”为单位时不标注单位。
　　4、标题栏中张数的填写方式：按照X/X格式填写，前为当前页数，后为总页数，如“1/3”表示共三张，第一张；仅有一张时，为1/1。
　　5、“材料标记”栏采用SICH，5号。
　　6、明细栏中所有内容均采用SICH，3.5号。

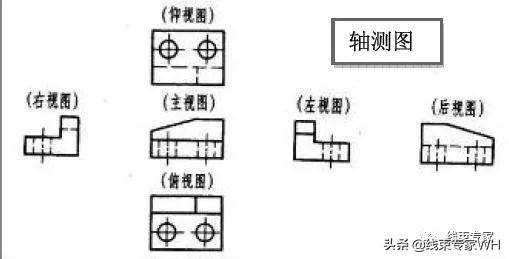

　　7、基本视图的一般布置为：

　　8、图纸左下角，秘密一栏打勾，写10年。
　　9、技术要求一般置于标题栏的上方或左方。技术要求标题中勿需写标点符号。技术要求内容的序号后不用写标点，只需空一格。每一条内容(最后一条除外)的句末用分号，最后一条内容用句号。

　　10、轴测图的绘制应选择最能反映零件立体形状的视图方向抓取视图，除轮廓线为粗实线，其他线型为细实线。轴测图最好放置于图纸的右上角区域。轴测图不可标注比例。
　　11、图样上的产品若涉及有密封圈或密封结构的，须单独对此密封圈或密封结构在二维数据上标注详细的尺寸及技术要求，并在明细栏中填写密封圈的名称、代号、数量、材料等信息，规格填写在备注一栏。
　　12、坐标线的标记应包括坐标线距零平面距离的百分之一数值(坐标线距零平面距离原则为100的整数倍，负方向数据加“-”号)及坐标线方向，数字及字母的字高为7mm(SICH)。坐标线间隔为100mm或100mm的整数倍，也可根据需要在坐标线间隔中插入任意数值的坐标线。有坐标零线的，0必须标出。视图中仅有一个坐标线时，根据需要除标注本坐标线标记外，应同时给出相邻一侧坐标线标记，二者间用箭头连接，且箭头由小端指向大端(非绝对值)。

　　13、绘图时尺寸线尽量不要相交，尺寸线与尺寸界线相交时可将尺寸界线倾斜画出。
　　14、轴测图的绘制应选择最能反映零件立体形状的视图方向抓取视图，除轮廓线为粗实线，其他线型为细实线，最好放置于图纸的右上角区域。
　　15、比例一般应标注在标题栏中的比例栏内。必要时，可在视图名称的下方或右侧标注比例，如图：
　　必要时，允许在同一视图中的铅直和水平方向标注不同的比例(但两种比例的比值不应超过5倍)，如图：

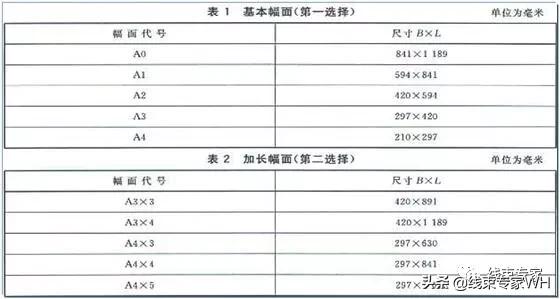

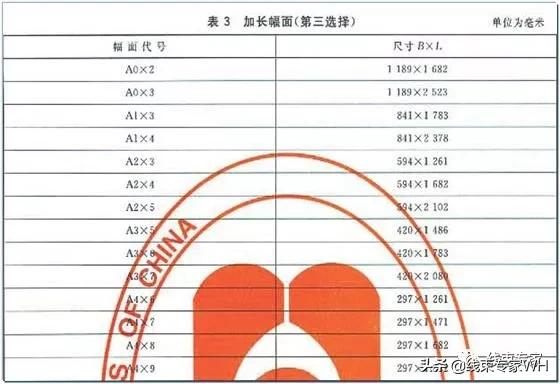

　　16、图纸幅面尺寸：

　　17、向视图：向视图是可自由配置的视图。根据需要，只允许从以下两种表达方式中选择一种：
　　(1)在向视图的上方标注“X”(“X”为大写拉丁字母)，在相应视图的附近用箭头指明投射方向，并标注相同的字母；
　　(2)在视图下方(或上方)标注图名。标注图名的各视图的位置，应根据需要和可能，按相应的规则布置。

　　18、局部视图：局部视图是将物体的某一部分向基本投影面投射所得的视图。局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配置并标注。
　　19、斜视图：斜视图是物体向不平行于基本投影面的平面投射所得的视图。斜视图通常按向视图的配置形式配置并标注。必要时，允许将斜视图旋转配置。表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端，也允许将旋转角度标注在字母之后。
　　20、相邻的辅助零件用细双点画线绘制。相邻的辅助零件不应覆盖为主的零件，而可以被为主的零件遮挡。相邻的辅助零件的断面不画剖画线。
　　21.在没有足够的位置画箭头或注写数字时，允许用圆点或斜线代替箭头。

　　线性尺寸的数字一般应注写在尺寸线的上方，也允许写在尺寸线的中断处。
　　22、尺寸线用细实线绘制，其终端有以下两种形式；
　　(1)箭头：适用于各种类型的图样；
　　(2)斜线：斜线用细实线绘制。方向和画法如图所示

　　当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线应相互垂直。机械图样中一般采用箭头作为尺寸线的终端。

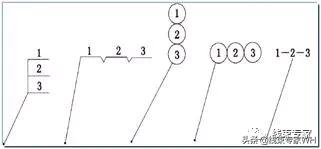

　　23、装配图中编写零部件序号的表示方法有以下三种：
　　(1)在水平的基准(细实线)上或圆(细实线)内注写序号；
　　(2)在水平的基准(细实线)上或圆(细实线)内注写序号；
　　(3)在指引线的非零件端的附近注写序号。
　　同一装配图中编排序号的形式应一致。
　　指引线应自所指部分的可见轮廓内引出，并在末端画一圆点。若所指部分(很薄的零件或涂黑的剖面)内不便画圆点时，可在指引线的末端画出箭头，并指向该部分的轮廓。一组紧固件以及装配关系清楚的零件组，可采用公共指引线

　　24、指引线的终端有如下几种形式：
　　(1)实心箭头：如果指引线终止于表达零件的轮廓线或转角处时，平面内部的管件和缆线，图表和曲线图上的图线时，可采用实心箭头。箭头也可以画到这些图线与其他图线(如对称中心线)相交处。如果是几条平行线，允许用斜线代替箭头。
　　(2)一个点：如果指引线的末端在一个物体的轮廓内，可采用一个点。
　　(3)没有任何终止符号：如果指引线在另一条图线上，如：尺寸线、对称线等。

　　考虑到缩微的要求，注释说明如果在基准线的上方或下方，应在基准线相距两倍线宽处注写。不能写在基准线内，也不能与其接触。
　　25、图样中的向视、剖视或剖面应在所剖视图中何剖视后图形摆放位置相互注明区域代号，区域代号用括号标注，例如：表达B-B剖面，所剖视位置及断面摆放位置应分别标有代码(E9)和(D7)，见图5。如2张以上图纸，应注明第几张及区域代码，例如，C-C(2/3 SHT E9)，“2/3”意为：共3张，第2张，“SHT”意为SHEET 页的缩写，“E9”为区位码，即表达含义为：C-C断面的剖视位置在第2张图纸上，位置是E9。
　　26、图纸中A、B、C为基准系统专用字母，除基准外避开使用，同时为避免基准标识与孔标识混淆，规定孔标识以小写字母表示。
　　27、带标准件的小总成按照单件图标准执行，在出2D图时仅做带标准件的小总成图纸，单件不再另出图纸。主图号用单件的零件号。延伸标题栏中列出零件和紧固件的零件号、零件名称和数量等。

　　28、线束图为示意图，比例不予标注。
　　29、当同时标注公差带代号和相应的极限偏差时，则后者应加圆括号。
　　30、当标注极限偏差时，上下偏差的小数点必须对齐，小数点后右端的“0”一般不予注出，如果为了使上下偏差值的小数点后的位数相同，可以用“0”补齐。
　　当上偏差或下偏差为“零”时，用数字“0”标出，并与下偏差或上偏差的小数点前的个位数对齐。“0”前面勿需加“+”“-”。
　　31、当图样上有多个相同尺寸时，可用N×尺寸的方式标注，不可标注为N-尺寸。

　　32、指坐标，末端用箭头。
　　33、绘图时尺寸线尽量不要相交，尺寸线与尺寸界线相交时可将尺寸界线倾斜画出。
　　34、尺寸标注一般为上向和左向。
　　35、装配图中的序号应按水平或竖直方向排列整齐，并按顺时针或逆时针方向顺次排列，在整个图上无法连续时可只在每个水平或竖直方向顺次排列。
　　36、局部放大图应尽量配置在被放大部位的附近。绘制局部放大图时，除螺纹牙型、齿轮和链轮的齿形外，应用细实线圈出被放大的部位。当同一机件上有几个被放大的部分时，应用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例。当机件上被放大的部分仅一个时，在局部放大图的上方只需注明所采用的比例。
　　37、绘制旋转视图时，表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端，如图：

　　38、技术要求的书写：
　　1)产品及零部件不能用视图充分表达清楚时，一般可在标题栏的上方或左方用文字说明。
　　2)技术要求的内容，应简明扼要、通顺易懂，一般按下列内容顺序填写：
　　a、对材料、毛坯的要求(如电磁参数、化学成分、温度、硬度、金相要求等)；
　　b、视图中难以表达的尺寸公差、形状和位置公差，表面粗糙度等；
　　c、对有关结构要素的统一要求(如圆角、倒角、尺寸等)；
　　d、对零部件表面质量的要求(如涂层、镀层、喷丸等)；
　　e、对间隙、过盈及个别结构要素的特殊要求；
　　f、对校准、调整及密封的要求；
　　g、对产品及零部件的性能和质量的要求(如噪声、耐振性、自动、制动及安全等)；
　　h、对热处理的要求；
　　i、试验条件和方法；
　　j、其他说明。

　　3)技术要求中引用各类标准、规范、专用的技术条件以及试验方法与检验规则等文件时，应注明引用文件的代号和名称。在不致引起辨认困难时，允许只标注代号。
　　4)技术要求中的相关技术条件应尽量表达清楚，若内容复杂，可直接标注相关标准编号。
　　5)技术要求列举明细栏内零部件时，允许只写序号或图样代号。

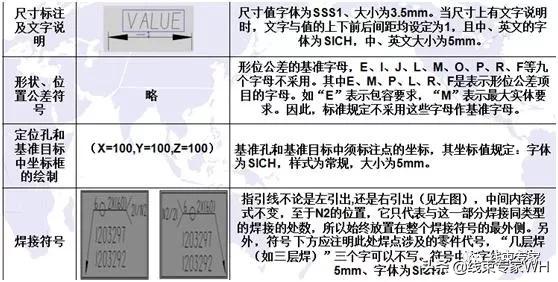

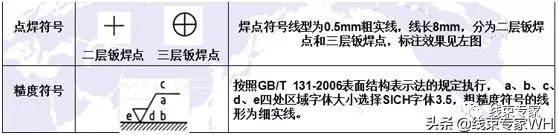

　　三、CATIA制图符号要求
　　CAD制图符号也可参照使用下表
