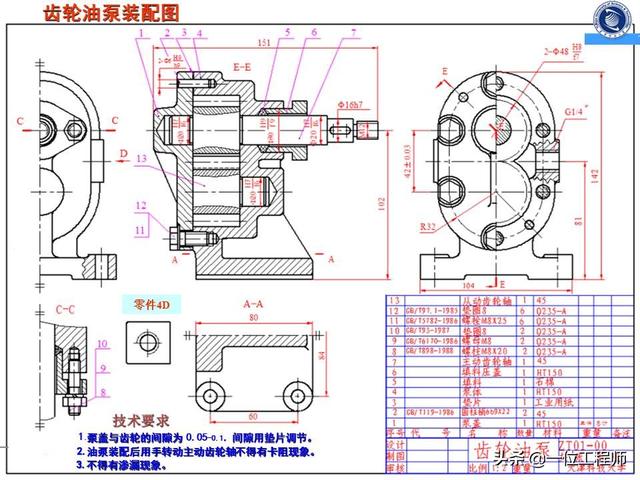

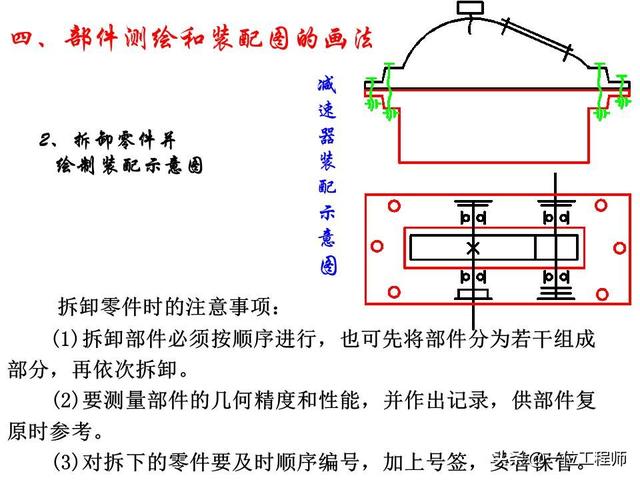

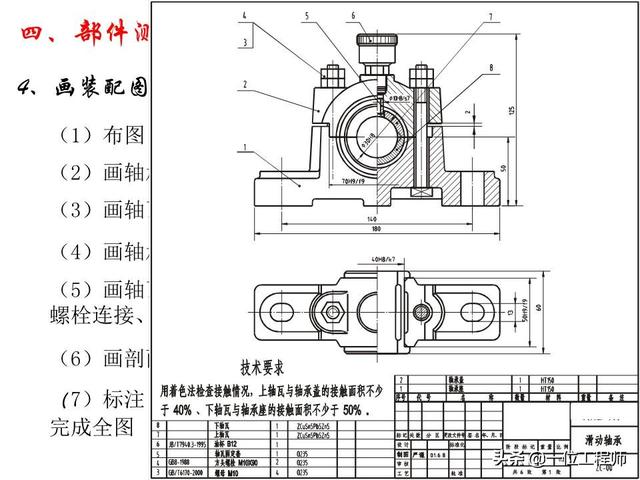

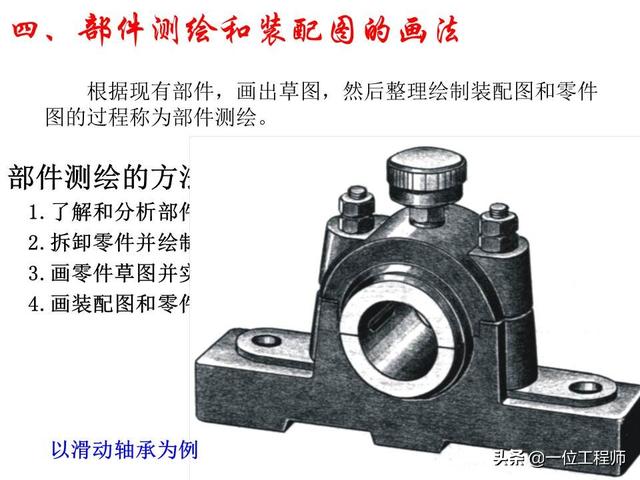

装配图概述

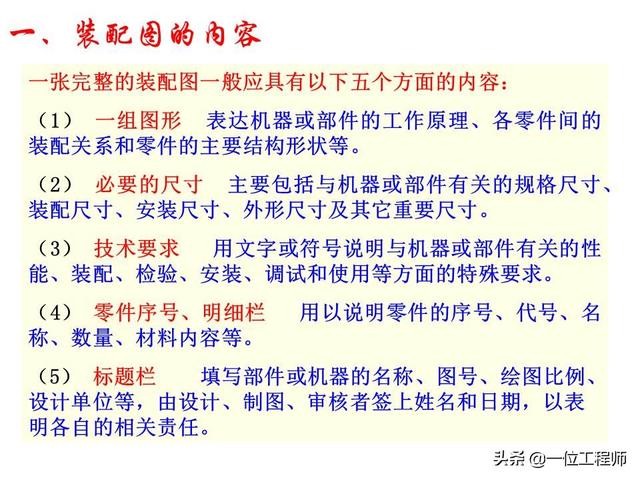

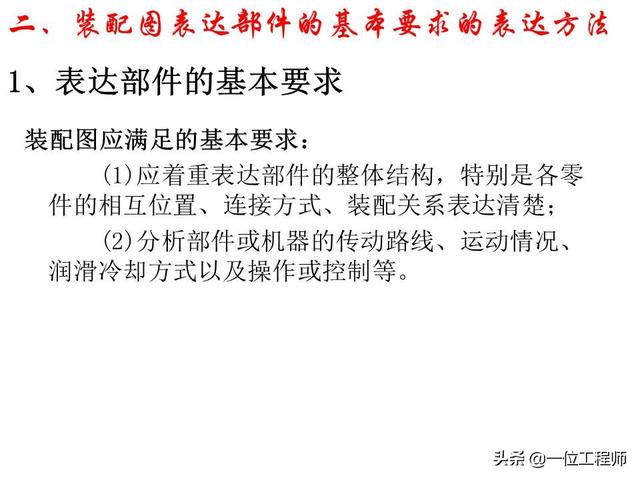

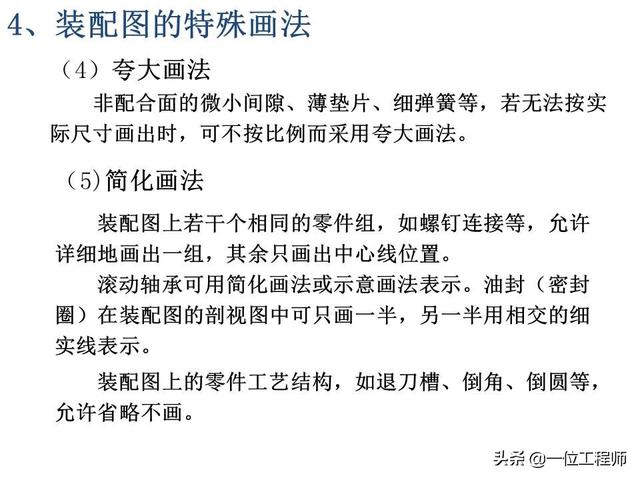

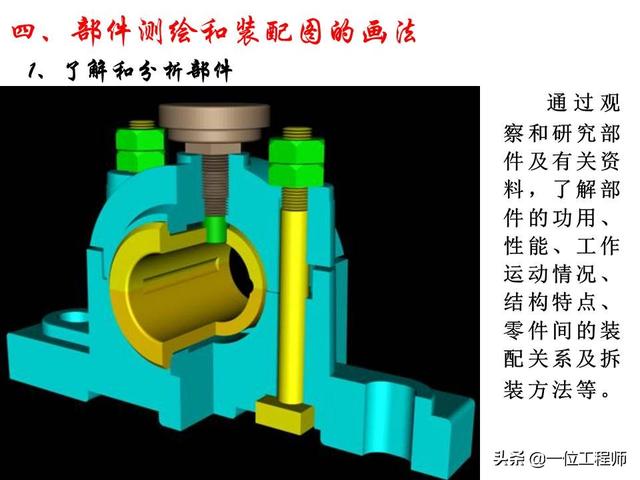

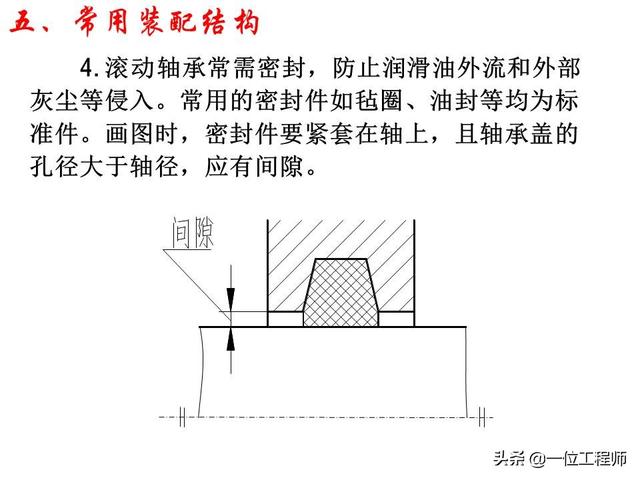

装配图是表达机器或部件整体结构的图样。用以指导机器或部件的装配、检验、调试、安装、维护等,是机器设计、制造、使用、维修以及进行技术交流的重要技术文件。它主要反映机器或部件的工作原理、装配关系、结构形状和技术要求。

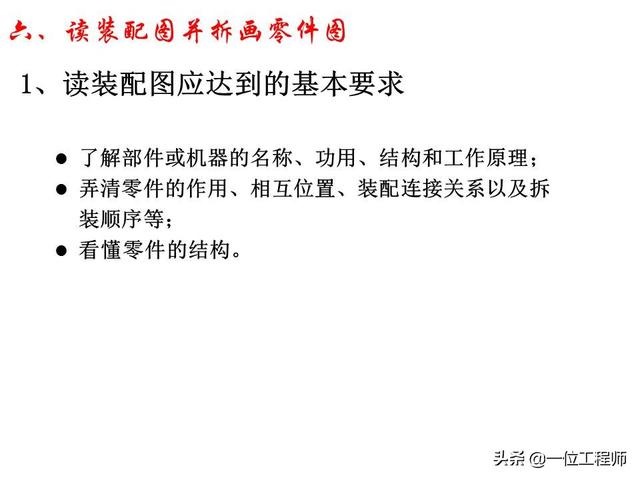

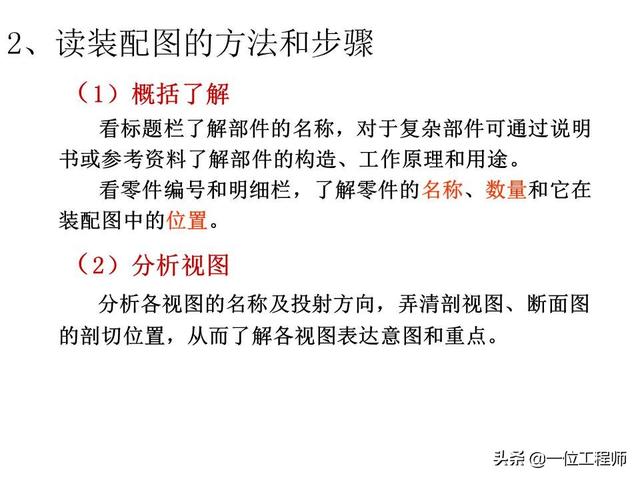

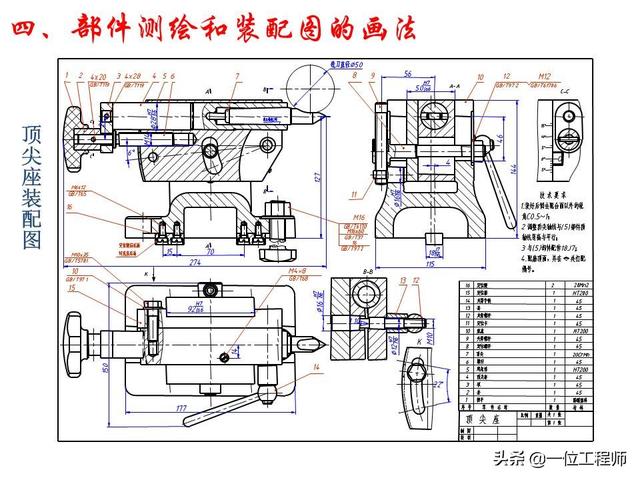

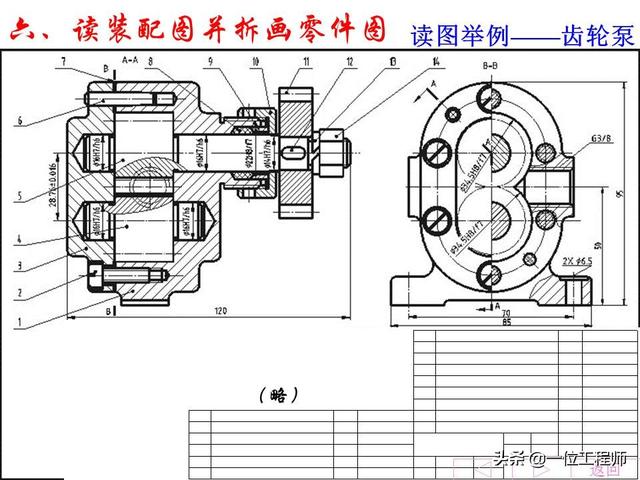

读装配图的步骤

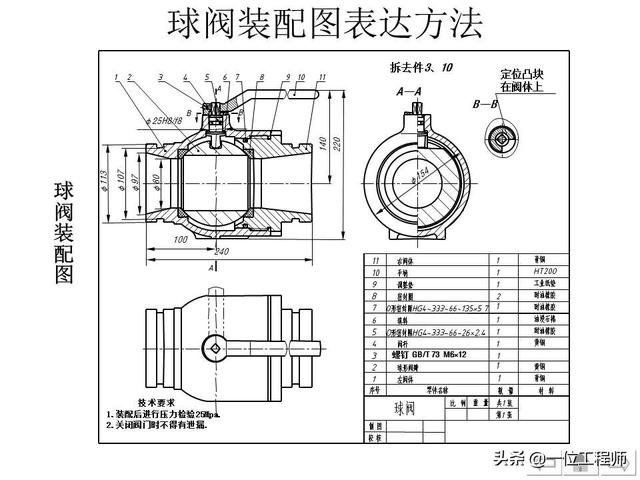

(1)概括了解

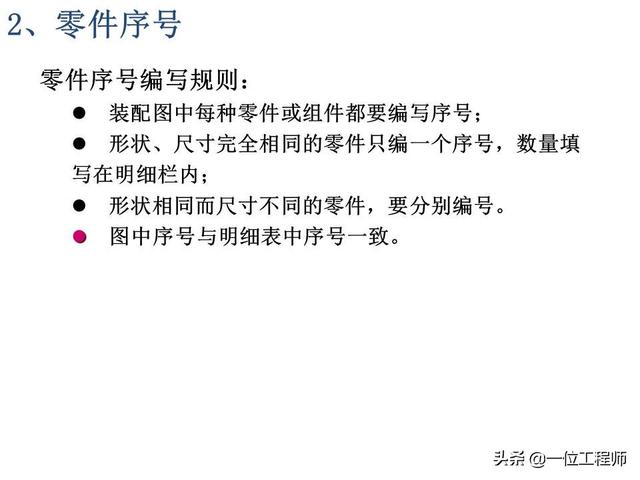

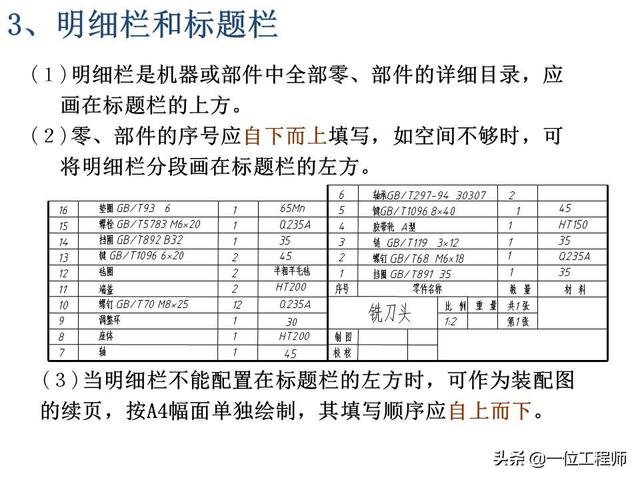

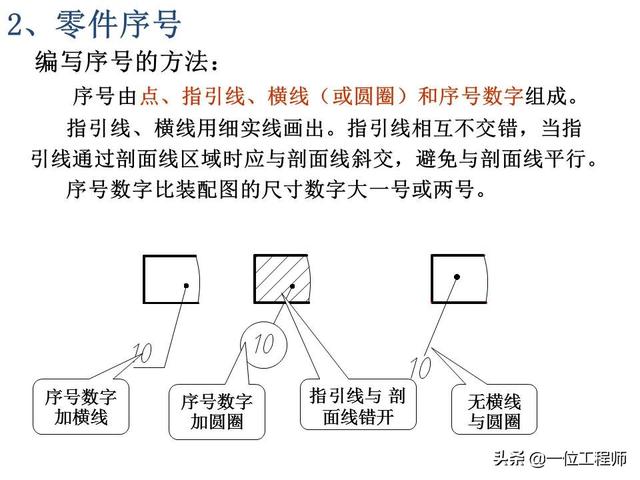

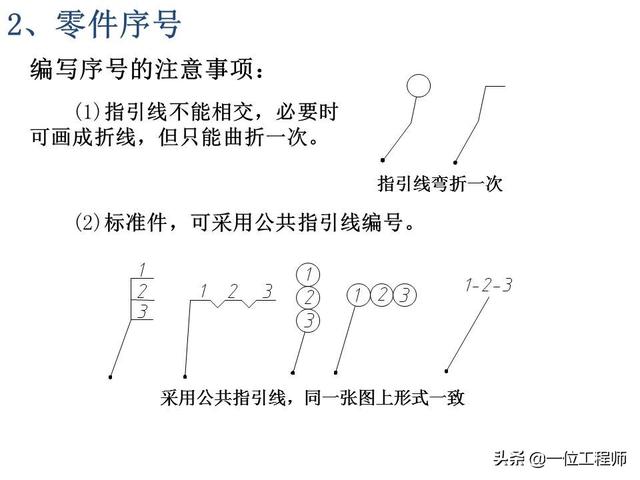

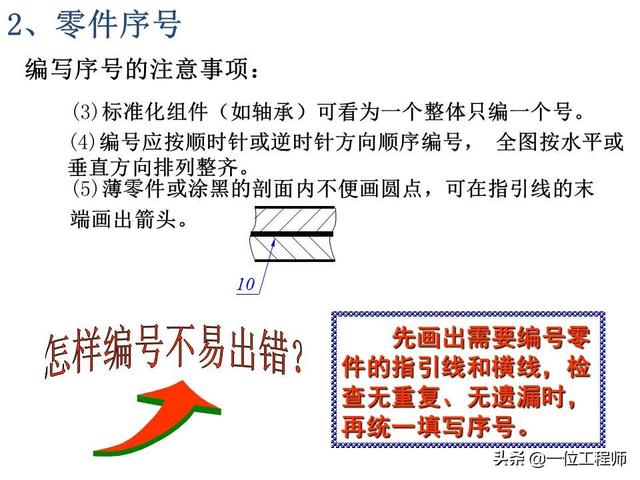

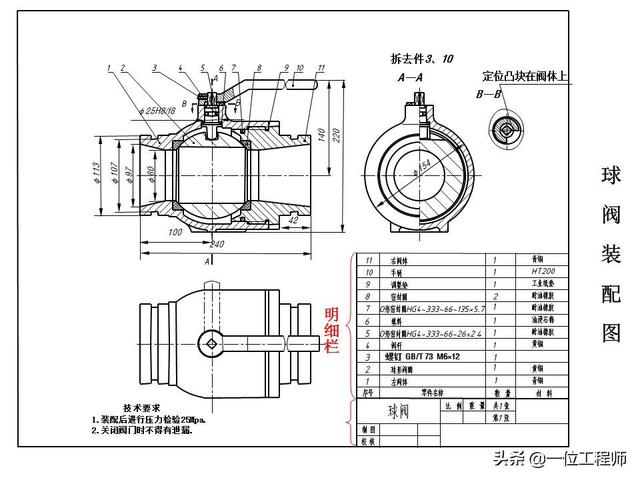

看标题栏了解部件的名称,对于复杂部件可通过说明书或参考资料了解部件的构造、工作原理和用途。看零件编号和明细栏,了解零件的名称、数量和它在装配图中的位置。

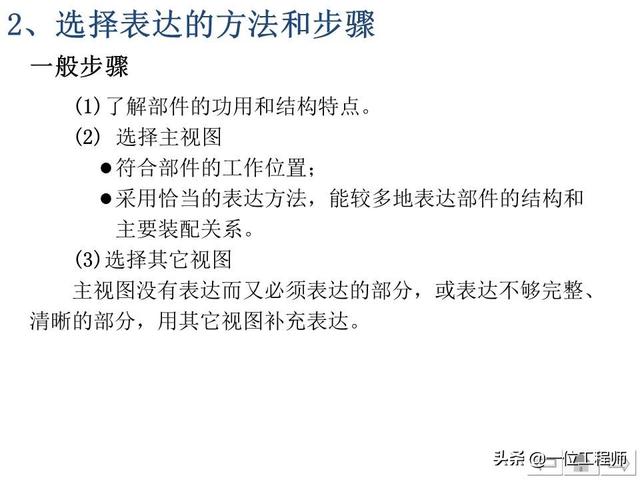

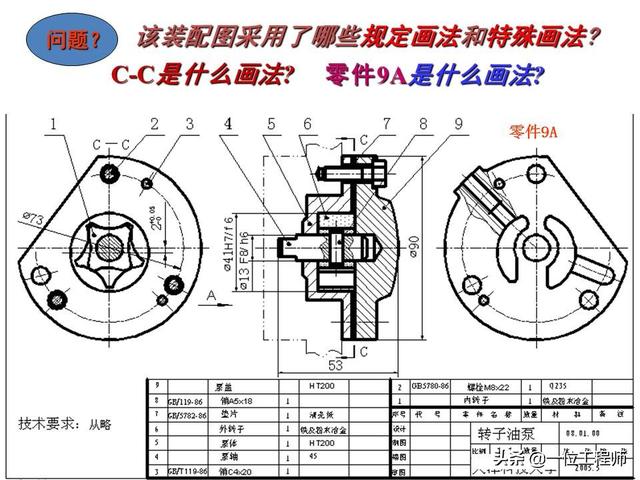

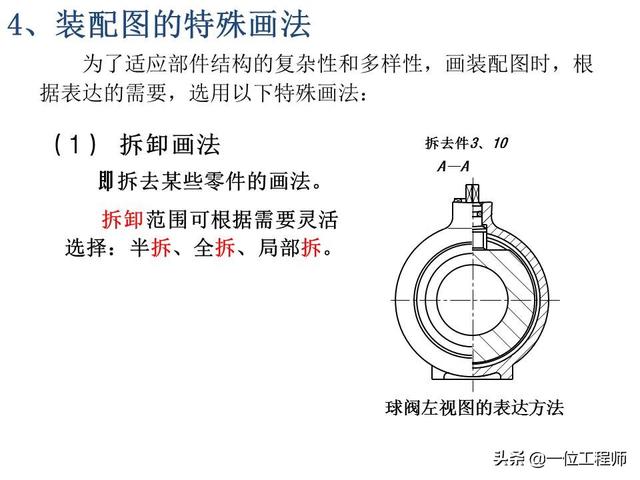

(2)分析视图

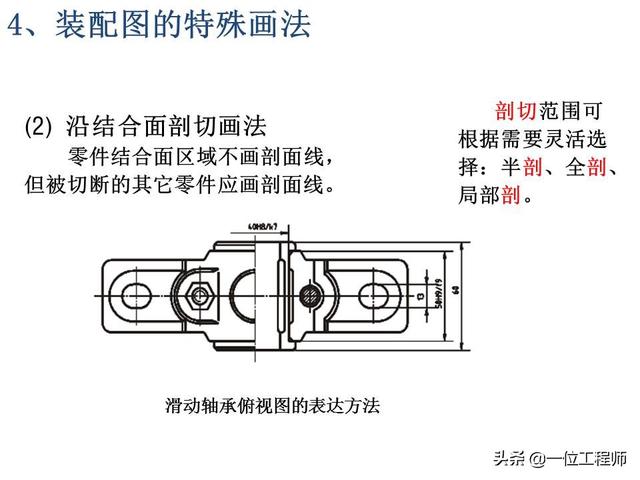

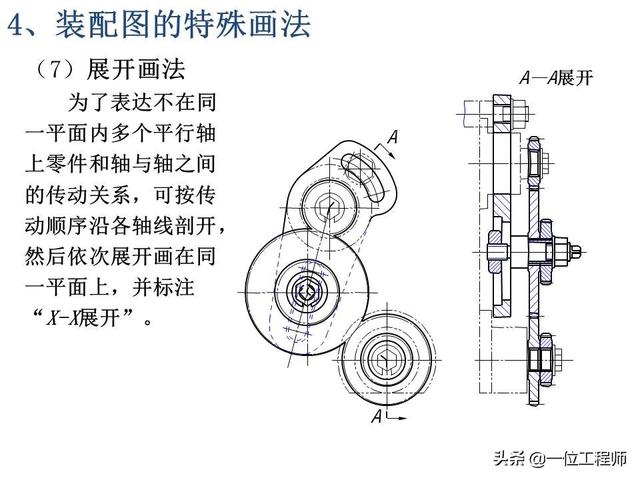

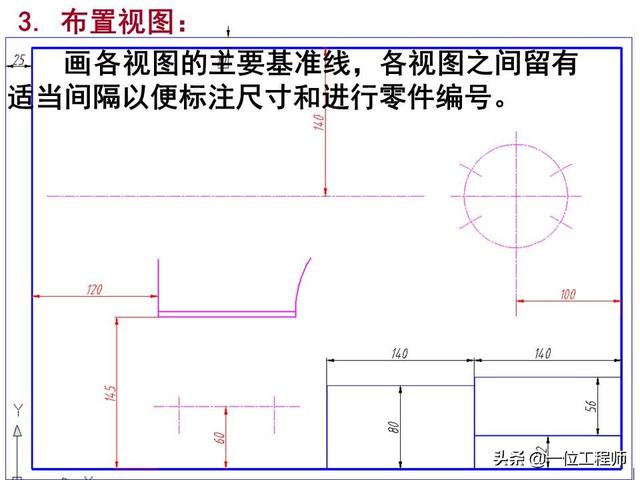

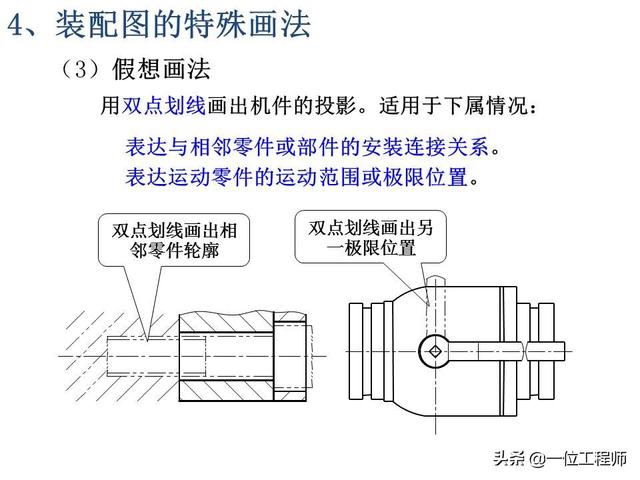

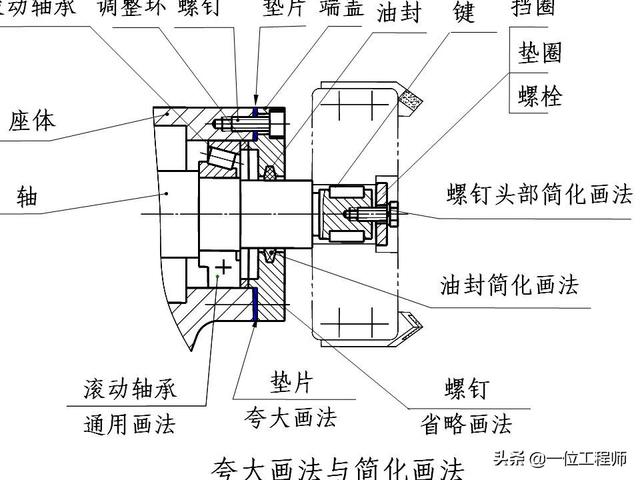

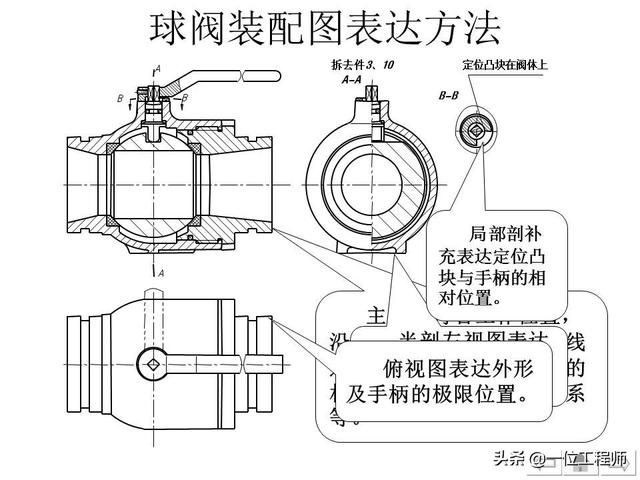

分析各视图的名称及投射方向,弄清剖视图、断面图的剖切位置,从而了解各视图表达意图和重点。

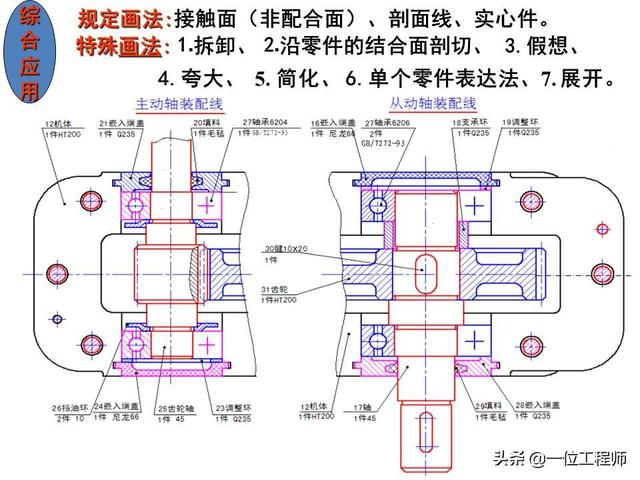

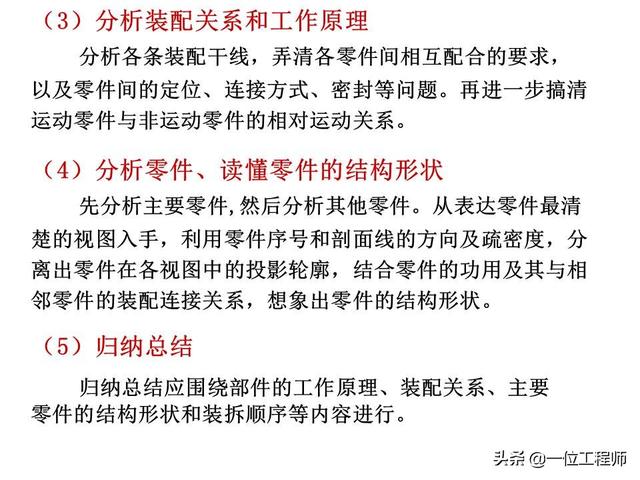

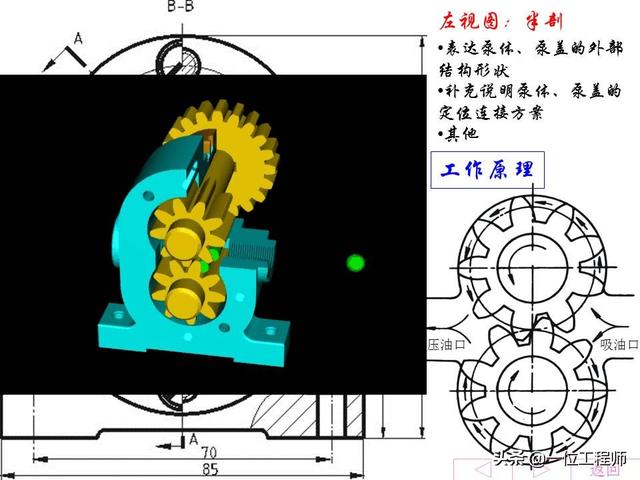

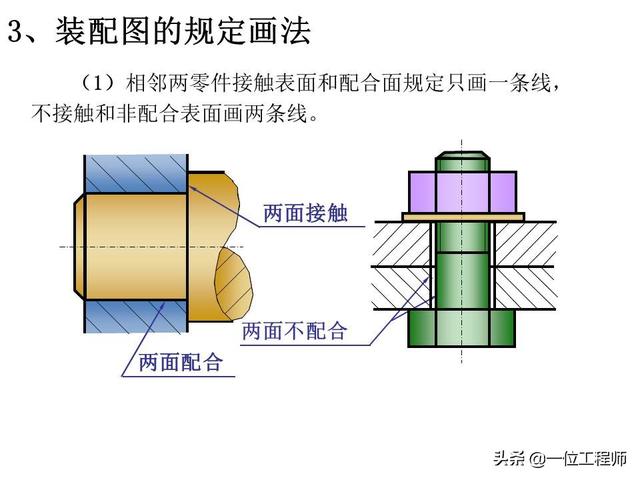

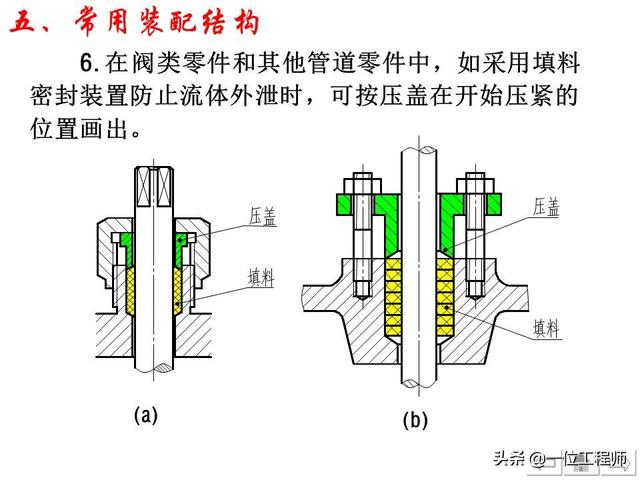

(3)分析装配关系和工作原理

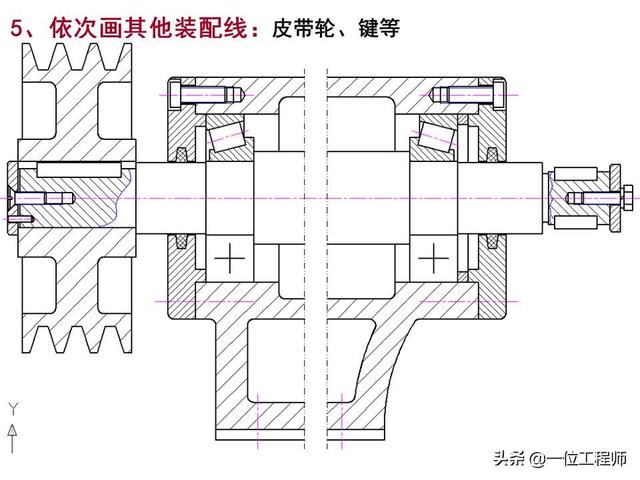

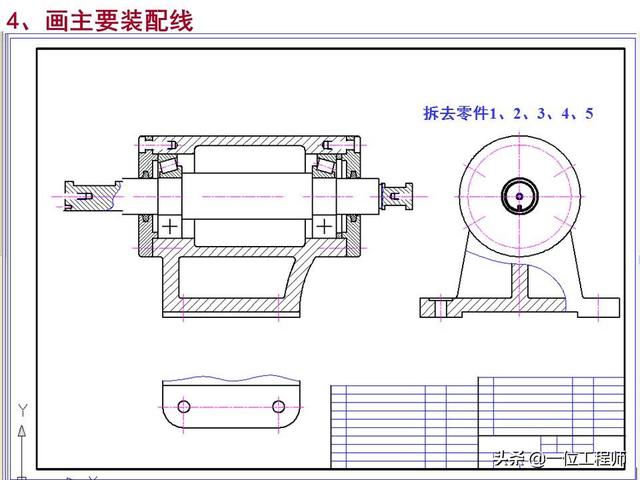

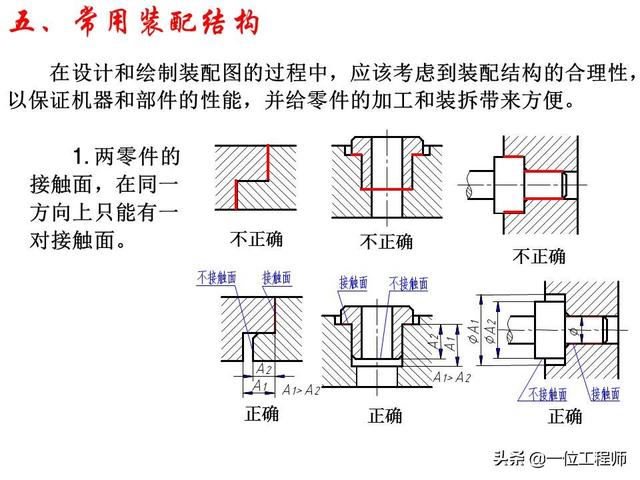

分析各条装配干线,弄清各零件间相互配合的要求,以及零件间的定位、连接方式、密封等问题。再进一步搞清运动零件与非运动零件的相对运动关系。

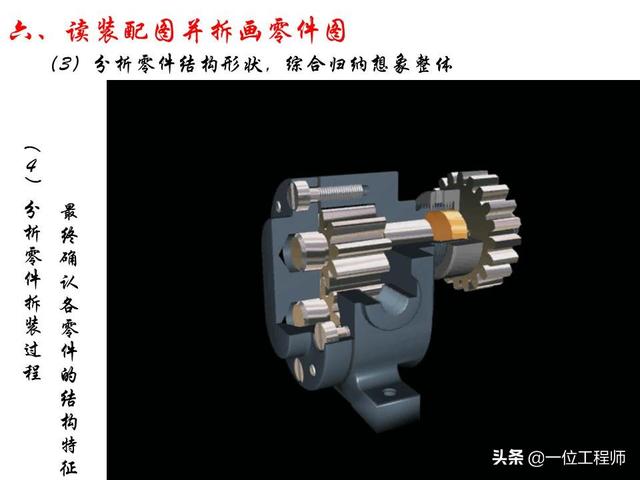

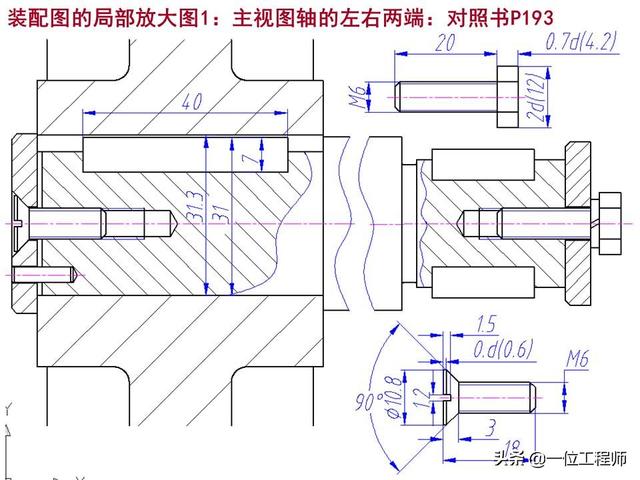

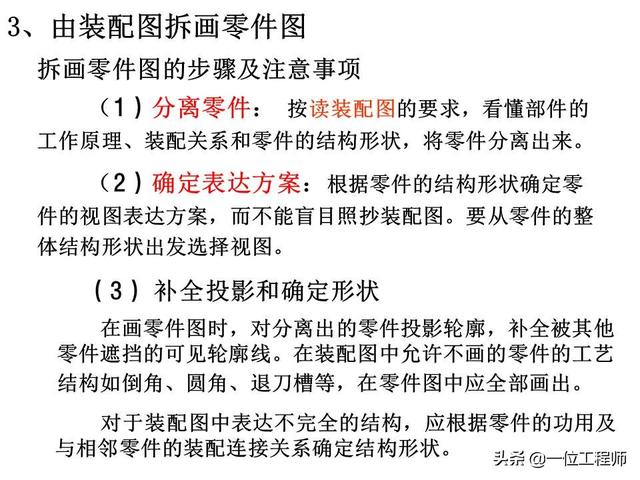

(4)分析零件、读懂零件的结构形状

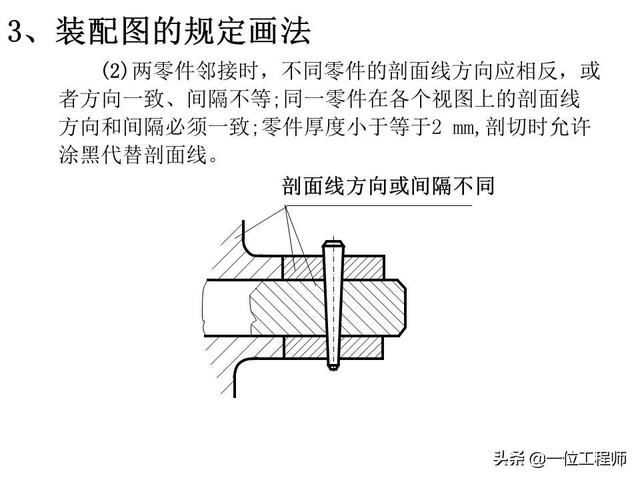

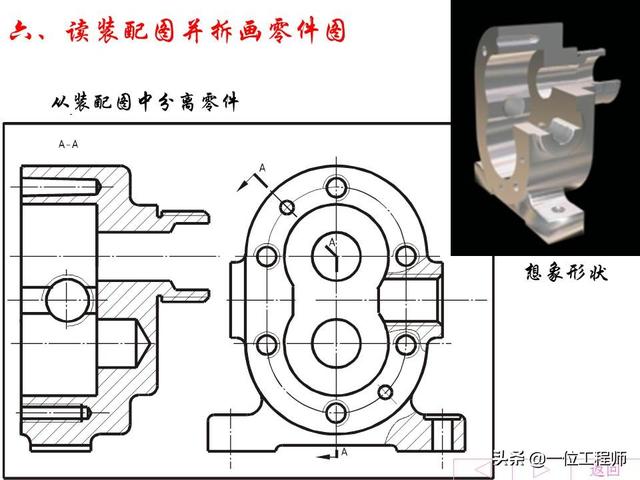

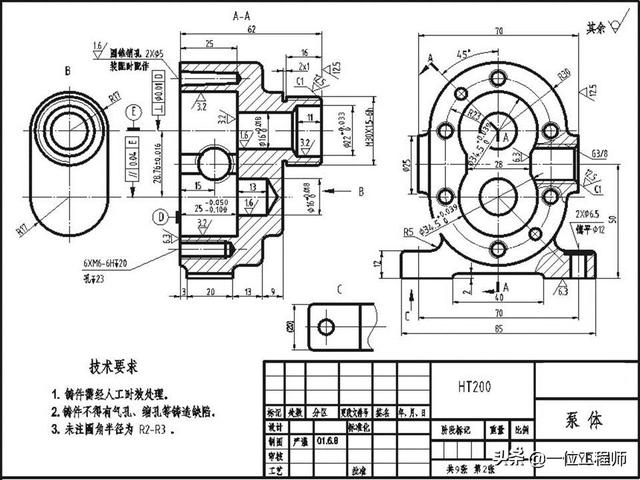

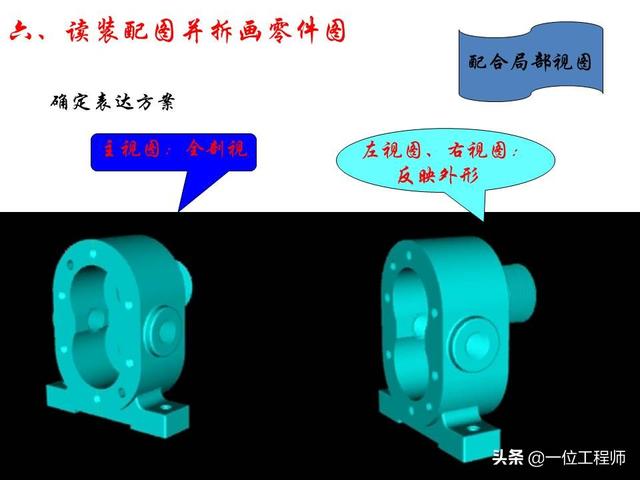

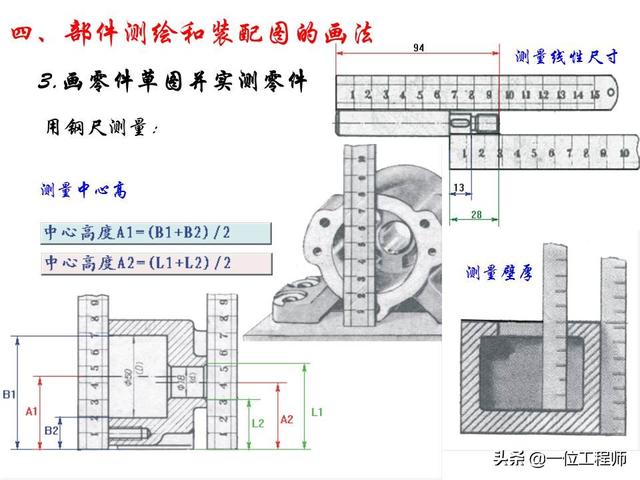

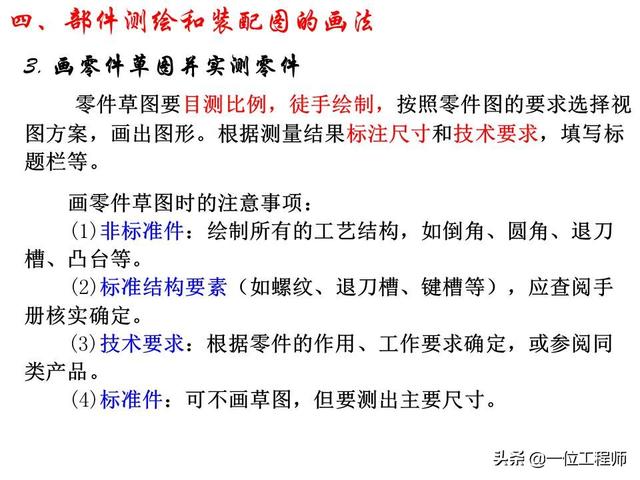

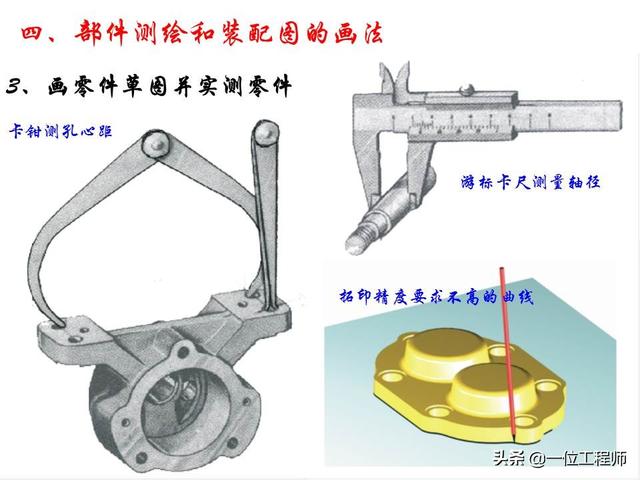

先分析主要零件,然后分析其他零件。从表达零件最清楚的视图入手,利用零件序号和剖面线的方向及疏密度,分离出零件在各视图中的投影轮廓,结合零件的功用及其与相邻零件的装配连接关系,想象出零件的结构形状。
(5)归纳总结

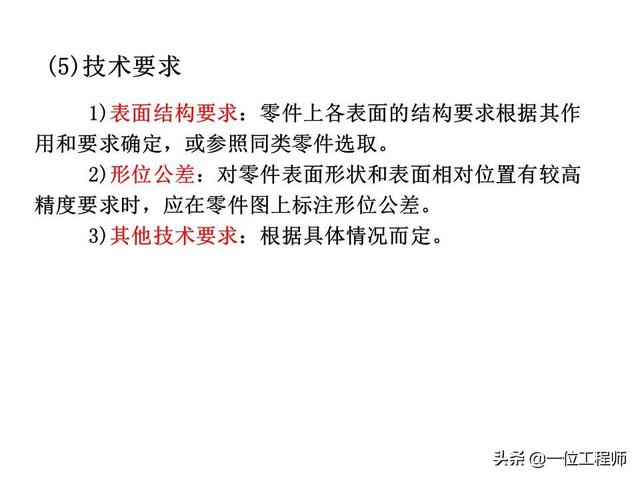

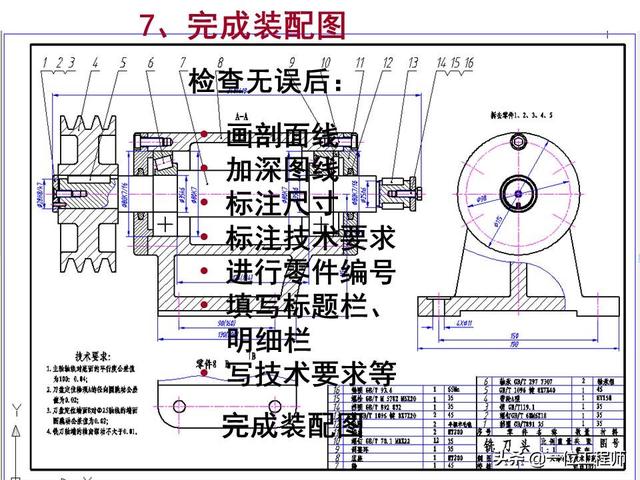

归纳总结应围绕部件的工作原理、装配关系、主要零件的结构形状和装拆顺序等内容进行。

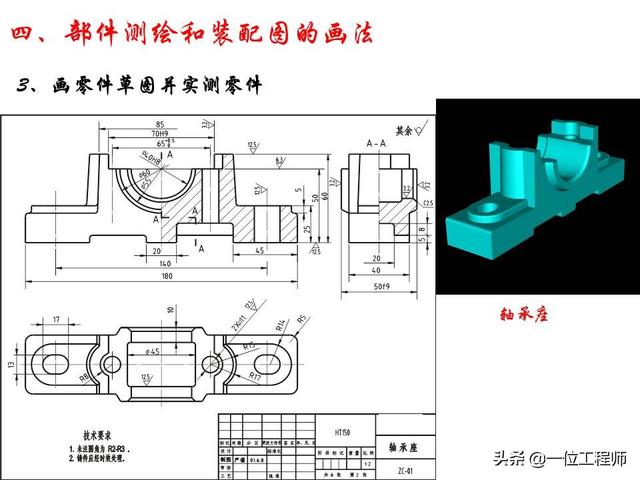

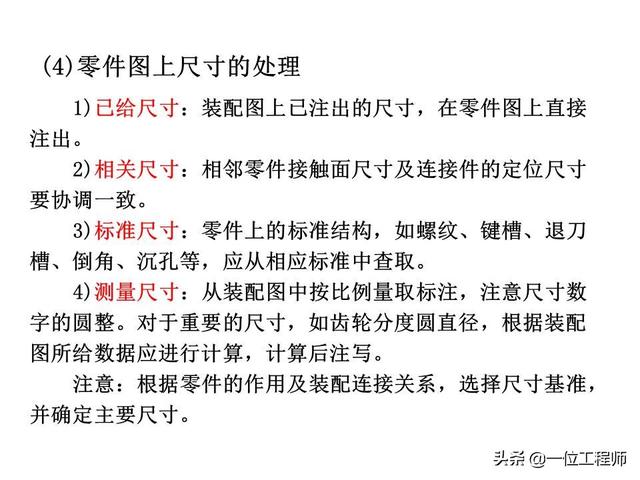

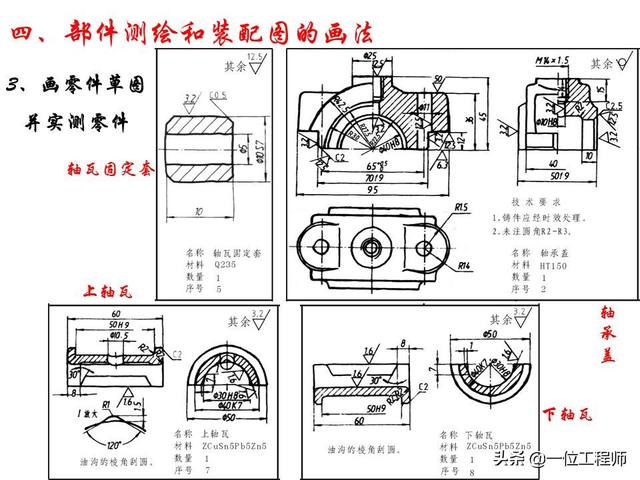

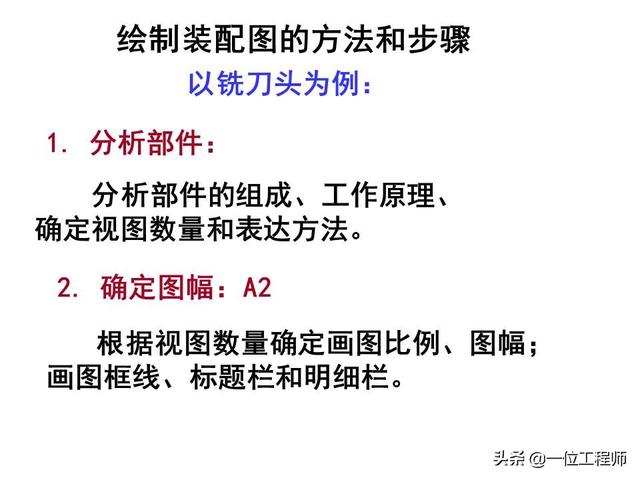

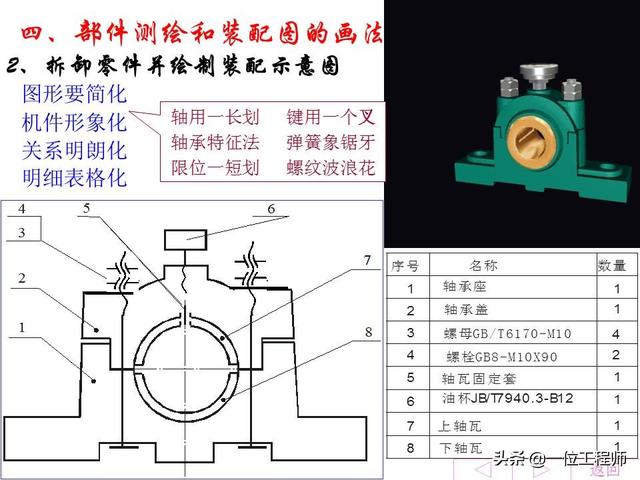

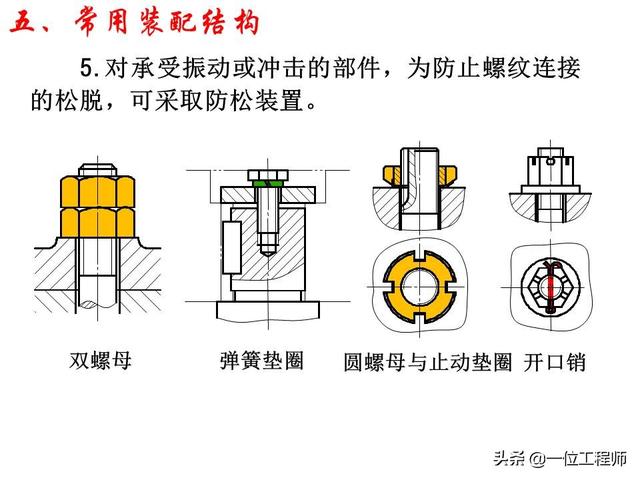

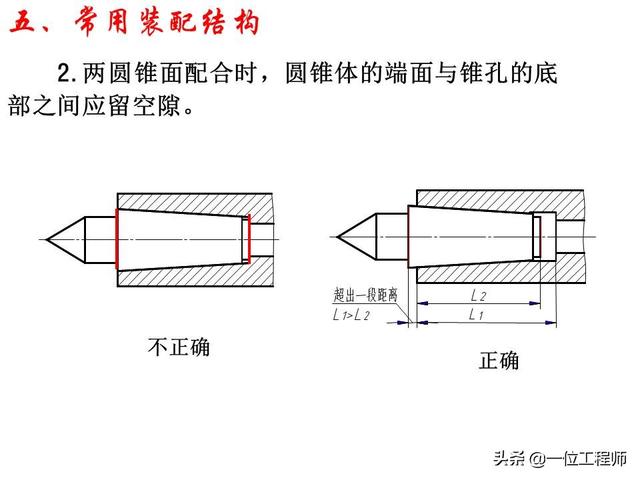

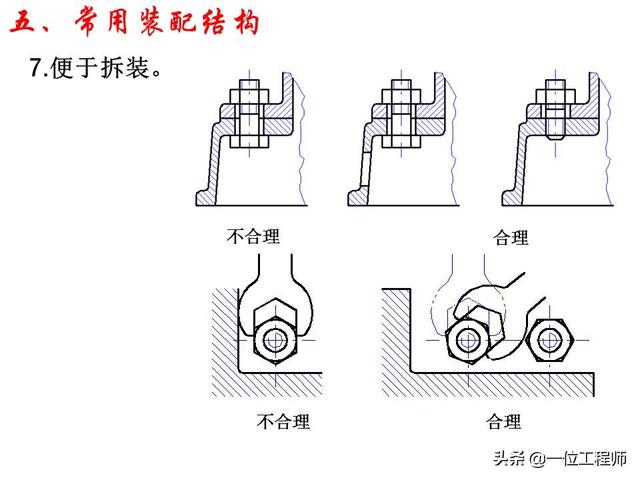

70页内容详细介绍装配图内容(文末有获取)





































































1000G机械领域相关设计资料内容详情
1000G机械相关领域资料内容涉及的面很广,具体来说内容涵盖传统机械行业、机械加工、制造技术、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

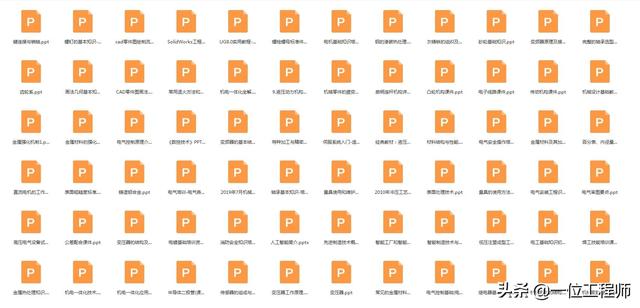

以上内容的具体的展现形式有:文档手册类(千余份工程师设计手册、机械设计手册、制造成型类文档、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等,所有历史文章的PPT源文件等)。

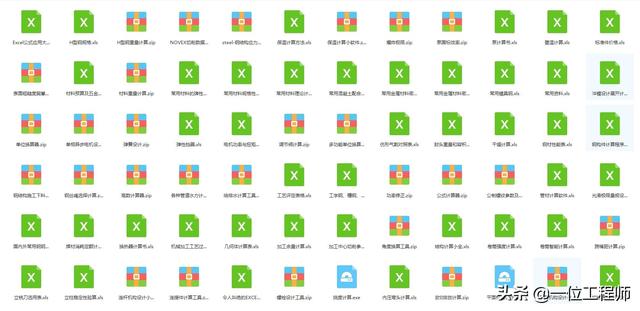

常用的设计工具(500套自动计算表格,其中包括各类传动校核、选型设计表格、非标计算表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等)。

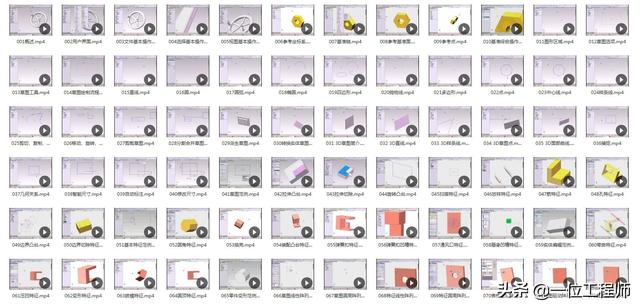

视频教程类(十余款常用的机械设计软件的教程,其中包括UG各版本基础、SolidWorks基础、CATIA、proe、CAD、Adams等等基础知识)。
我相信这1000G全部资料对于提升你的能力一定会有很大的帮助。同时在你工作中遇到相关问题的时候,这些资料也能提供很好的指导作用。

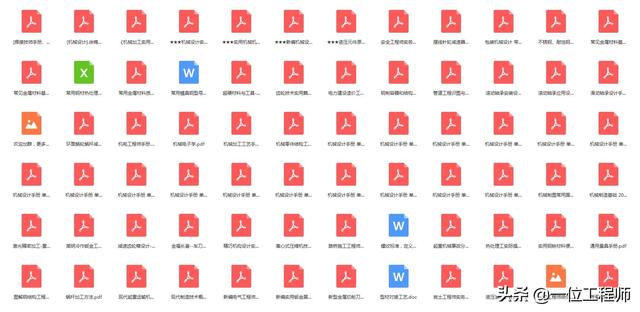

资料目录
