编号： 002

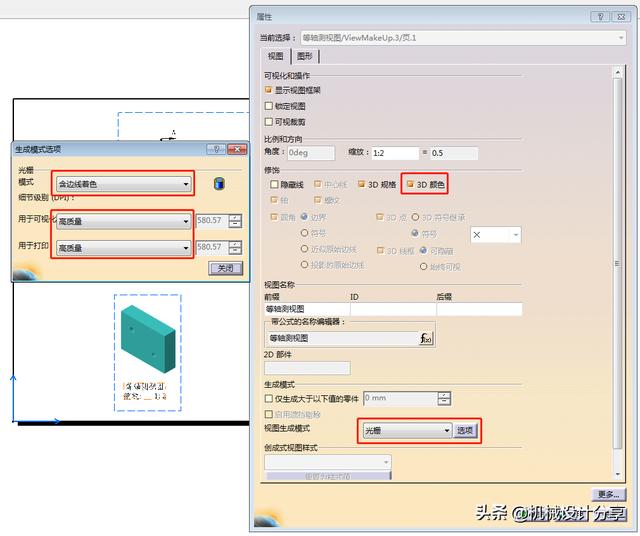

1. 从三维图投影时，优先投影轴测图，其中轴测图最好显示为彩色着色图，能够更加直观的显示该零部件的结构，具体方法为：图纸页栏的轴测图右键点击属性→修饰栏选中 "3D颜色"→视图名称栏的视图生成模式→光栅→选项→生成模式选项(设置①模式为 含边线着色 ②用于可视化为 高质量 ③用于打印为 高质量)→完毕；

图1

2. 从一个组件(总成)中投影其子组件或子零件，比单独打开这个子组件或子零件进行投影要节省时间，具体方法为：如投影轴测图，单击等轴测视图命令→进入相应三维组件的窗口→在图形树中选中要投影的零部件→然后选中该零部件的一个面或一条线(也可以选中其它零件的面、线，这种易出错，当这个零件的位置变化、结构变化，就会导致链接断裂)→自动进入工程图窗口→调整方向→完毕；

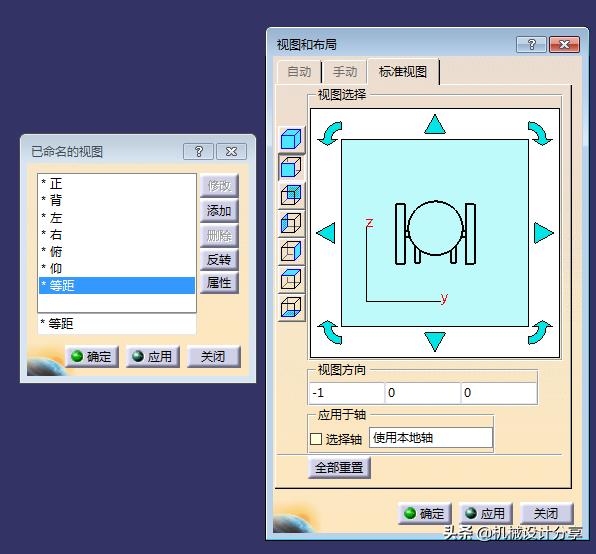

3. 轴测图的方位可以调整，具体方法为：视图→已命名的视图...→*等距→属性→视图方向(调整数值)→应用→确定→完毕；

图2

4. 正视图要选好投影方向，原则是要能够表达更多的特征；

5. 使用工程图模板，模板里面含各种粗糙度、技术要求等，方便直接调取，具体方法为：新建详图→新建视图→每个视图是一个单独的要求→在图形树里修改详图及2D部件的名称→完毕；

图3

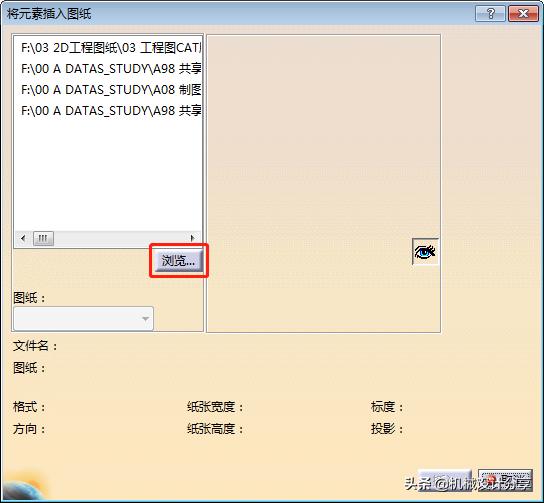

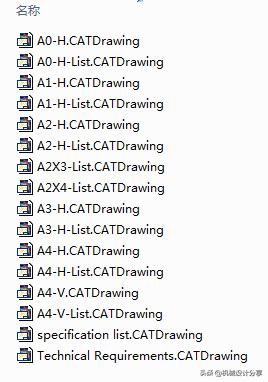

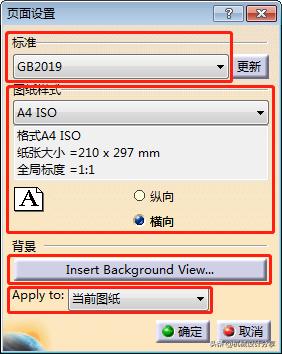

6. 制作工程图图框，方便插入，具体方法为：文件→页面设置→标准选择自己制定的→单击"背景 Insert Background View "→选择相应的图框(在图纸背景里制作的)→完毕。

图4

图5

图6

7. 由于CATIA自动生成的明细栏满足不了作图要求，装配图明细栏最好是EXCEL编辑好的表格，然后通过"从CSV 创建表"命令

插入明细表，再调整该表的尺寸即可，具体方法为：

①新建excel表，对明细进行编辑，如下图所示：

图7

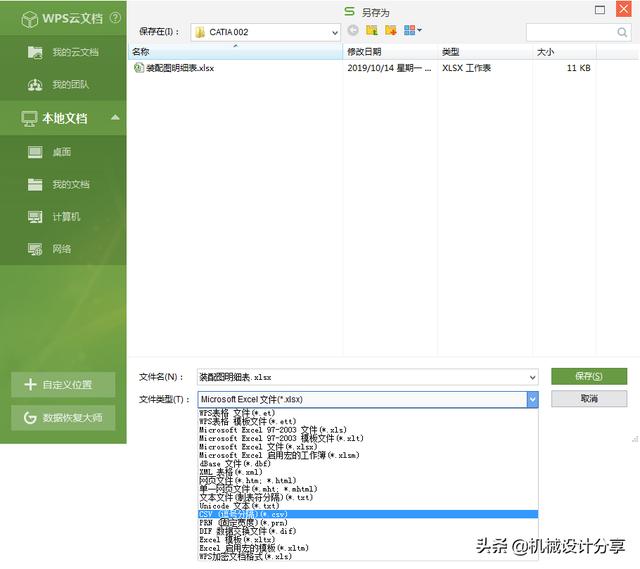

②将该文件另存为CSV 格式，如下图所示：

图8

图9

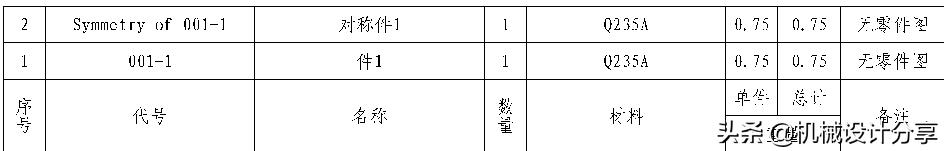

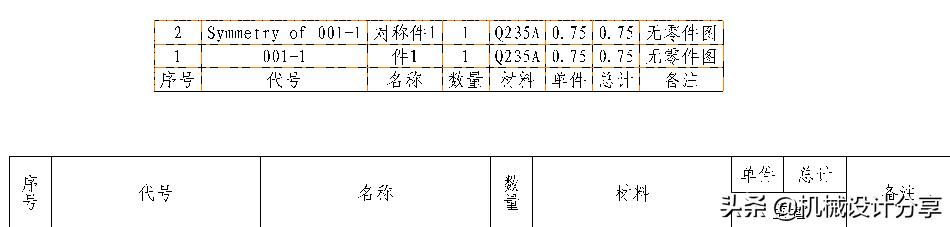

③通过"从CSV 创建表"命令

插入明细表，并调整该表大小，如下2图所示：

图10

图11

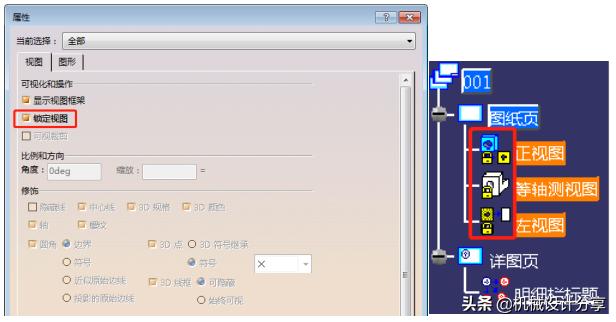

8. 工程图制作完成以后，及时"锁定"，防止更新导致出错，以下图纸仅供该例使用。

图12

图13
