**如何在catia工程图中自定义新的制图标准**

如何在catia工程图中自定义新的制图标准
Catia中已有的制图标准：JIS、ISO、ANSI，没有国标GB，可通过加入GB.xml文件方式来获得配置文件，对于企业标准，需要以自定义的方式进行，以下详细讲解如何自定义工程图标准和导出xml文件。

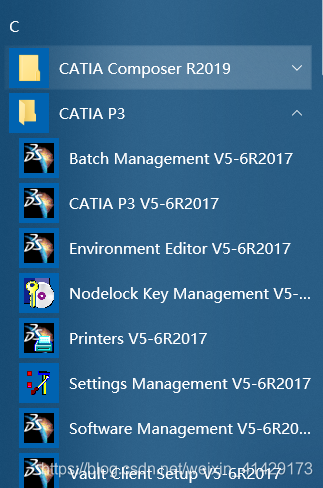

1. 在window开始中的catia./Tools下找到 Environment Editor,双击运行

会出现提醒，点击确定即可

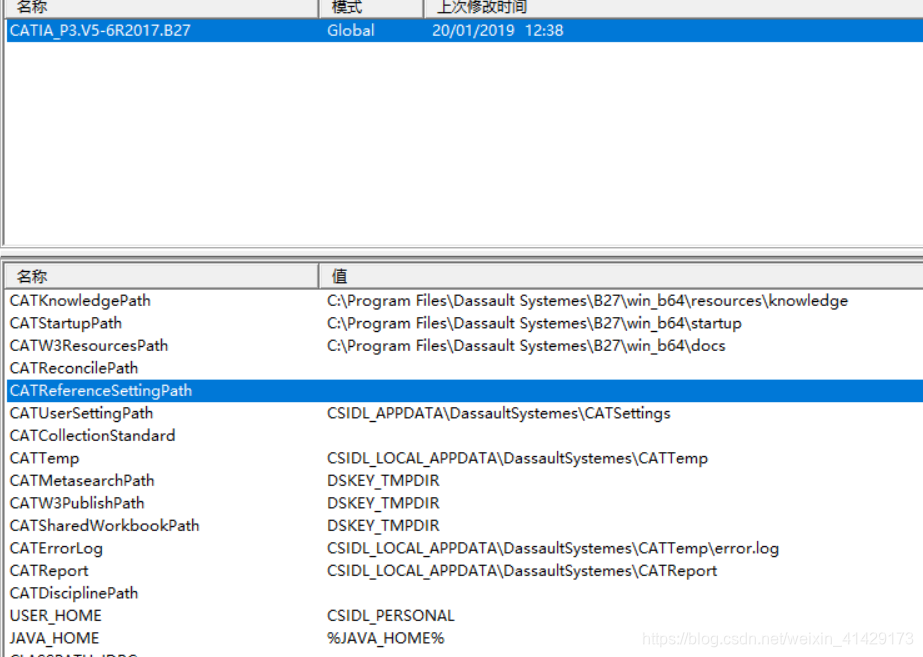

2. 更改其中的两个参数

CATReferenceSettingPath 和 CATCollectionStandard的值分别赋予路径（用于储存修改的工程图参数）
作用：CATReferenceSettingPath参数控制是否允许或是不允许修改Catia中的options 中的参数。路径用于储存修改的参数。
CATCollectionStandard参数使用户获得修改和定制工程图中“标准”（Standard）的权限。
3. 以管理员模式启动catia
进入工具菜单栏下的标准（standard）设置，
原先为灰色不可设置，现在可以自定义设置工程图参数
