本文对钢结构、Tekla及建筑工业化厂商对于Tekla的开发和应用情况进行了简要介绍,并对三维软件与二维软件在钢结构深化设计中的使用现状进行了分析。
钢结构类型
根据日本钢结构协会编写的《钢结构技术总览》一书,钢结构主体结构分为四类:
多高层建筑
包含:框架结构,支撑结构、框架-支撑结构,筒体结构,巨型结构。
小规模空间结构
主要指桁架结构。
空间结构-组合张拉结构
包含:空间网格,拱、穹顶,索结构、膜结构,杂交张拉结构。
体系化建筑
包含:楼房型体系化建筑,金属框架系统建筑(即国内门式钢架系统),体系化桁架(即国内的网架结构、网壳结构),预制住宅,钢龙骨结构房屋。
我国钢结构主要用于工业建筑,如工业厂房,火电站,炼钢厂,焦化厂,化工厂等。工业建筑都是服务于其特定生产工艺的,虽然这些建筑主要分为门式钢架结构,框架-支撑结构和塔架结构,但不同类型的建筑结构复杂度差别较大。这主要体现在构件截面尺寸多样及节点形式复杂多样。
这些年我国钢结构在民用建筑中的应用有所增加,尤其是医院、学校、商场、写字楼等多层、高层、超高层建筑。我国民用钢结构正在朝着与日本相似的方向发展。
钢结构深化设计与制作
钢结构深化设计是把设计院的结构施工图转化为制作加工图的一项工作。
钢结构制作全过程见下图。红框加工图即为深化设计的主要输出成果。
加工图按照内容主要分为三类。
一般图:平面图,立面图,预埋件图等。
标准图:节点标准图,焊接标准图,各种附属金属件的配置、标准图等。

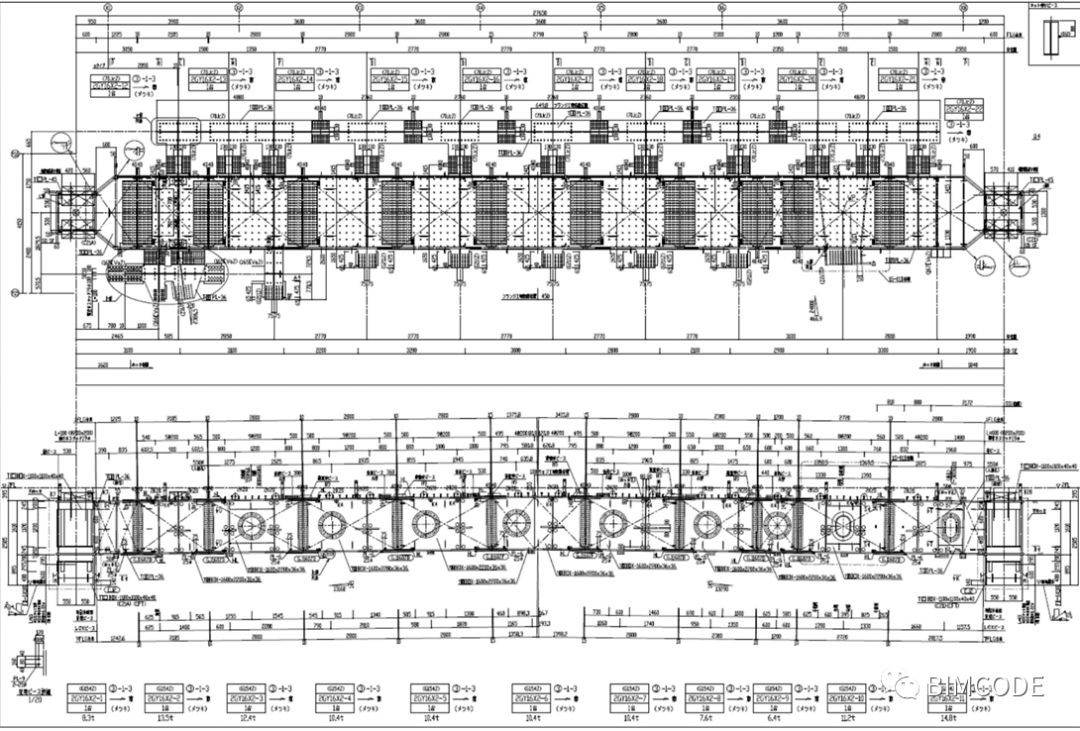

详图:柱,大梁,小梁,间柱,支撑及其他构件的详图。
国内钢结构深化设计与日本大体相似,但输出资料有诸多不同。
例如:国内一般只制作详图和平、立面图。连接标准图及焊接标准图等标准图则直接使用设计院的结构图,并结合标准图集。这样的好处是减少了深化设计的工作量,缺点是缺乏对节点及焊接的进一步优化,相应的工作量转而由加工制作单位自行消化。
例如:国内详图会在图纸中表达零件图及材料清单,这一点与欧美类似,而日本钢结构详图则不包含此项内容。材料清单以单独的文件形式提供。零件图在放样图阶段提供。
与加工图密切相关的还有三项工作内容:备料表,放样图,套料资料。
备料即材料清单,以单独的文件形式提供。其内容不但包括零件编号、构件编号、材质,截面等基本信息,还包括装配位置、焊接类型、焊缝长度、孔等更为详细的信息。
与国内详图不同,日本的详图并不直接用于制作,只是用于表达和确认最终成果物。在详图的基础上会结合工艺进一步制作成放样图,用于加工制作。

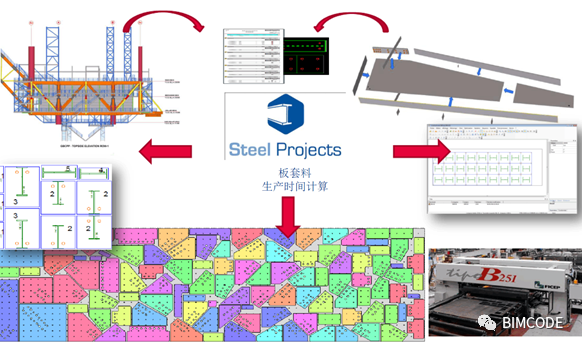

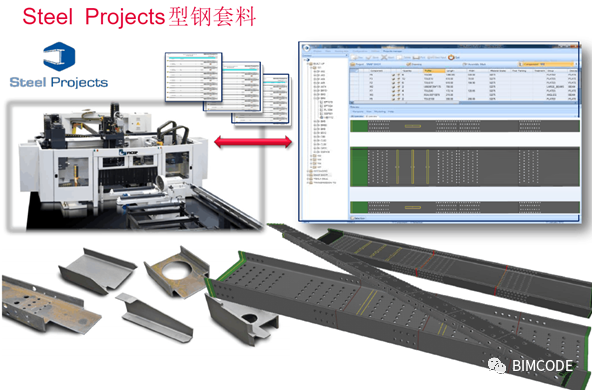

套料资料包含相应的图纸和表格。套料是将项目中用到的板材、型材等零件进行组合,提高下料工作中原材料的利用率,
