su封面插件_SU这一招， 搞定99%的异形建模？

来源：SketchUp吧ID 术客sukill

提到扎哈·哈迪德的建筑

许多人就想到了参数化设计

如Rhino、Grasshoper

诚然

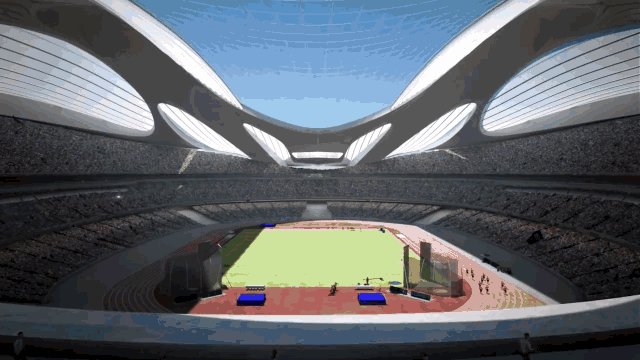

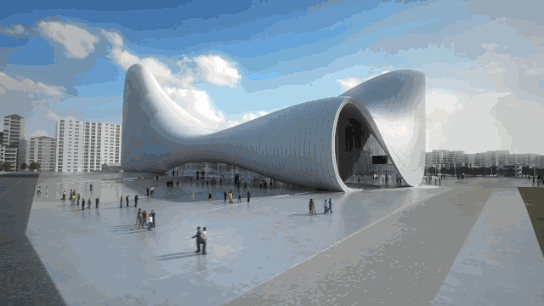

哈迪德设计的建筑

都具有自然流畅的弧线

锐利切割感的空间

即便你不喜欢她的风格

也会被建筑惊人的空间所震撼

但就初期的表达方案上

SketchUp其实更容易实现

此次我们以伯纳姆亭为例

来为大家演示

伯纳姆亭

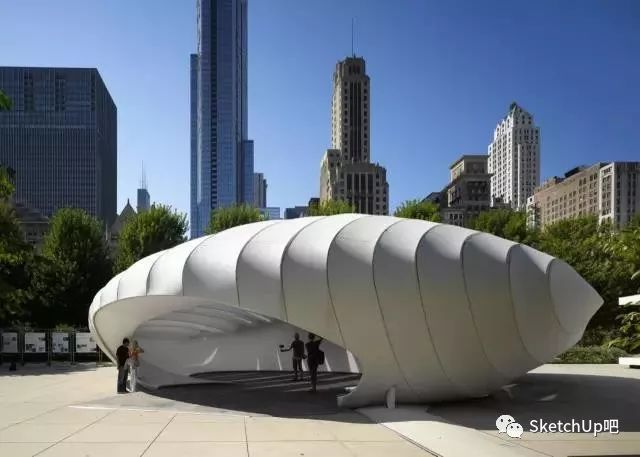

2014年，为了纪念芝加哥伯纳姆计划一百周年，扎哈·哈迪德受邀在千禧公园建立一个临时性的展馆——伯纳姆亭▼

在此次项目中，委托方鼓励在规划尺度和材料上都有所革新。

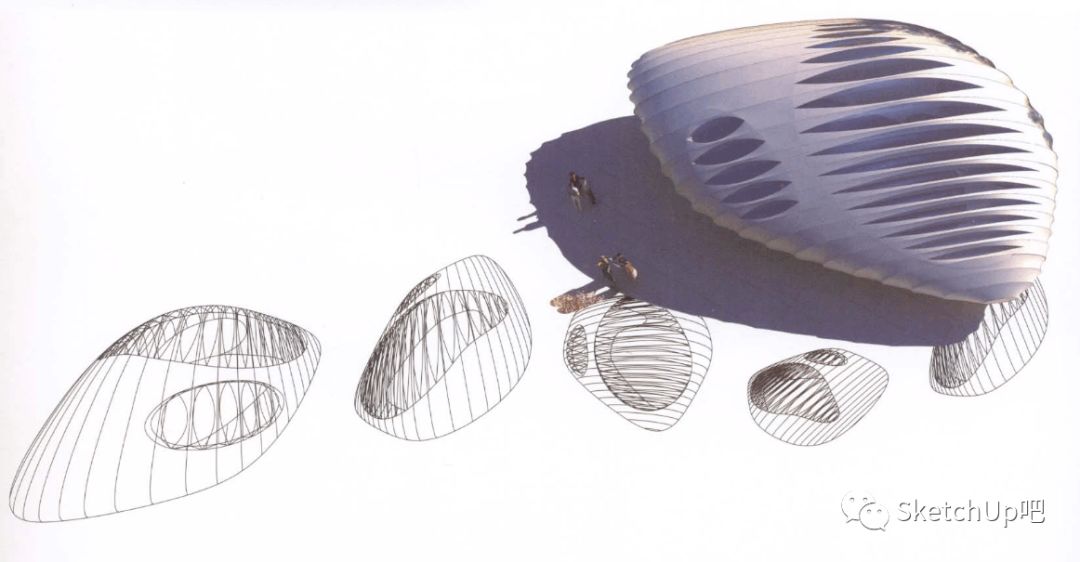

最终，设计师将崭新的形式概念和芝加哥历史规划相结合，以隐藏的螺旋线来表现伯纳姆规划的组织系统▼

展亭内部结构采用复杂的可弯曲铝型材，外部则采用纤维织物表皮，这种表皮材料同样也用在了展亭内部放置的录像装置屏幕上。

展亭的设计和建造都最大化地采用了可回收和重复使用的材料，在2009年10月31日撤展后，这些材料依然可以在别的地方再次使用。

感谢SketchUp吧 ID:术客sukill

使用插件

起泡插件(SUAPP编号116)

自由变形(SUAPP编号45)

生成面域(SUAPP编号6)

轮廓放样-Fredo6插件集(SUAPP编号155)

具体步骤

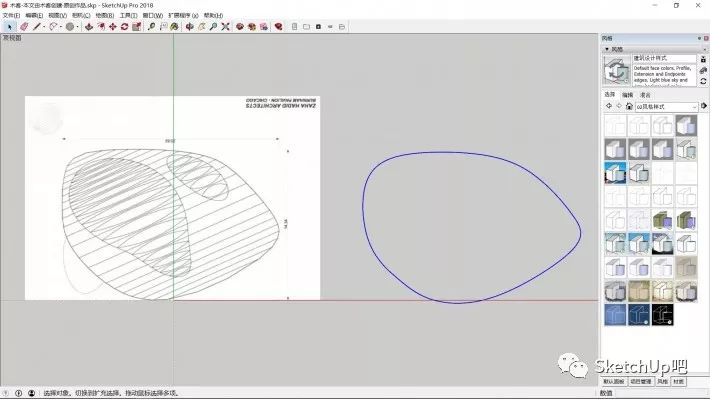

第01步：将图片导入SketchUp草图大师当中，进行描边。

第02步： 画出多条线。

第03步： 将画出来的线进行封面操作。

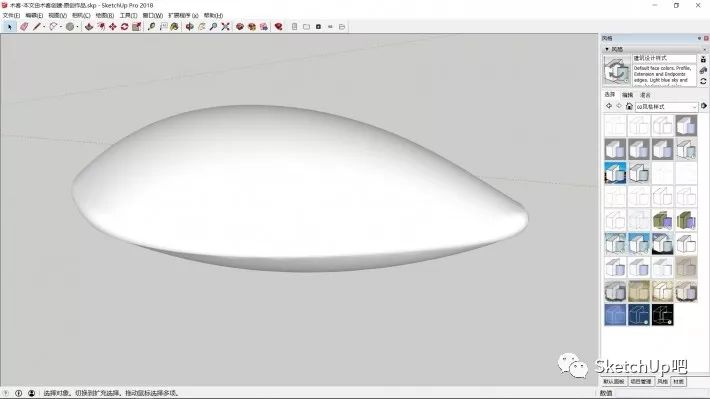

第04步： 这里需要利用起泡泡插件(SUAPP编号116)将整个造型做出来。

第05步： 将线进行柔化操作。

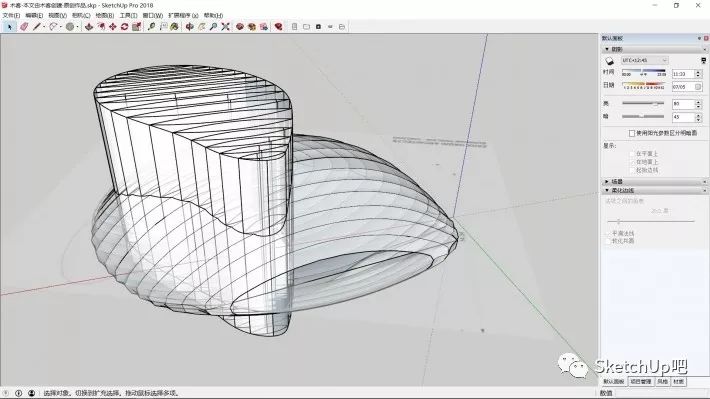

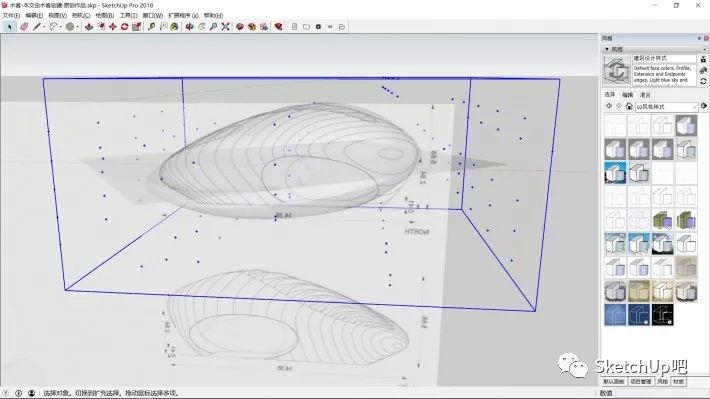

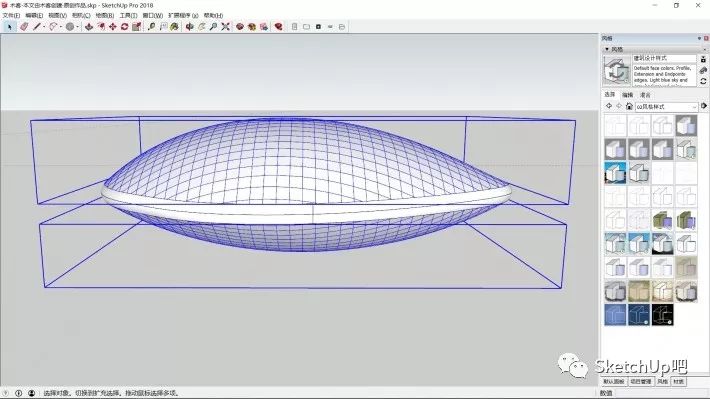

第06步：由于整个造型的细节不够，我们利用自由变形(SUAPP编号45)进行调整。

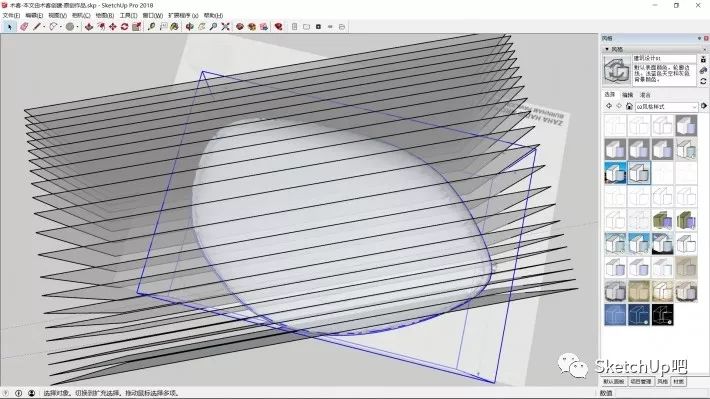

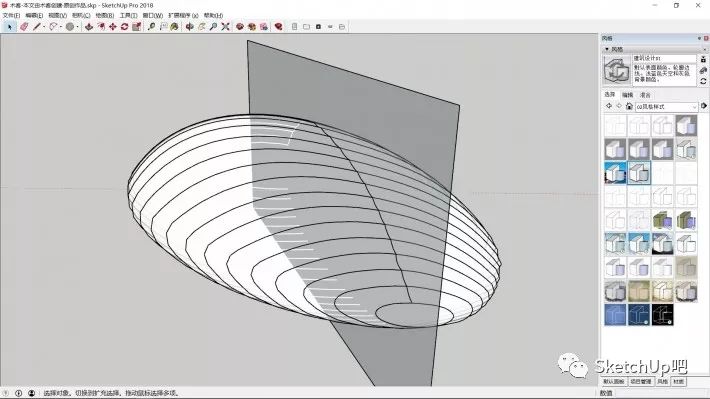

第07步： 利用模型交错切割出需要的线。

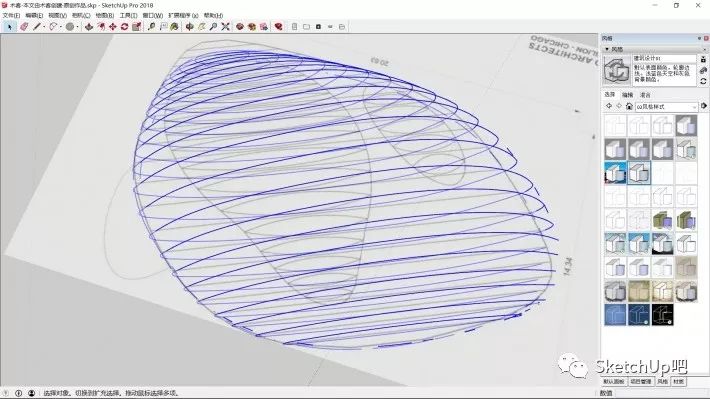

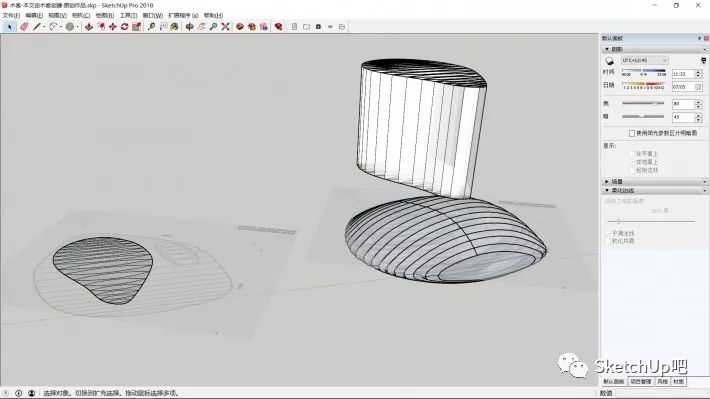

第08步： 提取切割出来的线，并删除不需要的对象。

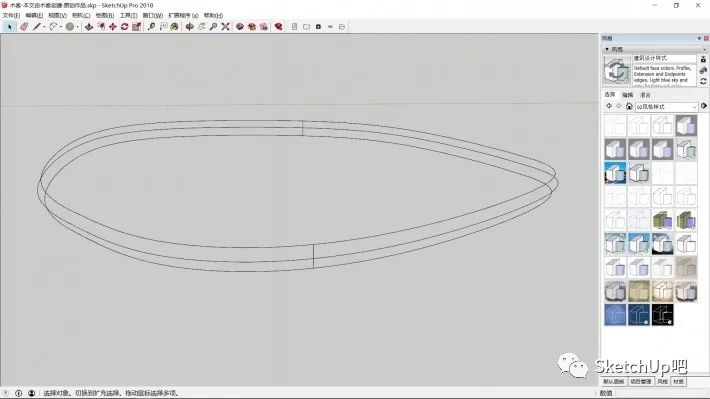

第09步： 对线进行清理，优化。

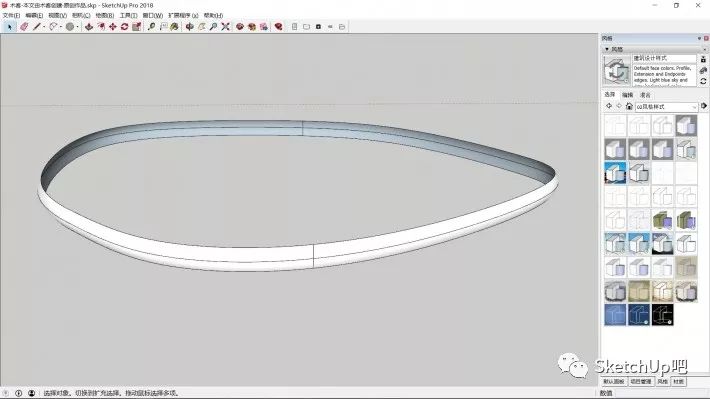

第10步：使用生成面域(SUAPP编号6)封面。

第11步：在整个造型中间放入一个面，目的是用于辅助画线。

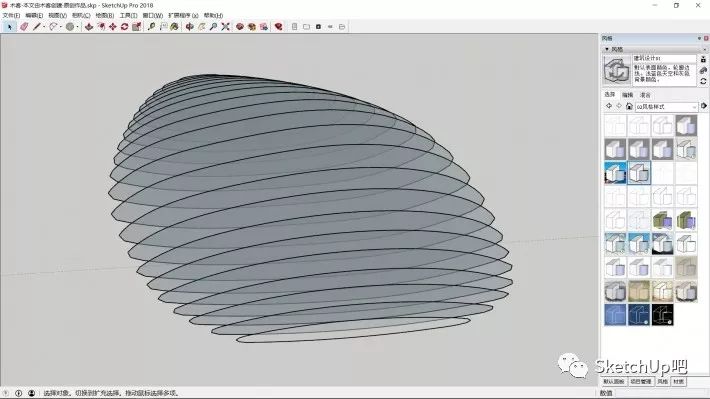

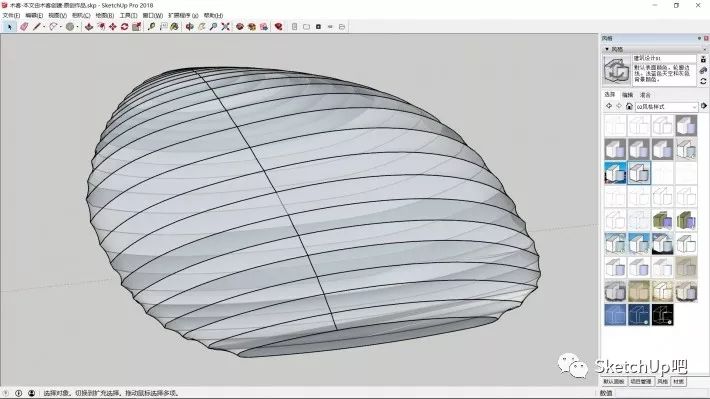

第12步： 用轮廓放样(SUAPP编号155)进行整体造型。

第13步： 画出需要的开洞平面，并旋转主体造型的上方。

第14步：选择两个对象，进行模型交错。

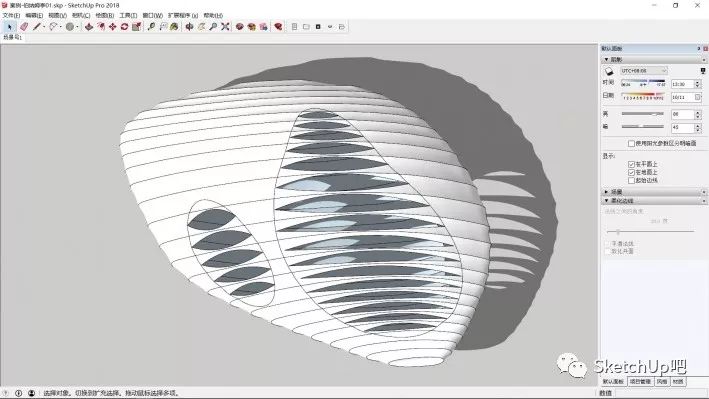

第15步：完成整个模型的创建。

最后，如果吧友们有好的建模方法，记得联系我们投稿哟~，具体戳投稿详情
