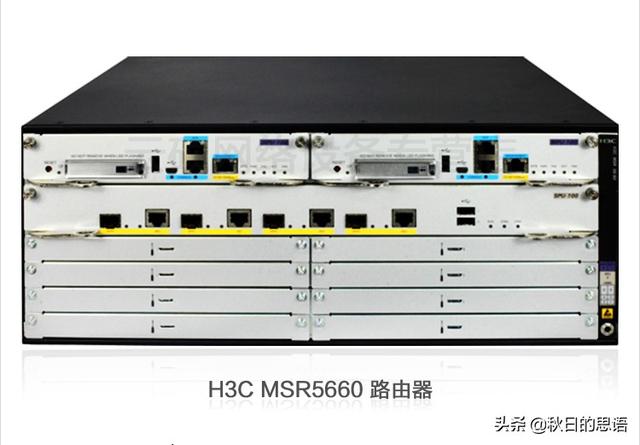

华三路由器配置ospf动态路由协议

如果觉得不错，记得转发或者收藏哟

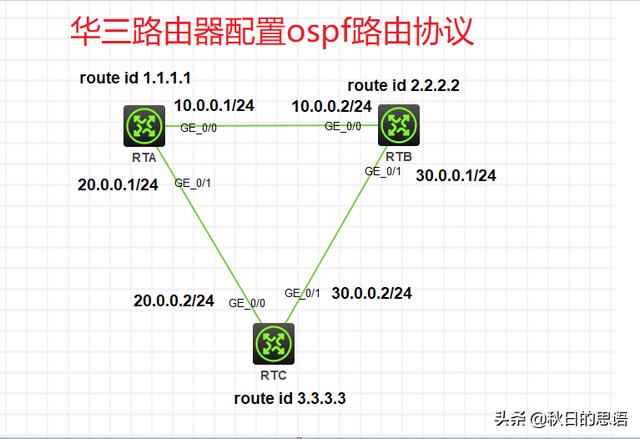

废话不多说，先插入实验拓扑图


接下来，详细的配置教程开始了

① RTA的配置

sys

[H3C]sysname RTA //修改名称

[RTA]interface LoopBack 0 //进入loopback接口

[RTA-LoopBack0]ip add 1.1.1.1 32 //按照图配置ip地址

[RTA]interface GigabitEthernet 0/0 //进入g0/0口

[RTA-GigabitEthernet0/0]ip add 10.0.0.1 24 //按照图配置ip地址

[RTA-GigabitEthernet0/0]qu //退出g0/0口

[RTA]interface GigabitEthernet 0/1 //进入g0/1口

[RTA-GigabitEthernet0/1]ip add 20.0.0.1 24 //按照图配置ip地址

RTA]ospf 1 router-id 1.1.1.1 //设置ospf进程1 ，路由器ID为1.1.1.1

[RTA-ospf-1]area 0 //设置ospf的区域为0

[RTA-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0 //宣告路由器接口的ip网段，后面用反掩码

[RTA-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255 //宣告路由器接口的ip网段，后面用反掩码

[RTA-ospf-1-area-0.0.0.0]network 20.0.0.0 0.0.0.255 //宣告路由器接口的ip网段，后面用反掩码

②RTB的配置(不解释每条命令的作用了，跟RTA一样)

sys

[H3C]sysname RTB

[RTB]interface LoopBack 0

[RTB-LoopBack0]ip address 2.2.2.2 32

[RTB]interface GigabitEthernet 0/0

[RTB-GigabitEthernet0/0]ip add 10.0.0.2 24

[RTB-GigabitEthernet0/0]qu

[RTB]interface GigabitEthernet 0/1

[RTB-GigabitEthernet0/1]ip add 30.0.0.1 24

[RTB]ospf 1 router-id 2.2.2.2

[RTB-ospf-1]area 0

[RTB-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0

[RTB-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255

[RTB-ospf-1-area-0.0.0.0]%Sep 3 16:20:03:407 2019 RTB OSPF/5/OSPF_NBR_CHG: OSPF 1 Neighbor 10.0.0.1(GigabitEthernet0/0) changed from LOADING to FULL.

//注意：当你添加network 10.0.0.0 0.0.0.255 会出现这个提醒，然后说跟邻居10.0.0.1建立了连接，待会儿我们就用命令来看一下

[RTB-ospf-1-area-0.0.0.0]network 30.0.0.0 0.0.0.255

//查看ospf 的邻居 ，先看RTA跟RTB的ospf 连接

[RTB]dis ospf peer

OSPF Process 1 with Router ID 2.2.2.2

Neighbor Brief Information

Area: 0.0.0.0

Router ID Address Pri Dead-Time State Interface

1.1.1.1 10.0.0.1 1 31 Full/DR GE0/0

//此时可以查看路由器的ID，ip地址 跟接口还有状态等

到此，路由器RTB配置完成

③RTC的配置

sys

[H3C]sysname RTC

[RTC]interface lo 0

[RTC-LoopBack0]ip add 3.3.3.3 32

[RTC-LoopBack0]qu

[RTC]interface GigabitEthernet 0/0

[RTC-GigabitEthernet0/0]ip add 20.0.0.2 24

[RTC-GigabitEthernet0/0]qu

[RTC]interface GigabitEthernet 0/1

[RTC-GigabitEthernet0/1]ip address 30.0.0.2 24

[RTC-GigabitEthernet0/1]qu

[RTC]ospf 1 router-id 3.3.3.3

[RTC-ospf-1]area 0

[RTC-ospf-1-area-0.0.0.0]net 3.3.3.3 0.0.0.0

[RTC-ospf-1-area-0.0.0.0]net 20.0.0.0 0.0.0.255

[RTC-ospf-1-area-0.0.0.0]%Sep 3 16:27:14:348 2019 RTC OSPF/5/OSPF_NBR_CHG: OSPF 1 Neighbor 20.0.0.1(GigabitEthernet0/0) changed from LOADING to FULL.

[RTC-ospf-1-area-0.0.0.0]net 30.0.0.0 0.0.0.255

[RTC-ospf-1-area-0.0.0.0]%Sep 3 16:27:47:717 2019 RTC OSPF/5/OSPF_NBR_CHG: OSPF 1 Neighbor 30.0.0.1(GigabitEthernet0/1) changed from LOADING to FULL.

此时RTC也已经配置完成

接下来查看各路由器的ospf的状态

④接下来查看各路由器的ospf的状态

RTA

[RTA]dis ospf peer

OSPF Process 1 with Router ID 1.1.1.1

Neighbor Brief Information

Area: 0.0.0.0

Router ID Address Pri Dead-Time State Interface

2.2.2.2 10.0.0.2 1 37 Full/BDR GE0/0

3.3.3.3 20.0.0.2 1 31 Full/BDR GE0/1

RTB

[RTB]dis ospf peer

OSPF Process 1 with Router ID 2.2.2.2

Neighbor Brief Information

Area: 0.0.0.0

Router ID Address Pri Dead-Time State Interface

1.1.1.1 10.0.0.1 1 36 Full/DR GE0/0

3.3.3.3 30.0.0.2 1 35 Full/BDR GE0/1

RTC

[RTC]dis ospf peer

OSPF Process 1 with Router ID 3.3.3.3

Neighbor Brief Information

Area: 0.0.0.0

Router ID Address Pri Dead-Time State Interface

1.1.1.1 20.0.0.1 1 35 Full/DR GE0/0

2.2.2.2 30.0.0.1 1 38 Full/DR GE0/1
