本文介绍了使用SSE指令对4x4矩阵进行行向量转置的方法，对比了传统方法和SSE方法的性能，结果显示SSE方法显著提高了效率。

1. 背景及需求

由于项目需求及硬件资源约束，笔者需要基于RK3588板端的NEON寄存器，对当前的hot pot算子进行加速实现。作为SIMD指令集小白，笔者不得不从熟悉相关内联函数的使用开始，逐渐揭开SIMD的神秘面纱！该系列博文，以学习过程中涉及的诸多CV类或其他类算子为切入点，结合内联函数及纯汇编代码等进行逐个的精讲及剖析。

2. 实现思路

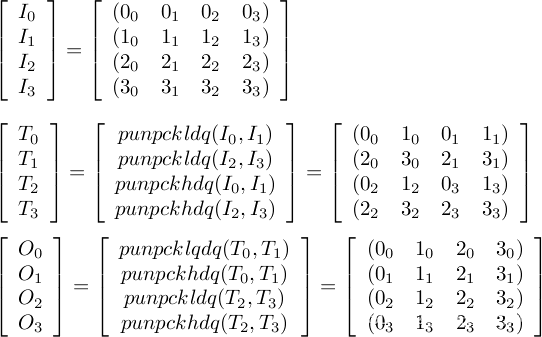

图1. 4*4矩阵分步转置示意（共计两大步）

如图1所示，4*4矩阵可按照行向量方式划分为4行，后续SSE操作时，以上述的行向量为基本操作单位，数据类型统一为float32。为方便结果的对比，矩阵数值设置如下：

图2. 输入矩阵示意

因而，其转置后的输出结果应为：

图3. 输出矩阵示意

3. 相关SSE指令用法及功能说明

本次涉及的内联函数主要包括两大类，即：

(1) _mm_load_ps() / _mm_store_ps() ：利用XMM寄存器单次获取/存储4个fp32的浮点型数据；

(2) _mm_unpacklo_ / _mm_unpackhi_()：从源XMM寄存器中去除低32（或高32）位数据后，交叉存储在目的寄存器中。以_mm_unpacklo_ps()函数为例，其具体示意如下（其余函数同理）：

图4. _mm_unpacklo_ps()函数操作过程说明

4. 源码说明

#include <ctime>
#include <iostream>
#include <chrono>
#include <mmintrin.h>
#include <xmmintrin.h>
#include <emmintrin.h>
#include <x86intrin.h>

using namespace std;
#define M   4
#define N   4

// 满足内存对齐要求的malloc函数
void* aligned_malloc(size_t size, size_t alignment)
{
	size_t offset = alignment - 1 + sizeof(void*);
	void * originalP = malloc(size + offset);
	size_t originalLocation = reinterpret_cast<size_t>(originalP);
	size_t realLocation = (originalLocation + offset) & ~(alignment - 1);
	void * realP = reinterpret_cast<void*>(realLocation);
	size_t originalPStorage = realLocation - sizeof(void*);
	*reinterpret_cast<void**>(originalPStorage) = originalP;
	return realP;
}

// 内存释放
void aligned_free(void* p)
{
	size_t originalPStorage = reinterpret_cast&l
