元器件封装形式对照表_【AD封装】电感（带3D）

电感(带3D)

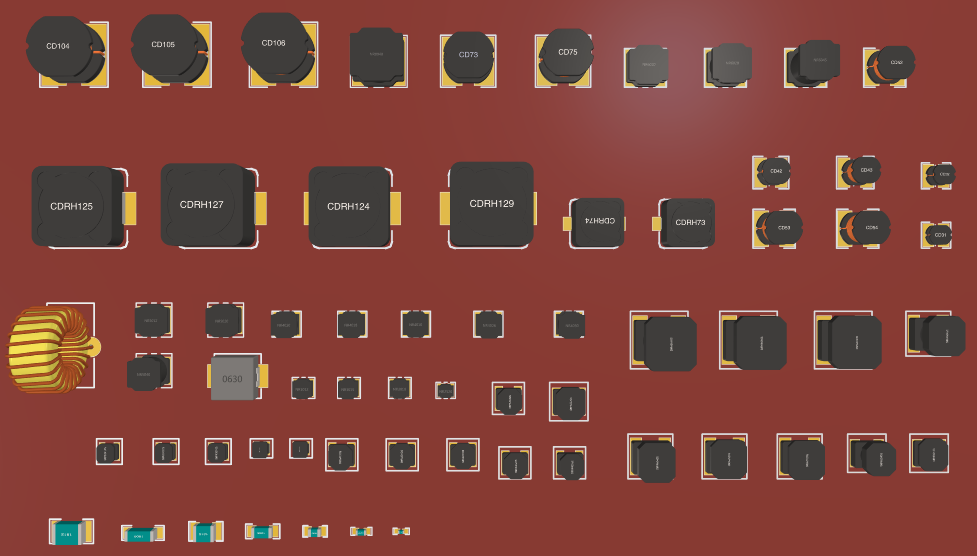

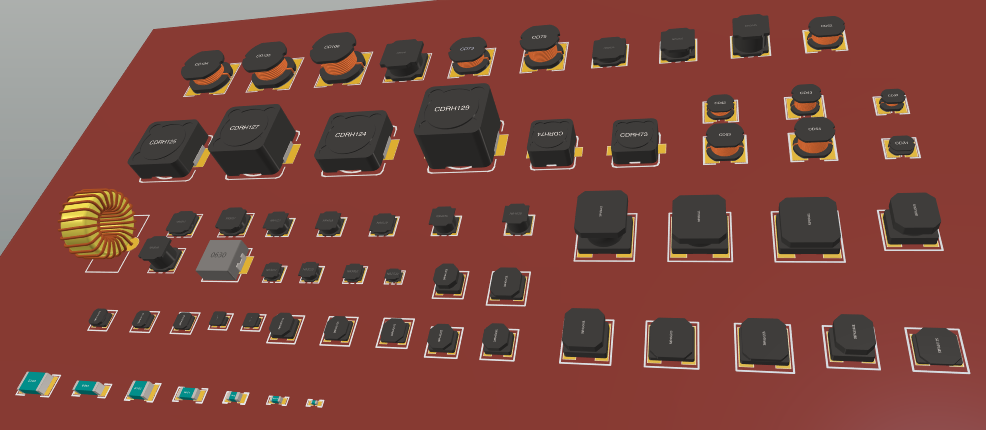

包含了我们平时常用的功率电感，贴片电感，插件电感总共64种封装及精美3D模型。完全能满足日常设计使用。每个封装都搭配了精美的3D模型哦。

❖ 电感的分类

按 电感形式 分类：固定电感、可变电感。

按 导磁体性质 分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按 工作性质 分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按 绕线结构 分类：单层线圈、多层线圈、蜂房式线圈。

❖ 电感线圈的主要特性参数

➤ 电感量L

电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈(色码电感)外，电感量一般不专门标注在线圈上，而以特定的名称标注。

➤ 感抗XL

电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL

➤ 品质因素Q

品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。

➤ 分布电容

线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。

加小助手回复编号：0030免费获取↓↓↓
