使用倾斜开关_紧凑型音叉液位开关应如何正确安装（附图）

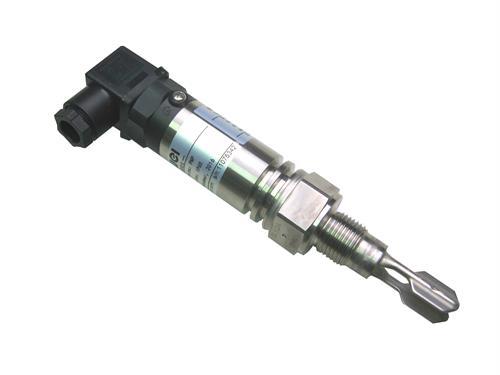

　　Ring-21紧凑型音叉液位开关相比计为Ring-11音叉液位开关，更为小巧和经济，该产品总长度160.5mm，最大直径31.5mm，其中音叉长度仅有38mm，产品可测量介质密度低至0.7g/cm³，是专用于液位测量的限位控制开关。由于紧凑型音叉液位开关的上述特点，使其广泛应用于水利、化工、环保、食品、医药等行业，不但可用于测量容器、储罐、槽罐内有泡沫、气泡、粘稠液体以及有振动干扰的液位，也可用于小型容器和罐体周围空间狭小的场合的液位测量。但紧凑型音叉液位开关作用的发挥，离不开正确的安装和使用。

　　一般来讲，紧凑型音叉液位开关应按照下面的一些注意事项进行正确安装。

1、安装前注意事项

　　为确保仪表在安装后能够正常使用，在安装之前，应再次确认所购紧凑型音叉液位开关的型号是否满足现场的过程压力、过程温度、介质的化学性能等介质和环境要求。

2、选择正确的安装方式

　　一般地，Ring-21紧凑型音叉液位开关可以根据需要安装在任何位置，可以水平安装、也可以垂直安装或倾斜安装。但如果被测介质较为粘稠时，应将仪表垂直安装，以减少或避免出现挂料现象。

3、注意正确的安装方向

　　安装Ring-21紧凑型音叉液位开关时，为避免因介质对叉体的阻力而产生的测量误差，应使叉体面和液体升降或流动保持方向一致，如图1所示。

图1 介质流动方向

①螺纹连接的标志点　　　②介质流动方向

4、应避开入料口安装

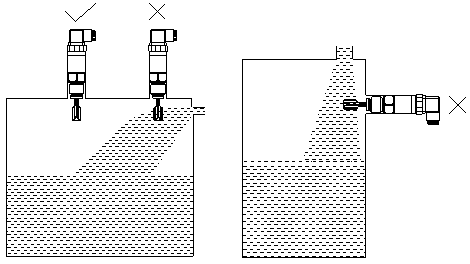

　　在选择Ring-21紧凑型音叉液位开关安装位置时，应注意避免将仪表安装在入料口位置，否则容易造成测量误差，甚至损坏仪表，如图2所示。

图2 避开入料口的安装示意图

5、确保密封完好，满足压力/真空要求

　　对于过压或欠压的容器或管道，在安装之前，应确认好密封材料是否满足现场过程温度和过程压力的要求，并确保过程连接处的密封完好性。

6、弯曲电缆线，防止仪表受潮

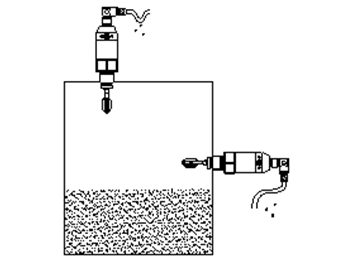

　　仪表安装在户外或有潮气的环境中，如遇到下雨或存在冷凝现象时，雨水和冷凝水便会随之往下流，以防止潮气进入仪表，在接入电缆之前，应将电缆线弯曲并向下引，如图3所示。

图3 防潮安装
