cad监控摄像头图例_2020年,视频监控深化设计效果展示

本文展示了视频监控系统的深化设计效果,包括住宅小区、办公楼、厂区、公园、学校的监控布点和平面管线图,强调设计的规范性和系统图的清晰度。同时,提供了详细的设备清单和收费标准,为客户提供设计服务。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

    视频监控系统是智能化设计中最基础的系统,必不可少。每年做深化设计,视频监控系统不知道要设计多少。客户咨询的也比较多,客户想了解大概做出来是什么效果,客户担心,做出来不知道是不是自己想要的。每次我都要去找些项目截图客户看,把做的效果总结下。

    我们设计监控点位,管线大小,桥架规格清晰可见,位置明确,图例规范,系统图架构清晰,清单设备、管线齐全,项目成本做到心中有数。

     住宅小区,办公楼,厂区,公园,学校等建筑视频监控布点图和平面管线图:

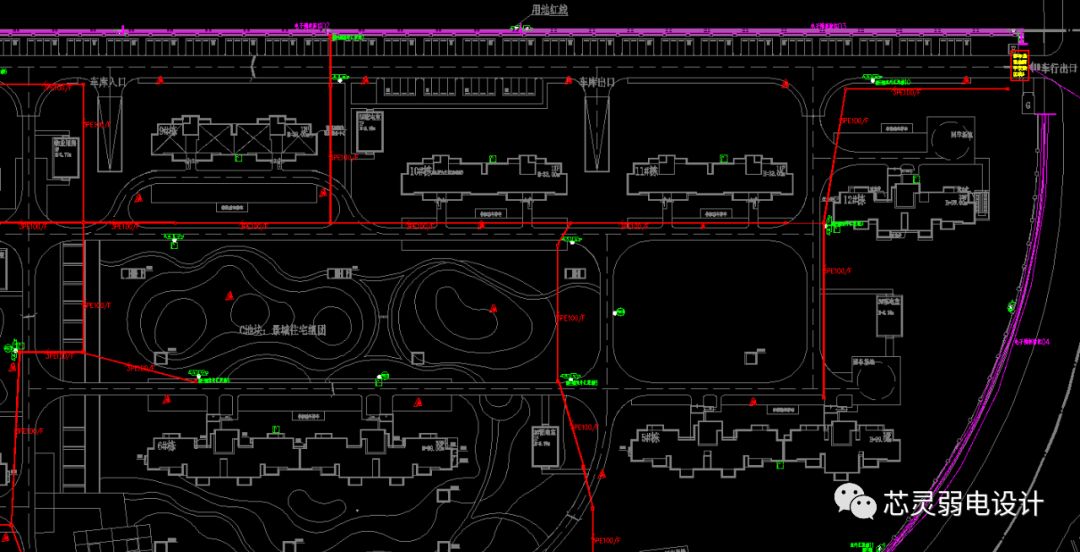

小区总平面图:

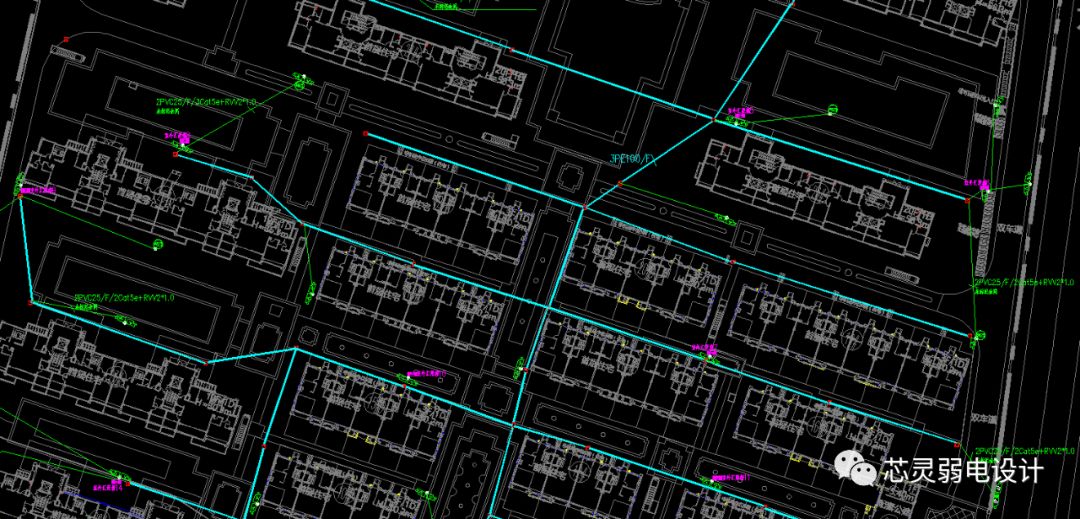

小区地下室平面图:


小区

CAD监控行业最全的图块为大家使用方便共享出来. 编号 图形符号 名 称 英 文 说 明 3.10 电视监控设备 TV-surveillance/control equipment 3.10.1 标准镜头 standard lens 虚线代表摄像机体 3.10.2 广角镜头 pantoscope lens 3.10.3 自动光圈镜头 anto iris lens 3.10.4 自动光圈电动聚焦镜头 auto iris lens,motorized focus 3.10.5 三可变镜头 motorized zoom lens motorized iris 3.10.6 黑白摄像机 B/W camera 带标准镜头的黑白摄像机 3.10.7 彩色摄像机 color camera 带自动光圈镜头的彩色摄像机 3.10.8 微光摄像机 star light level camera 自动光圈,微光摄像机 3.10.9 室外防护罩 outdoor housing 3.10.10 室内防护罩 indoor housing 3.10.11 时滞录像机 time lapse video tape recorder 3.10.12 录像机 video tape recorder 普通录像机,彩色录像机通用符号 3.10.13 监视器(黑白) B/W display monitor 3.10.14 彩色监视器 color monitor 3.10.15 视频移动报警器 video motion detector 3.10.16 视频顺序切换器 sequential video switch X代表几路输入 Y代表几路输出 3.10.17 视频补偿器 video compensator 3.10.18 时间信号发生器 time & date generator 3.10.19 视频分配器 video amplifier distributor X代表输入 Y代表几路输出 3.10.20 云台 pan/tilt unit 3.10.21 云台、镜头控制器 pan and lens control unit 3.10.22 图像分割器 video splitter X代表画面数 3.10.23 光、电信号转换器 引用GB/T 4728.10-1999 3.10.24 电、光信号转换器 引用GB/T 4728.10-1999 3.10.25 云台、镜头解码器 decoder 3.10.26 矩阵控制器 matrix Ai—报警输入 AO—报警输出 C—视频输入 P—云台镜头控制 K—键盘控制 M—视频输出 3.10.27 数字监控主机 VGA—电脑显示器(主输出) M—分控输出、监视器 K—鼠标、键盘,其余同上含
