前言

一套完整的智能化弱电图纸包括封面、目录、平面图、设计说明、系统图以及大样图。大样图在正规的弱电设计图纸中都能见到，下面一起来看一套实用的智能化弱电系统大样图！

正文

智能化弱电系统大样图可以帮助施工人员快速完成设备安装，常见安装大样图有视频监控、门禁、机房工程、停车场管理、电子巡更、弱电柜、机柜、桥架等。

1、视频监控

视频监控系统在整个智能化弱电系统占得比重非常大，常见的大样图主要是室内和室外的摄像头安装，立杆底座安装，弱电柜的安装等。

①户外摄像头有2种，如果是较空旷的区域，旁边没有好的设备安装支撑点，需要先立杆，然后在安装摄像头；如果是户外有墙壁，也可以采用壁装的方式。

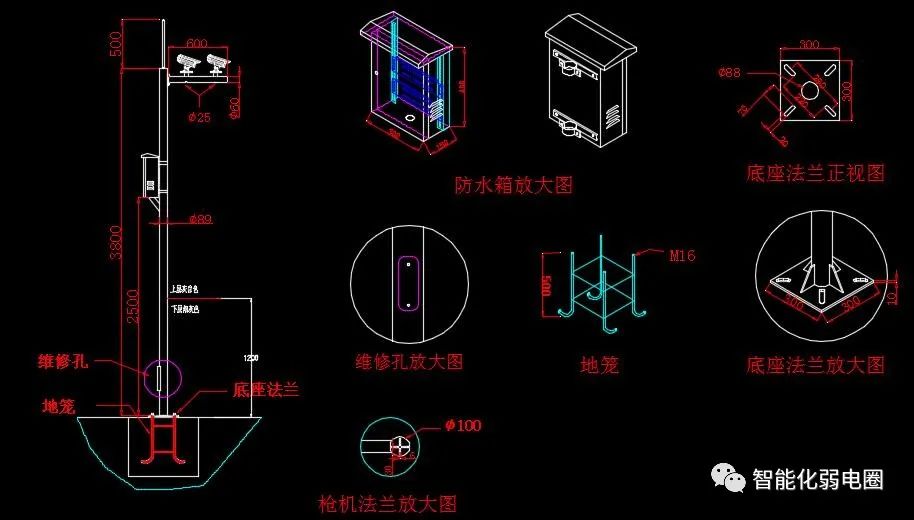

立杆摄像头安装大样图(枪机、球机)

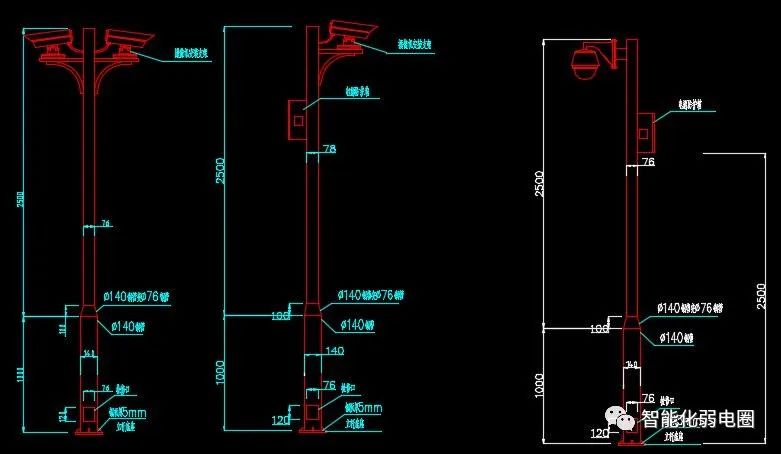

立杆一体安装

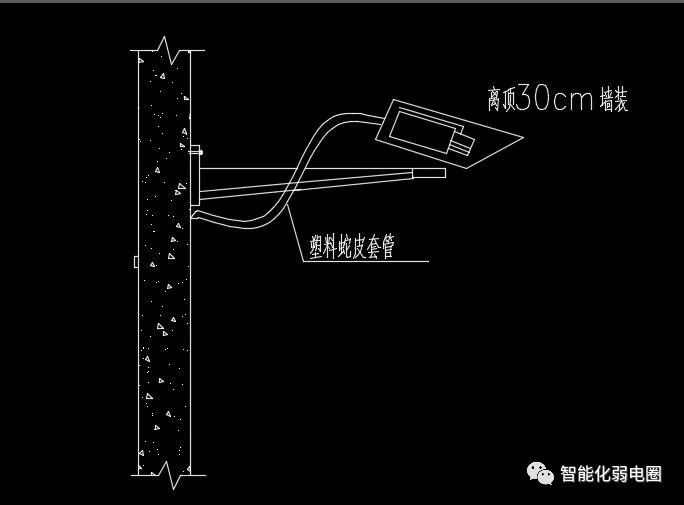

壁装摄像头

室内壁装

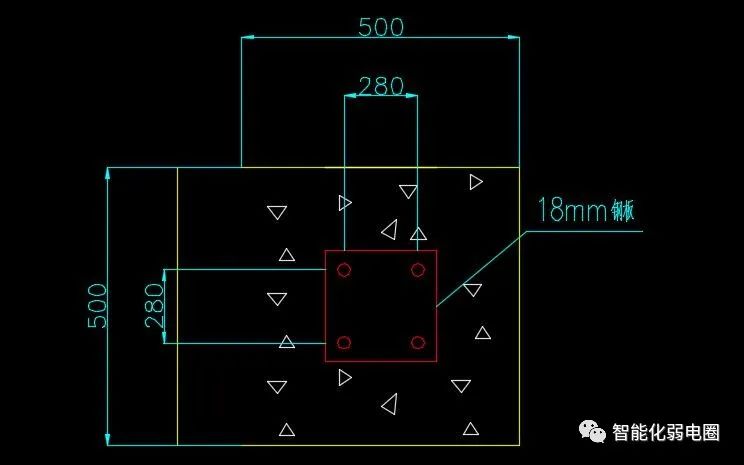

立杆底座俯视图

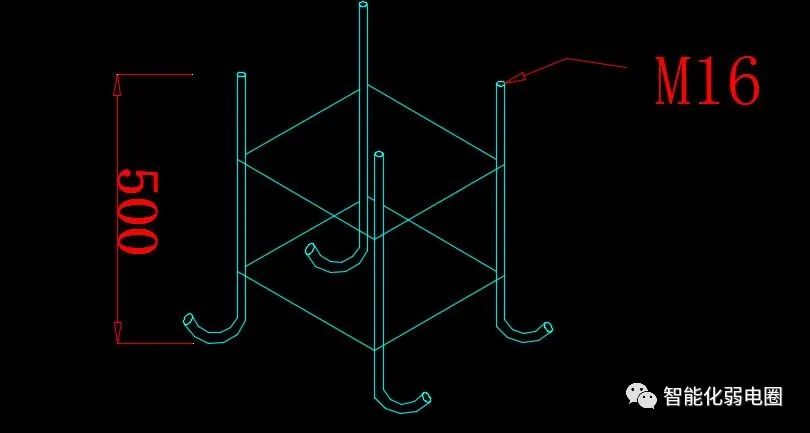

地笼

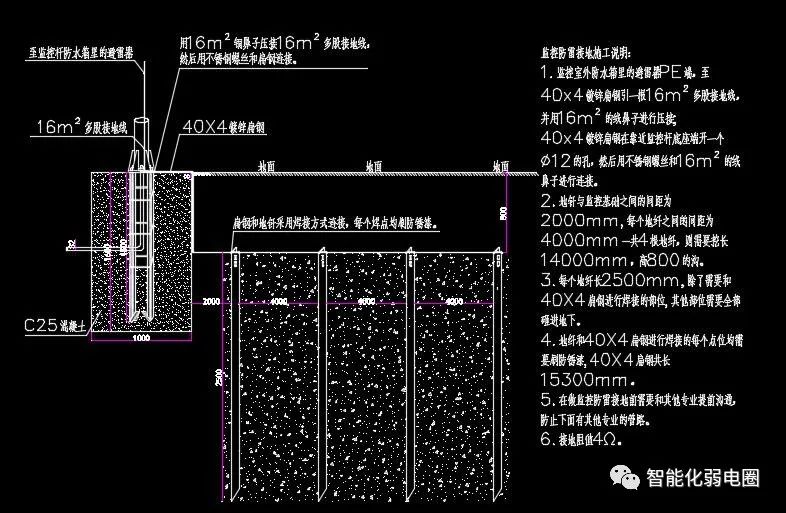

户外监控防雷大样图

②室内摄像头安装大都使用半球摄像头，比如电梯摄像头安装。
