led灯条维修_海信液晶电视LED32K316开机背光一亮就灭维修分享

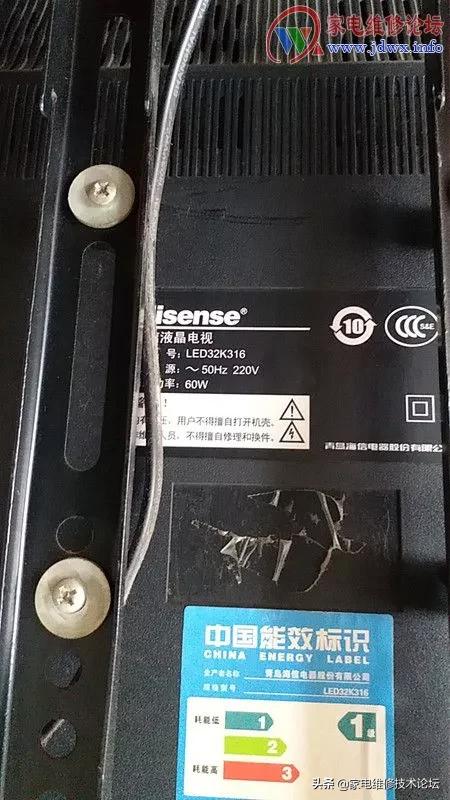

前几天维修一台海信32寸液晶电视，型号：LED32K316，故障现象是开机后背光亮一下就灭掉了，声音正常。拆机后重点检测背光灯条，此机为两组LED灯条串联，用自制灯条检测装置测两组灯条都能点亮，两组电压也一致，把两组灯条串联好，再用检测装置点亮灯条，然后开启电视机，图像正常，亮度均匀，觉得LED灯条应该没有问题。

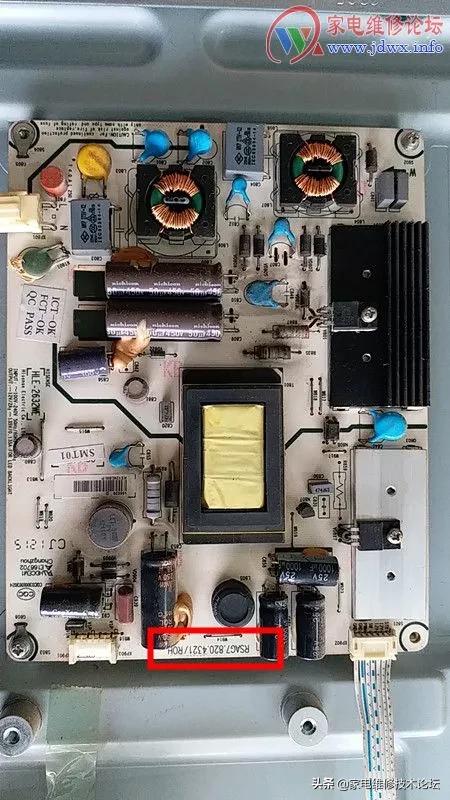

下一步开始检查电源板，此机电源板型号为：RSAG7.820.4321/ROH，根据版号找到图纸。

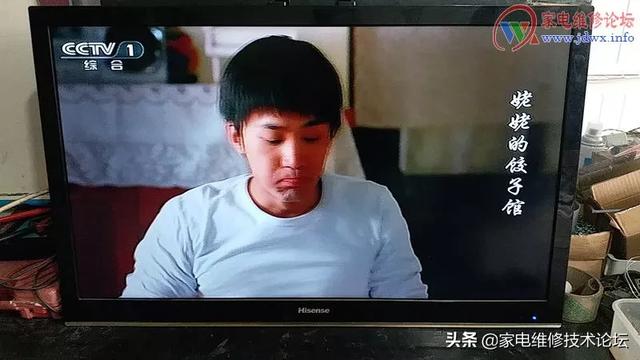

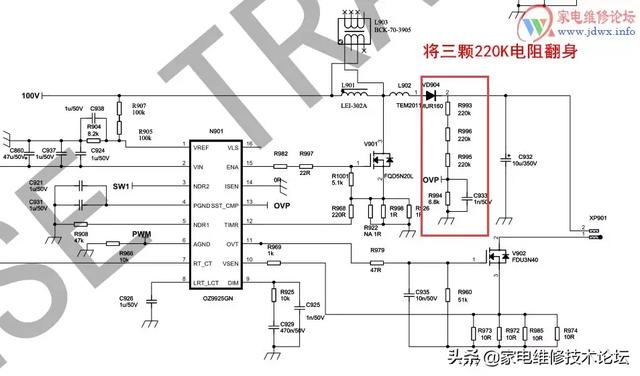

海信液晶电视机4321电源板电路原理图.pdf根据图纸分析和热心QQ群友的帮助，重点检查了背光升压取样电阻R993，R995，R996三颗220K电阻，拆机测量阻值正常，清理好电路板，将此三颗电阻翻身反装，再次开机背光正常点亮，证明故障确实是这几颗电阻漏电所致。

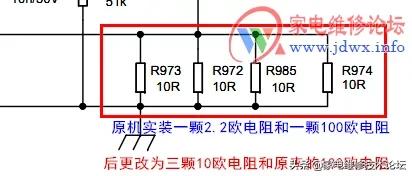

为了尽量降低返修的风险，适当减小背光灯条的电流，电流调整方法见下图。

到此维修结束，谢谢观看！(作者：国强电修部/家电维修论坛www.jdwx.info)
