1、基础知识

输电电路环境：通道外已经或可能对输电线路设备产生影响的环境变化

输电线路通道：《电力设施保护条例》以及《电力设施保护条例实施细则》界定的电力线路保护区范围

输电线路保护区：指导线边线向外侧水平延伸一定距离，并垂直于地面所形成的两平面内的区域。

2、相关规程规范

(1) 架空输电线路保护区内不得有建筑物、厂矿、树木(高跨设计除外)及其他生产活动。

(2) 巡视人员应及时发现保护区隐患，并记录隐患的详细信息。

(3) 运行维护单位应联系隐患所属单位(个人)，告知电力设施保护的有关规定。及时将隐患消除。

(4) 运行维护单位对无法消除的隐患，应及时上报，并做好现场监控工作。

(5) 运行维护单位应建立隐患台账，并及时更新。台账的内容包括：发现时间、地点、情况、所属单位(个人)、联系方式、处理情况及结果等。

(6) 运行维护单位应向保护区内有固定场所的施工单位宣讲《中华人民共和国电力法》和《电力设施保护条例》等有关规定，并与之签订安全责任书，同时加强线路巡视，必要时应进行现场监护。

(7) 运行维护单位对保护区内可能危及线路安全运行的作业(如使用吊车等大型施工机械)，应及时予以制止或令其采取安全措施，必要时应进行现场监护。

(8) 在易发生隐患的线路杆塔上或线路附近，应设置醒目的警示、警告类标识。

(9) 线路遭受破坏或线路组(配)件被盗，应及时报告当地公安部门并配合检查。

(10) 宜采用先进的技防措施，对隐患警醒预防或监控。

3、技术措施

3.1 树木通道环境异常

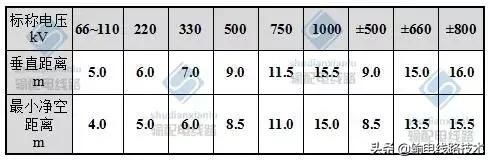

输电线路跨越林区时，在最大计算弧垂情况下，导线与树木(考虑自然生长高度)之间的最小垂直距离；在最大计算风偏情况下，输电线路通过公园、绿化区或防护林带，导线与树木之间的最小净空距离，应符合表 1 规定的数值。

表1 导线与树木之间(考虑自然生长高度)的最小垂直及净空距离

输电线路通过果树、经济作物或城市灌木林不应砍伐通道。导线与果树、经济作物、城市绿化灌木以及街道行道树之间的最小垂直距离，应符合表 2 规定的数值。

表 1 导线与果树、经济作物、城市绿化灌木及街道树之间的最小垂直距离(m)

树木与导线安全距离不足；有人种植可能危及线路安全的植物。

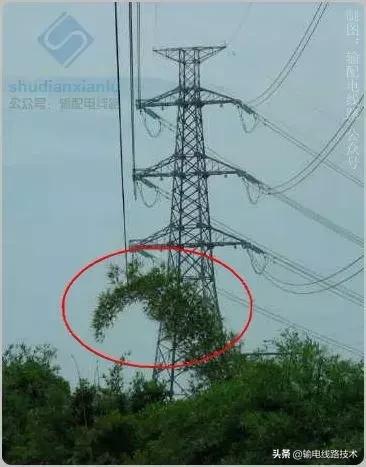

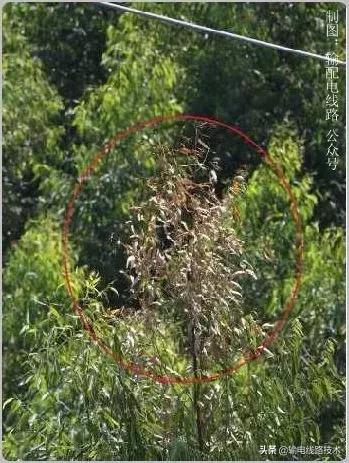

▲图 线下竹子与导线距离不足被电弧烧伤

▲图 线下桉树与导线距离不足被电弧烧伤

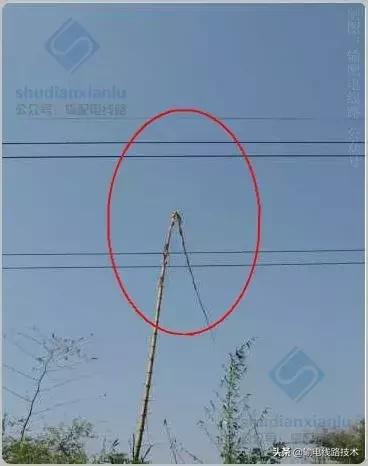

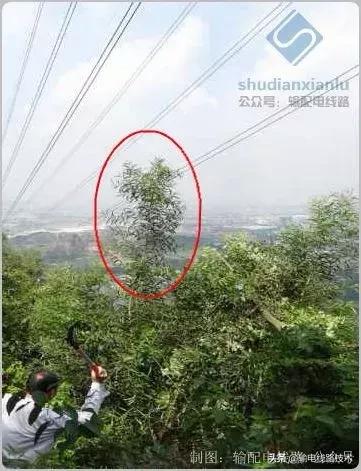

▲图 线下竹子与导线距离不足

▲图 线下相思树与导线安全距离不足

3.2 线路通道有建(构)筑物

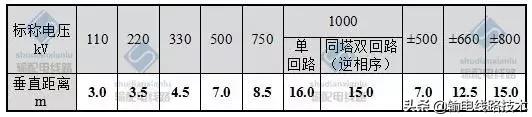

在最大计算弧垂情况下，导线与建筑物之间的最小垂直距离见表 1。

表1 导线与建筑物之间的最小垂直距离

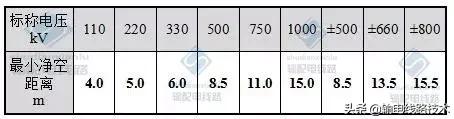

在最大计算风偏情况下，线路边导线与建筑物之间的最小净空距离见表 2。

表2 导线与建筑物之间的最小净空距离

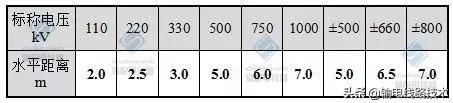

若需清理通道时，无风情况下，边导线与建筑物之间的水平距离不应小于表 3。

表3 导线与建筑物之间的水平距离(无风)

有平整土地等搭建建(构)筑物的迹象；有新建建(构) 筑物。

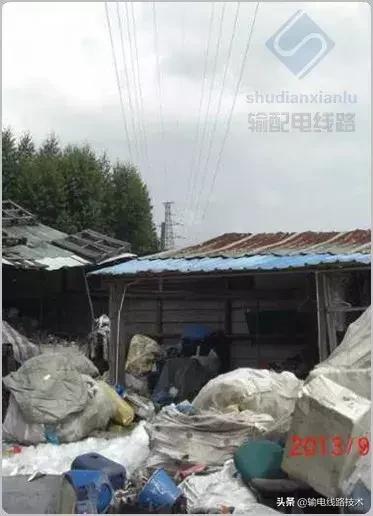

▲图 线行下有垃圾回收场

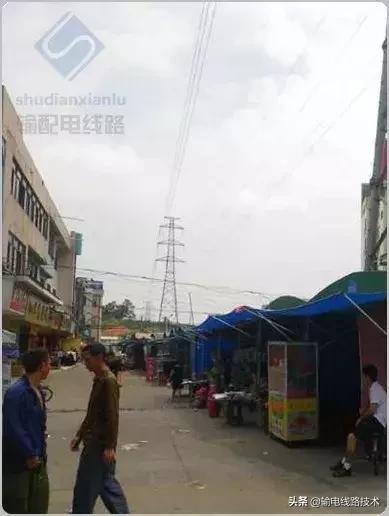

▲图 线行下有棚屋

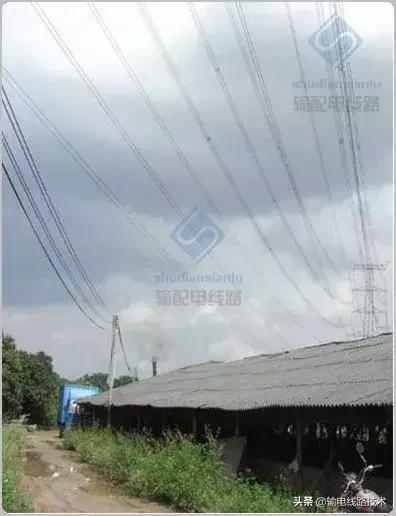

▲图 线行下有养猪棚

3.3 线路通道有机械施工

机械施工；跨(穿)越物施工；堆放物品等。

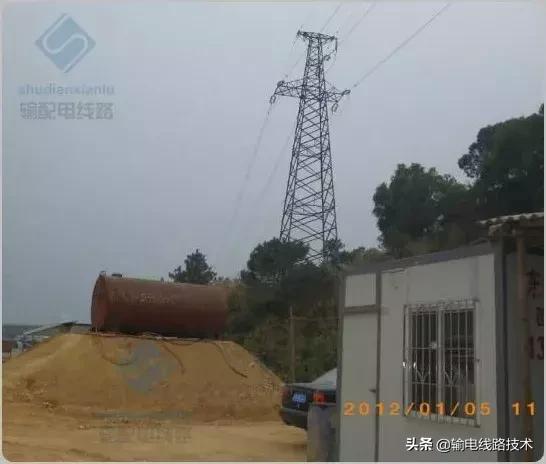

▲图 线路通道有储油罐

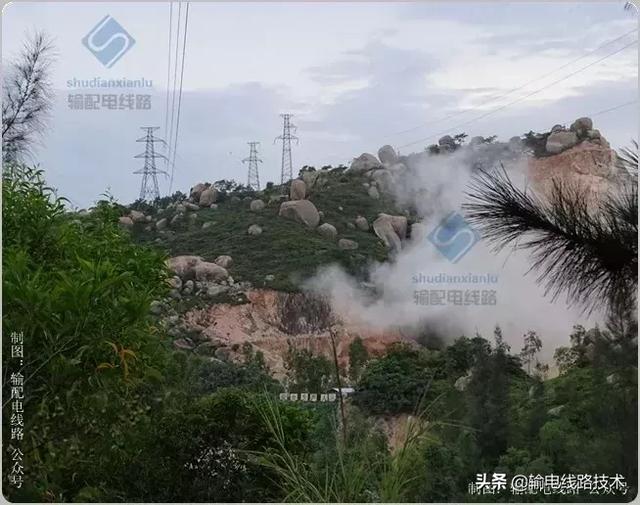

▲图 线路通道附近有采石场爆破

3.4 线路环境变化异常

施工影响(采石、开矿、钻探、打桩、地铁施工等)；射击打靶；新增污染源或污染源污染排放加重；人为设置漂浮物(气球、风筝、不牢固的农作物覆膜、 不牢固的遮阳网、垃圾回收场等)；河道、水库水位变化等。

▲图 线路保护区内有静压桩机施工

▲图 线路通道有山火

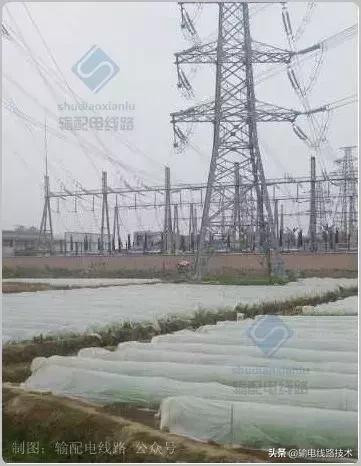

▲图 线路通道农田有不牢固覆膜

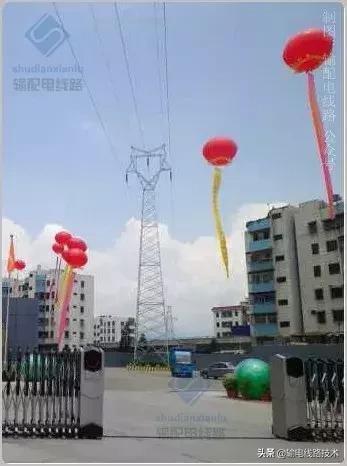

▲图 线路通道有带广告布幅气球

3.5 巡线通道变化异常

巡视道路、桥梁损坏。

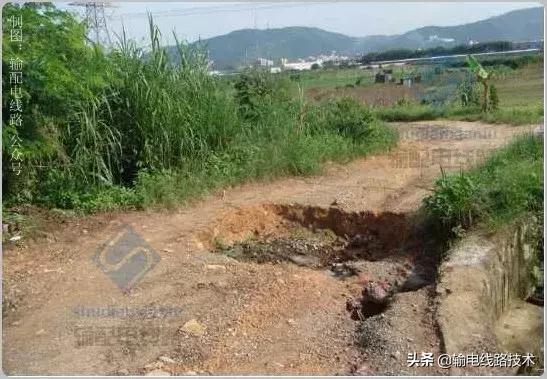

▲图 巡线车道坍塌

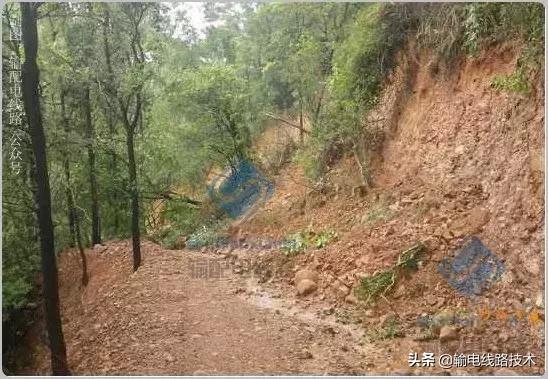

▲图 巡线车道滑坡封堵

▲图 巡线车道桥梁坍塌

▲图 巡线通道被铁丝网围闭
