一、需求背景

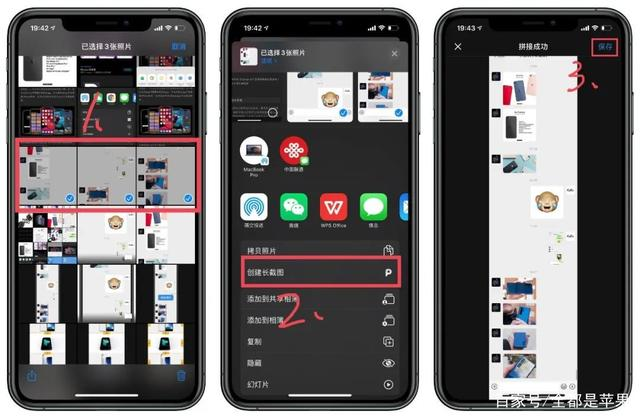

如果你有一台苹果手机，想要截取超过一个屏幕高度的长截图，需要多次截屏之后，再使用另外一个APP，才能将多张图像拼接成一整张长截图：

「Picsew」长截屏软件：¹

如果你用的是安卓手机，可以使用系统自带的长截图功能。

但是有的APP不支持长截屏怎么办？有的画面比长截图能截取的范围还要长怎么办？长截图滚动的速度太慢了，还有更快的办法吗？

我就遇到了这样的场景，我希望获取微信步数排行榜单里的数据，但是没有找到抓包的接口，所以只能先截屏、然后再做图像识别。

但是微信步数排行的榜单实在太长了，截取完成一次要截好几屏，并且长截屏的速度真的太慢了。

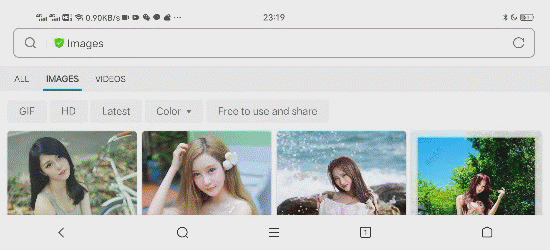

于是我想到一个方法，先录制屏幕滚动的视频，然后再拼图长截屏，会不会更快一点呢？

二、录屏视频

需要注意以最高的画质和帧率屏幕录像，录屏画质越高，之后拼图的画质自然就越高。

并且录屏滚动的速度可以慢一点，避免两帧之间的画面移动的距离太远，为后面的拼图带来困难。

三、设计思路

计算每两帧图像之间的偏移量，是能够合成长截图的基础。而能够找到两张图像的偏移量，首先要找到一种方法评估两张图像的重合度。

所以3.4节虽然是程序运行的第4个步骤，但却我首先尝试解决的问题，我首先介绍这个环节：

3.4 计算重合度

将视频中的每一帧图像读取为矩阵，将两帧图像的矩阵偏移后相减，如果得到的值全部为零，那么这个偏移量就是这两帧图像偏移的距离。

但是事与愿违，视频中的画质是有损失的。图像重叠区域的像素并不精确相等，只是近似一致。所以需要找到一种评估两个区域像素相似程度的指标。

将重叠区域的像素数值相减，然后再取绝对值的平均值，作为评估相似程度的依据，数值越小则说明相似程度越高：

def overlay(d1, d2, d):
    '''计算重叠部分差异绝对值的平均值'''
    L1 = d1.shape[0]
    L2 = d2.shape[0]
    dd1 = d1[max(0,  d):min(L1, L2+d)]
    dd2 = d2[max(-d, 0):min(L1-d, L2)]
    return np.abs(- 1 * dd2 + dd1).mean() # safe plus

3.3 计算偏移量

将两张图像从上到下滑动匹配一遍，找到重合度最高、也就是差值绝对值的平均值最小的那一次，认为是两帧图像的相对偏移量：

def offset(img1, img2):
    '''计算两张图片的平移偏移量'''
    height = img1.shape[0]
    avg = np.inf
    for h in range(- 100, height // 2): # 搜寻范围
        avg1 = overlay(img1, img2, h)
        if avg > avg1:
            avg = avg1
            dh = h
    return dh, avg

这个方法得到了不错的运行结果，但是我很快就发现了问题——运行效率太低。

计算两帧图像的数据需要好几秒钟，视频一秒就可以有60帧，十几秒就可能有上千帧。总时间太长了，还有别的更好的办法吗？

3.5 模板匹配

最近在学习图像识别算法，了解到有一个叫做模板匹配的算法²。Python的图形处理cv2库内建这种算法，参数method有3种可选的匹配模式，本例中设置为了cv2.TM_SQDIFF_NORMED，其他模式经测试运行速度和效果也基本一致。

计算运行720×1306分辨率的图像，速度大约可以达到每秒计算15帧：

def match(image, templ, method):
    '''模板匹配图像位置'''
    th, tw = templ.shape[:2]
    result = cv2.matchTemplate(image, templ, method)
    result2 = (result - result.min()) / (result.max() - result.min())
    min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(result)
    return min_loc if method == cv2.TM_SQDIFF_NORMED else max_loc

3.1 读取图像

使用迭代器逐帧读取视频中的图像数据：

def imiter(file, st=None, ed=None):
    '''封装的视频读取迭代器'''
    cap = cv2.VideoCapture(file)
    while cap.isOpened():
        ret, img = cap.read()
        if not ret:
            cap.release()
            return
        yield img[st:ed]

3.2 计算不变区域

屏幕录像中，顶部状态栏和底部导航栏有时会占用一部分高度，但这不是我们需要拼接的内容。我在函数中设置了st和ed参数，可以手动设定需要裁切的高度。

也可以自动测量，逐一读取每行的像素数据，计算每行的方差，找到数值突变的那个部分，就是需要裁切的起始和结束位置。

def repeat(file):
    '''计算视频中存在变化的区域起止范围'''
    data = []
    for img in imiter(file):
        h, w, n = img.shape
        data.append(img.reshape((h, -1)).mean(1))
    data = np.array(data)
    var = data.var(0)
    where = np.where(var > var.mean())[0]
    return where.min(), where.max() + 1

3.6 图像拼接

综合前面的方法，就可以计算出录屏视频中各帧图像的偏移数值序列，将图像拼接成完整的长截图。

图像拼接有两种策略：

3.6.1 底部拼接

第一种方法，将新一帧的追加内容直接拼接在图像的底部：

def join_bottom(file, gaps, st=None, ed=None):
    '''滚动拼接到图片底部'''
    imgs = imiter(file, st, ed)
    data = next(imgs)
    for n, (img, gap) in enumerate(zip(imgs, gaps)):
        data = np.concatenate([data, img[img.shape[0] - gap:]])
    return data

3.6.2 平均拼接

第二种方法，将重叠区域的图像平均后再保存。对于屏幕录屏来说，每一帧的画质是有损失的，进行平均处理后，画质会有明显的提升：

def join_avg(file, gaps, st=None, ed=None):
    '''加权拼贴图像'''
    imgs = imiter(file, st, ed)
    data = next(imgs).astype(np.int16)
    data = np.concatenate([data, np.zeros((sum(gaps), *data.shape[1:]), np.int16)]) # 扩展填0
    weight = np.zeros_like(data)
    height = data.shape[0]
    st = 0
    for n, (img, gap) in enumerate(zip(imgs, gaps)):
        st += gap
        ed = min(height, st + img.shape[0])
        data  [st:ed] += img[:ed-st]
        weight[st:ed] += np.ones_like(img[:ed-st])
    return data // weight
