G02:顺(CW)圆弧插补

G03:逆(CCW)圆弧插补

根据所选择的X、Y平面,指令格式如下两种:

G17 G02/G03 X_ Y_ I_ J_ F_;

G17 G02/G03 X_ Y_ R_ F_;

定义方式:

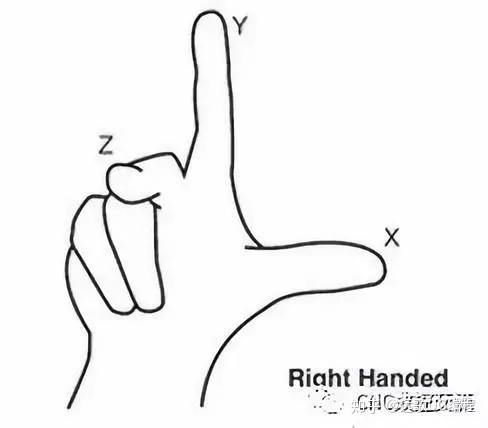

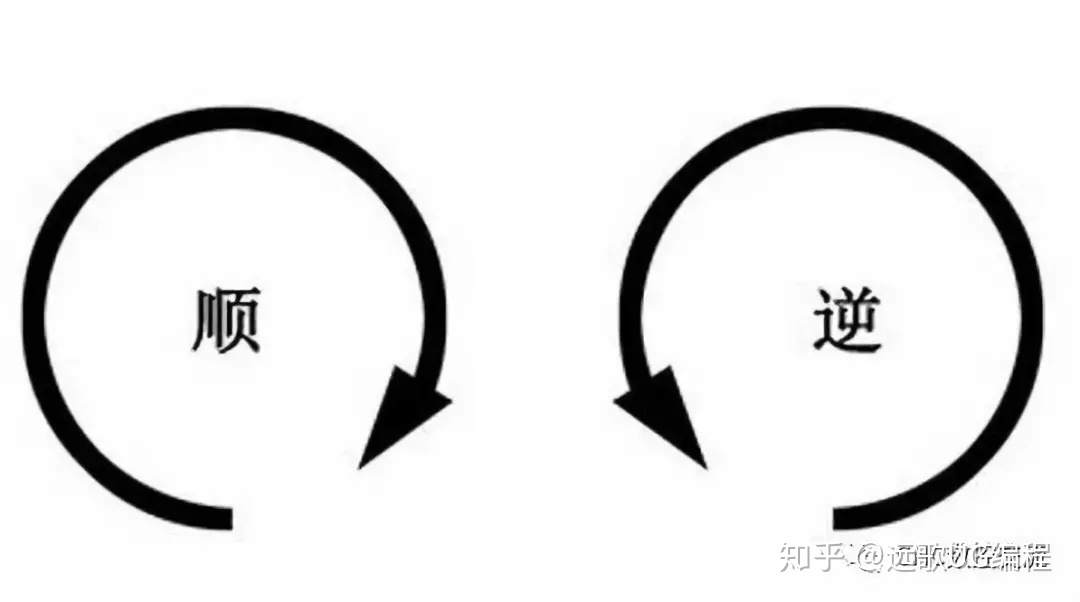

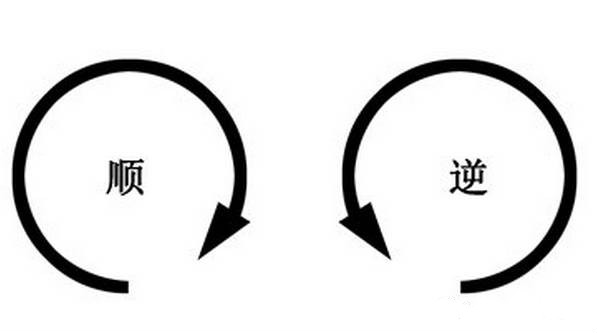

依右手坐标系统,视线朝向平面垂直轴的正方向往负方向看,顺时针为G02,逆时针为G03。(比如时钟旋转方向相同的称为G02,与之相反则称为G03)

格式说明:

G17:平面的选择(可省略)

G02/G

### 圆弧插补中的圆心坐标模式半径模式 #### 定义区别数控编程和运动控制领域,圆弧插补可以通过两种主要方式定义:**圆心坐标模式**和**半径模式**。这两种模式的主要差异在于它们描述圆弧的方式。 - **圆心坐标模式**是指通过指定圆弧起点、终点以及圆心相对于起点的位置来定义圆弧轨迹[^1]。具体来说,这种模式通常使用参数 `I` 和 `K` 来表示从圆弧起点到圆心的距离矢量,其中 `I` 表示 X 轴方向的距离,`K` 表示 Y 或 Z 轴方向的距离。这种方式的优点是可以唯一确定一条圆弧轨迹,因为提供了明确的几何约束条件[^2]。 - **半径模式**则是通过指定圆弧起点、终点以及圆弧的半径 `R` 来定义圆弧轨迹。然而,仅提供这些信息可能会导致多解情况的发生(例如顺时针或逆时针方向的选择),因此还需要额外的信息(如角度范围或方向指示)来消除歧义并唯一确定轨迹[^4]。 #### 使用方法对比 ##### 圆心坐标模式 在这种模式下,程序员需要明确给出圆弧起点 `(Xs, Ys)`、终点 `(Xe, Ye)` 以及圆心相对位置 `(I, K)` 的值。以下是基于 G-code 编程的一个简单例子: ```gcode G02 X50.0 Y30.0 I10.0 K10.0 F100; ``` 上述代码中: - `G02` 表示顺时针圆弧插补; - `X50.0 Y30.0` 是目标点(即圆弧终点); - `I10.0 K10.0` 是从当前点指向圆心的方向向量; - `F100` 是进给速度。 此方法的优势在于其直观性和无二义性,因为它直接指定了圆心的具体位置。 ##### 半径模式 相比之下,在半径模式下,除了起点和终点外,还需设定圆弧半径 `R` 及移动方向标志位 (如 CNC 中常用的 `G02/G03`)。下面是一个实例演示: ```gcode G02 X50.0 Y30.0 R20.0 F100; ``` 此处, - `R20.0` 指定的是圆弧半径大小; 其余字段意义同前例相同。 值得注意的是,当采用半径模式时,可能存在两条满足条件的不同路径可供选择——这取决于实际加工需求所决定的角度跨度是否超过180°以及旋转方向等因素[^1]。 #### 总结 综上所述,虽然两者都能完成同样的任务—创建一段平滑曲线供设备沿之运行,但在某些情况下可能更倾向于选用其中之一而非另一个。比如当你确切知道中心点的确切数值时,则推荐利用圆心坐标模式构建指令序列;反之如果只是单纯知晓曲率特征而缺乏关于定位细节的知识的话,则更适合运用半径模式来进行操作规划[^3]。
