阶梯剖视图_UG10.0阶梯剖视图2种操作方法

随着UG软件的不断升级，很多功能都出现重大变化，如工程图的操作方法跟之前的低版本软件的操作方法就有很多不同，我们首先来看看阶梯剖视图吧！了解更多UG技术资讯可添加王老师微信：15815000815

1：打开零件图→启动→制图→取消

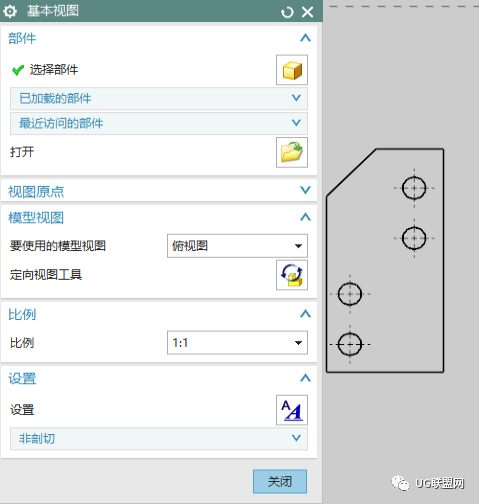

2：基本视图→在空白地方点击左键→完成

3：插入→视图→剖视图→①-④步骤完成

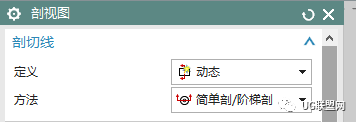

① ：剖切线→动态

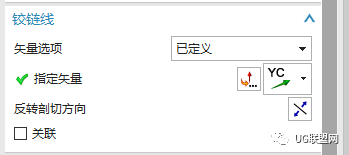

② ：铰链线→已定义

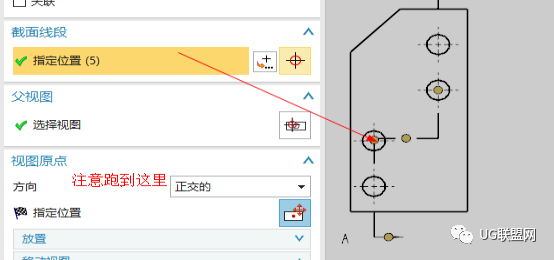

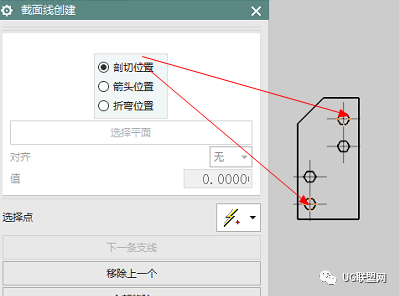

③ ：截面线段→点一下后会跑到∕视图原点(指定位置)→再重新点∕截面线段(指定位置)

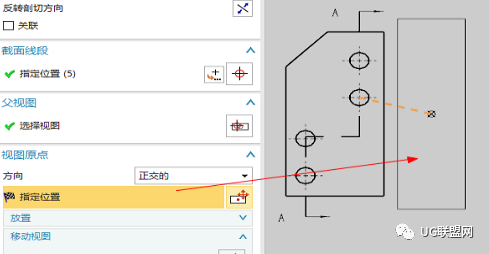

④ : 视图原点(指定位置)

第二种方法

1：插入→视图→轴测剖→①∕④→完成

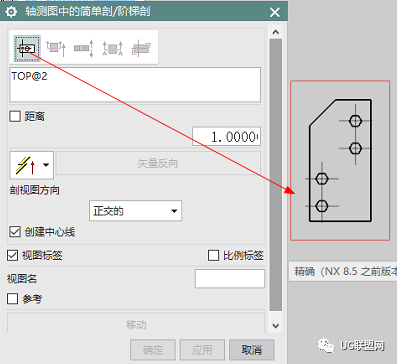

① ：选择父视图

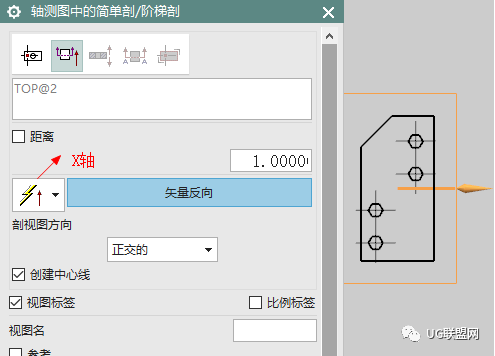

② ：定义箭头方向矢量→X轴→应用

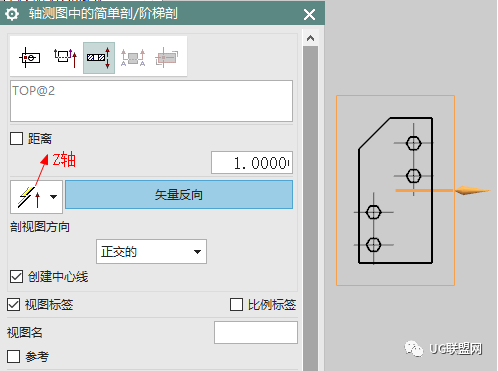

③ ：定义剖切方向→Z轴→应用

④ ：剖切位置→确定

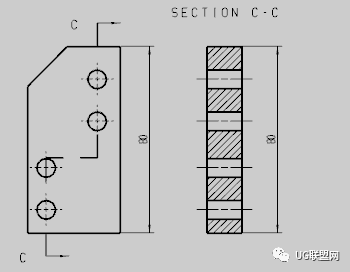

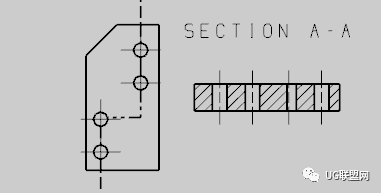

2：完成如下图
