完整的称重系统通常由称重传感器和称重显示器(即称重仪器)组成，下面将对其进行详细介绍。

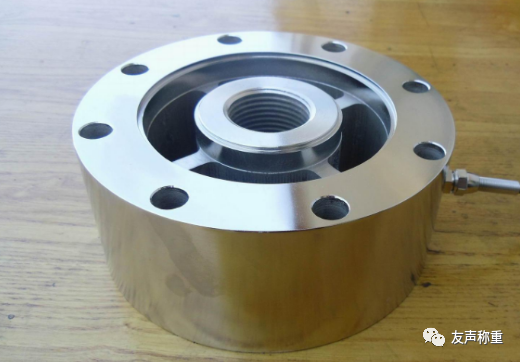

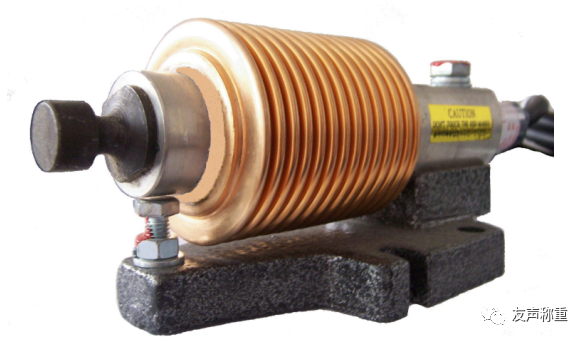

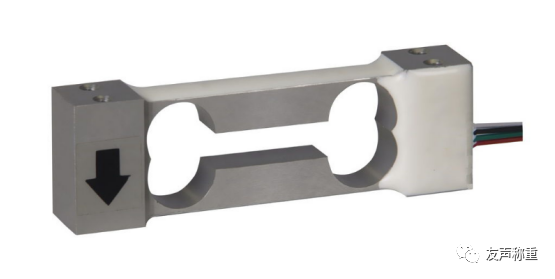

一：称重传感器
有四线制和六线制称重传感器。
四线制：
EXC +，EXC-：电源线，即仪器到传感器的直流电源。
SIG +，SIG-：信号线，即传感器输出的信号线，输出到仪器。
六线制：
除了上述四根导线之外，还有四根导线系统之外的两根导线：
SEN +，SEN-：反馈线，即传感器会将实际接收到的电压值反馈给称重仪器。
二：称重传感器与仪器的连接方式
1.传感器接线盒
传感器电线汇集在接线盒中，并通过主电缆连接到仪器。
2.直接并联
总电缆被仪器连接一根，并且现场的所有传感器均已连接到该电缆。
三：如何判断称重传感器的质量?
首先，我们必须知道在什么情况下需要判断传感器的好坏。有两点：
1.仪表显示的重量与实际重量不匹配，相差比较大。
当我们使用标准砝码检查秤的准确性时，如果发现仪表显示的砝码与砝码的砝码相差很大，并且标定不能更改秤的零点和量程，则我们必须考虑传感器是否未损坏。在实际工作中，我们遇到过这样的情况：一个包装秤，装满饲料的包装重量为20KG，但是当用电子秤检查包装重量时，它或多或少，并且目标量为20KG则大不相同。
2.警报代码“ OL”出现在仪表上。
此代码表示超重。如果指示灯频繁报告此代码，请检查传感器是否损坏。
四：如何判断传感器的质量
1.测量电阻
(1)如果有传感器说明手册，会容易得多。首先使用万用表测量传感器的输入和输出电阻，然后将其与说明手册进行比较。如果差异很大，它就是坏了。
(2)如果没有说明手册，则测量输入电阻，即EXC +和EXC-之间的电阻;输出电阻，即SIG +和SIG-之间的电阻;桥电阻，即EXC +至SIG +，EXC +至SIG-，EXC-至SIG +，EXC-至SIG-之间的电阻。
如果不满足，则可以确定传感器已损坏。
2.测量电压(仪表已通电)
我们接触的传感器的输出灵敏度通常为2 mv / V，这意味着传感器输出信号的每1V激励电压对应于2 mv的线性关系。
无负载时，使用万用表的mv文件测量SIG +和SIG-线之间的mv数。如果约为1-2毫伏，则是正确的;如果mv数特别大，则表明传感器已损坏。
加载时，它会与加载的重量成比例增加，最大值为5V(激励电压)* 2 mv / V(灵敏度)=约10mv，如果不是，则表示传感器已损坏。
