【显卡型号】 GTX960-2GD5

【故障现象】开机不显示

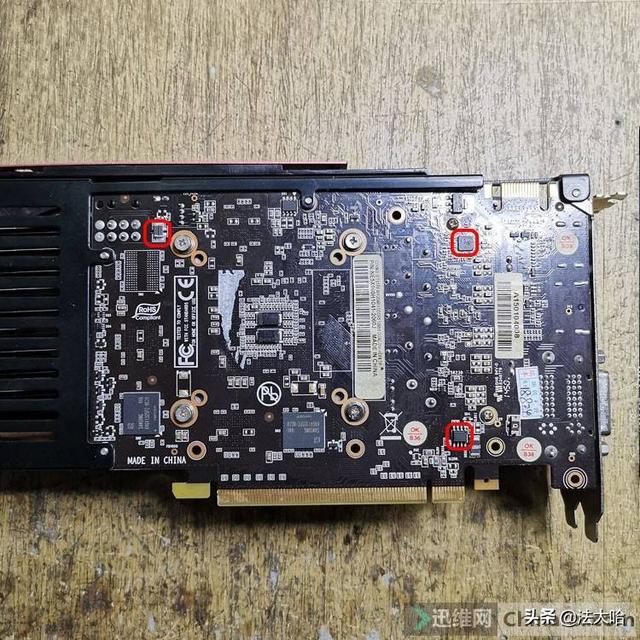

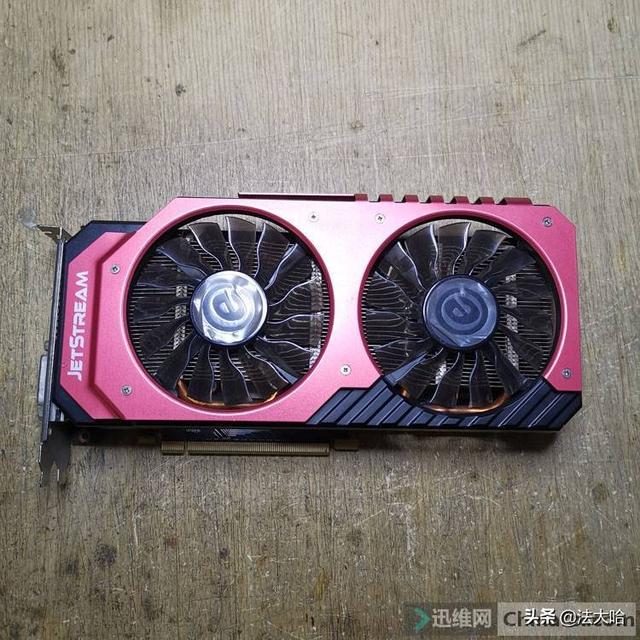

前几天本论坛一个老铁给我发过一片显卡，老实说这个牌子的显卡我第一次维修，他好像说是铭瑄的可是我压根就看不到铭瑄的标签，不管他什么牌子了直接发图看看：

GTX960-2GD5显卡开机不显示维修 图1

GTX960-2GD5显卡开机不显示维修 图2

刚开始拿到显卡，测试了几组供电的阻值，VDDC_5V =504Ω；NVVDD=11Ω；FBVDD=41Ω；PEX_DDV=73Ω，几组都正常。

GTX960-2GD5显卡开机不显示维修 图3

一开始我担心GPU挂了，因为这个显卡老铁说之前到别处修过后用了一段时间又出问题了，检测发现PEX_12V 供电的一个保险电阻烧糊了，重新换一个电阻，因为供电没有短路故障，只能上机测试几组电压，发现几组：1.VDDC_5V 测试的是5V正常，2.NVVDD=0.45V电压偏低这个不正常。

在负载没有短路漏电的情况下，一般电源芯片本身损坏的可能性大，因为到这里电压都不正常了，下面的两组供电肯定也不会正常了。然后，测试芯片外围的零件，发现NVVDD供电芯片MOS管G极的阻值异常，只有十几Ω，又两个都有问题，然后直接换MOS管，阻值一组是正常的了，另外一组还是偏低，虽然不是十几Ω但是几百Ω也是不正常的。

经过测试发现MOS管驱动芯片有漏电，更换后阻值正常了，测试FVBDD供电芯片时发现阻值也不正常，检测是芯片本身问题，一起换了，上机测试故障依旧，看样子NVVDD供电芯片坏了，直接换芯片后，测试几组电压都正常了。

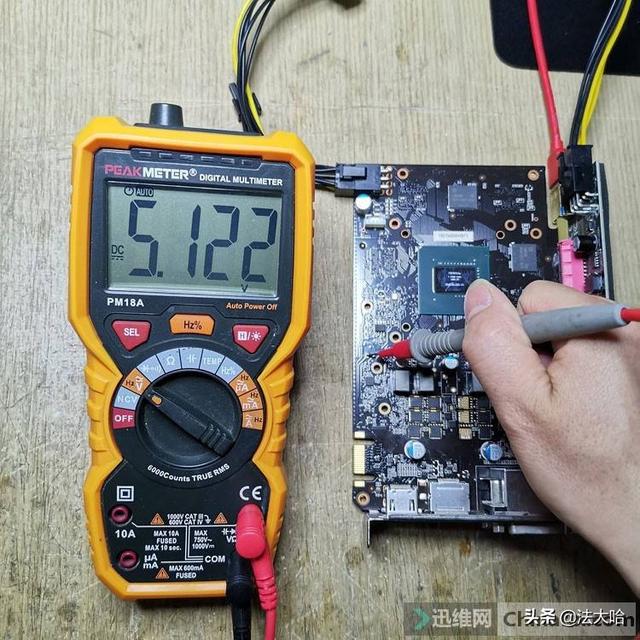

1.VDDC_5V

GTX960-2GD5显卡开机不显示维修 图4

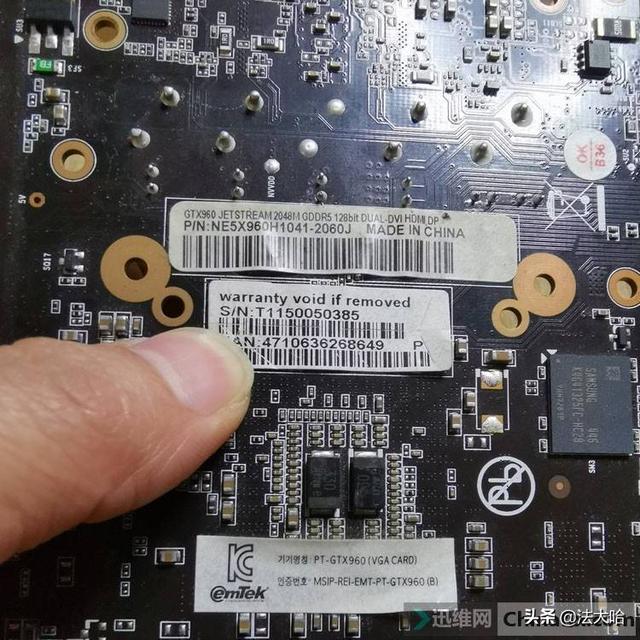

2.NVVDD

GTX960-2GD5显卡开机不显示维修 图5

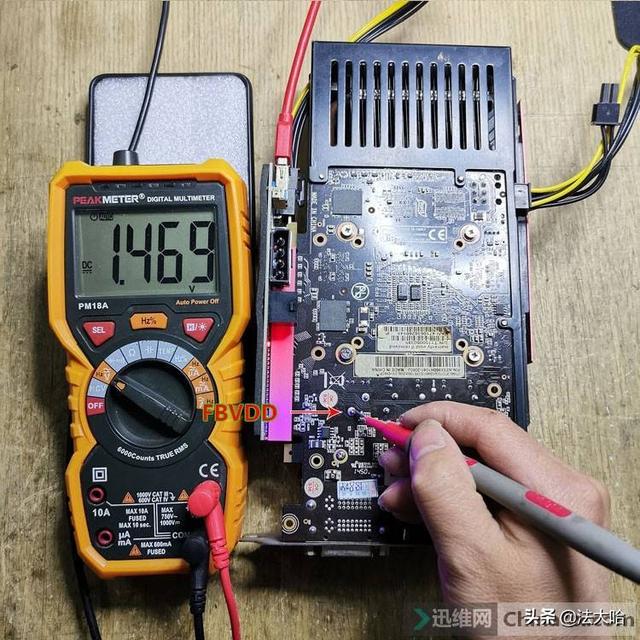

3.FBVDD

GTX960-2GD5显卡开机不显示维修 图6

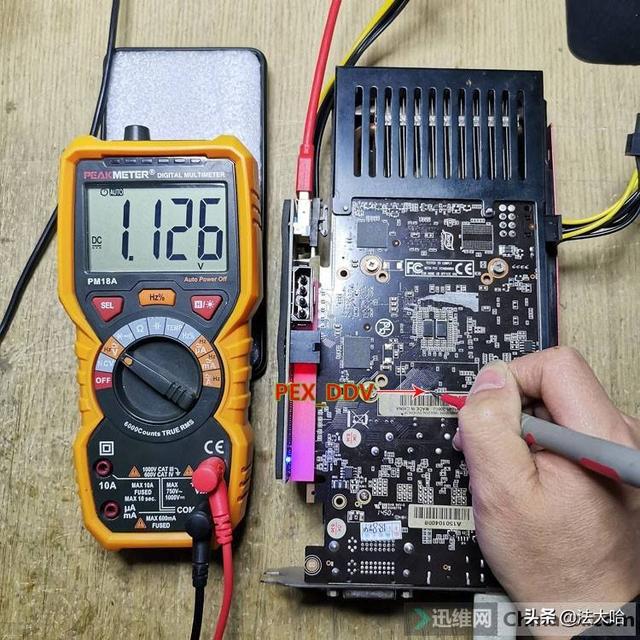

4.PEX_DDV

GTX960-2GD5显卡开机不显示维修 图7

电压都正常了。

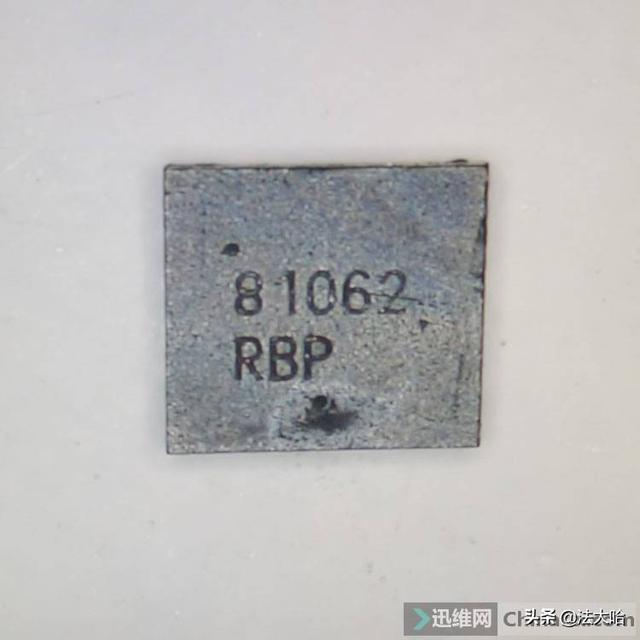

以下是这个显卡坏的元器件：

GTX960-2GD5显卡开机不显示维修 图8

GTX960-2GD5显卡开机不显示维修 图9

GTX960-2GD5显卡开机不显示维修 图10

GTX960-2GD5显卡开机不显示维修 图11

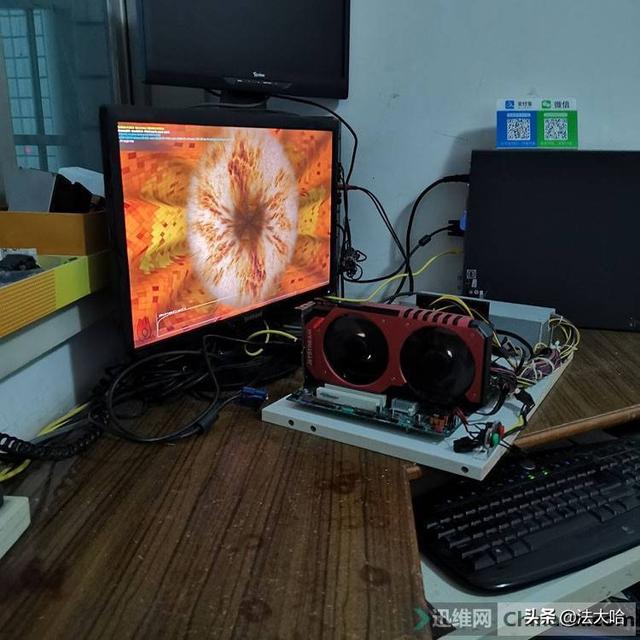

把显卡上好，上机测试一切正常。

GTX960-2GD5显卡开机不显示维修 图12
