PerceptionNeuron 插件提供了将Noitom 动捕设备PerceptionNeuron 发出的动捕数据传入UnrealEngine 来驱动相应的角色运动的功能。UnrealEngine可以使用两种数据源的动捕数据:

1)由Axis Neuron发出的动捕数据，其中包括Axis Neuron的实时动捕数据和Axis Neuron 播放的预录制动捕数据；

2)预先导入引擎的 BVH asset。

数据导入到UE4（非实时）

下面将详细地介绍 PerceptionNeuron 插件的具体使用方法。

创建测试工程

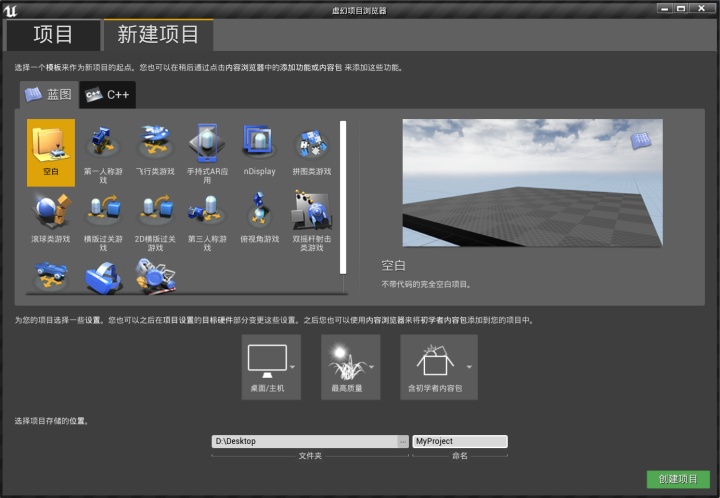

首先我们新建一个测试工程，为了简单起见我们建立一个基于蓝图的空白工程”MyProject”。

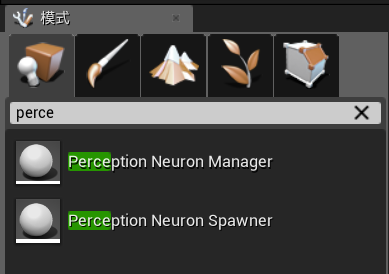

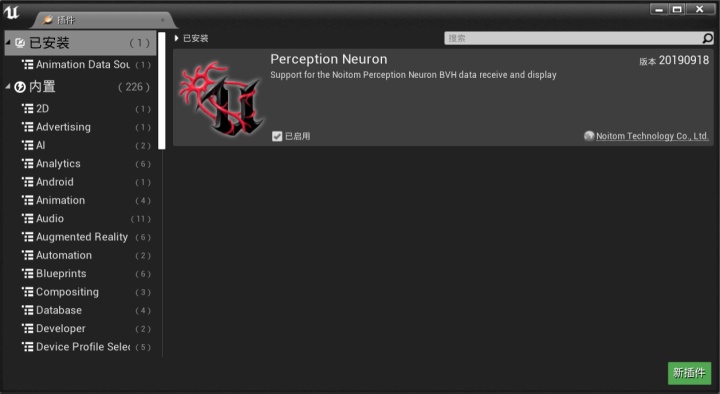

创建完测试工程之后我们关闭项目，将PN Pro的UE4对应版本插件放到工程根目录下的Plugins 文件夹（没有的话就自行创建）。重新启动编辑器，打开测试工程，打开菜单 Editor -Plugins 查看 PerceptionNeuron 插件是否安装成功并且已经随编辑器启动，如下图：

创建 Animation Blueprint

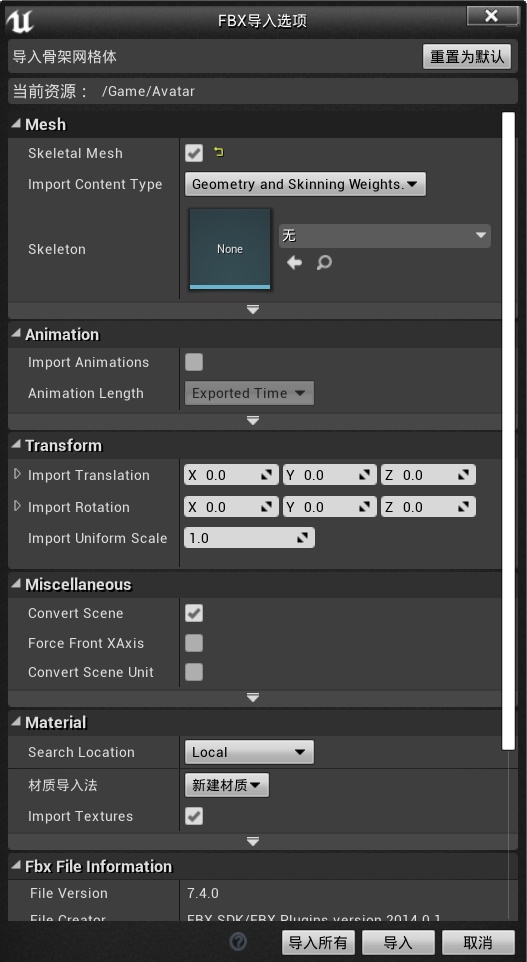

现在我们可以导入预先制作好的带有骨骼的模型了。我们导入一个 FBX，在导入配置中一定要选中”Skeleton Mesh”

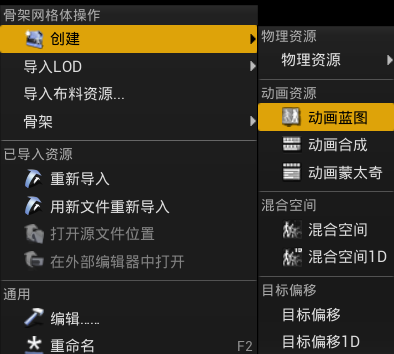

现在在Content Browser中我们可以看到已经成功导入资源库的Avatar 和 Avatar_Skeleton，接下来在Content Browser中右键点击模型，基于模型创建一个动画蓝图。

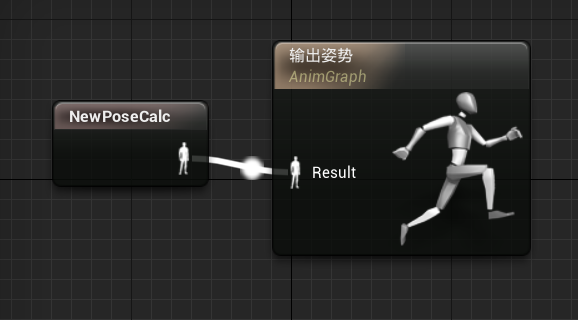

现在在 Content Browser 中我们可以看到刚刚创建的 Avatar_Skeleton_AnimBlueprint,用鼠标左键双击我们刚刚创建的Animation Blueprint来对其进行编辑。在Anim Graph中点击鼠标右键来创建一个NewPoseCalc Node，将NewPoseCalc Node连接到Final Animation Pose Node上面。当然你也可以根据自己的需求对 NewPoseCalc Node 的输出做一些处理然后将最终结果输入Final Animation Pose Node，编译 Anim Graph。

Skeleton Retargeting PerceptionNeuron 插件定义了一套标准的骨骼结构。

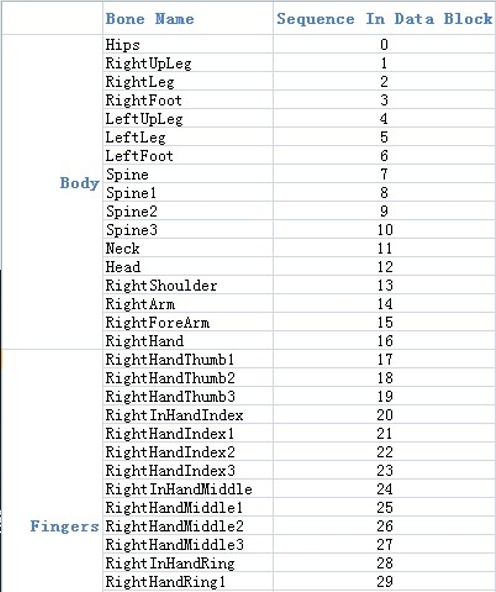

标准骨骼结构由 59 根骨骼构成：

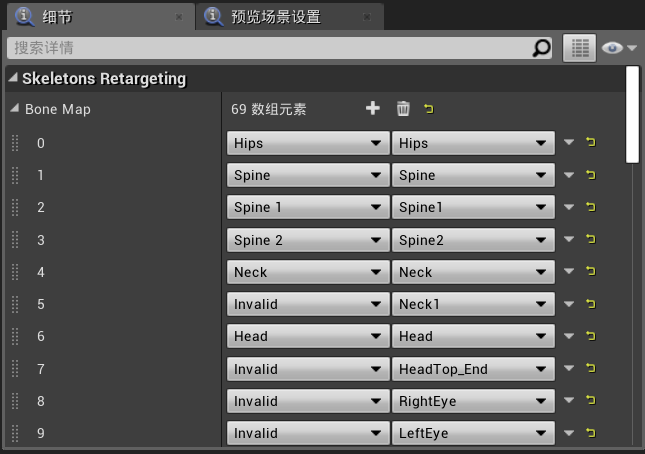

如果导入的骨骼不是标准骨骼那么你可能需要做一次Skeleton Ragergeting以保证最终动捕数据驱动的角色的动作能够符合预期。在Anim Graph中选中刚刚创建的NewPoseCalc Node，在Details窗口中会显示Skeleton Ragergeting相关的编辑选项，如下图：

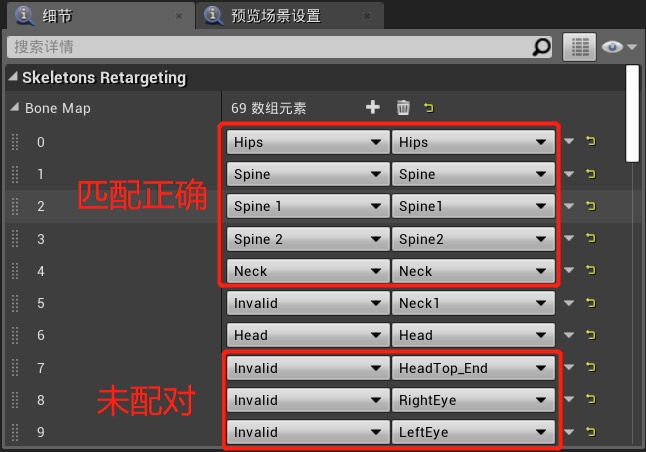

我们可以展开Bone Map项来编辑Skeleton Ragergeting，左边一列是 PerceptionNeuron 插件定义的标准骨骼名字，右边一列是我们自定义的Skeleton的骨骼名字，如果导入的 Skeleton 的骨骼名字完全符合 PerceptionNeuron 插件定义的标准骨骼名字，那么左右两列的骨骼名字会自动映射正确。如果自定义的 Skeleton 中包含标准骨骼中没有定义的骨骼名字，那么插件将会自动使用 Invalid 映射此骨骼名字，并且此骨骼在动画播放的过程中会保持相对父骨骼静止。

我们可以通过点击左右两列中的骨骼名字来调整Skeleton Ragergeting的骨骼映射关系，Skeleton中每一根骨骼同时被多根PN骨骼驱动是没有意义的，所以右列中每一根骨骼的名字必须是唯一的。Bone Map中的骨骼数量可能要比实际导入的骨骼数量多，这是由于UE 将Mesh也识别成了骨骼的原因，也许这是一个 bug。必要的时候我们可以删除左列中名字为Invalid的骨骼映射来提高计算效率。我们可以手动添加和删除一对骨骼名字映射：

创建 Actor Blueprint

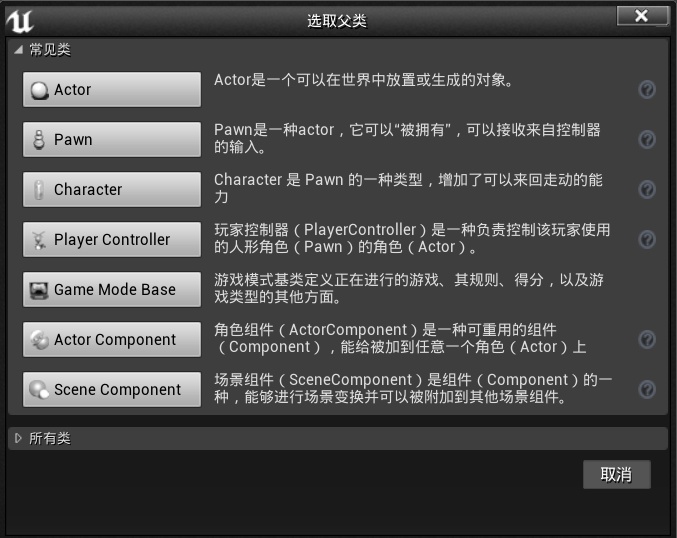

创建一个Blueprint Class，后续我们会使用这个Blueprint Class创建用于测试的角色。简单起见我们选择Actor作为Parent Class，并将新建Actor Blueprint命名为”AvatarBlueprint”。

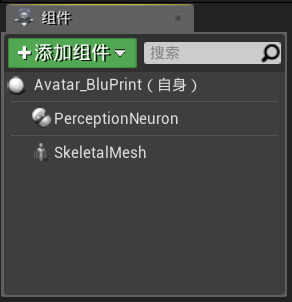

鼠标左键双击AvatarBlueprint打开BP编辑器，开始编辑AvatarBlueprint。点击Add Component添加一个PerceptionNeuron Component组件，再次点击Add Component添加一个SkeletalMesh Component组件：

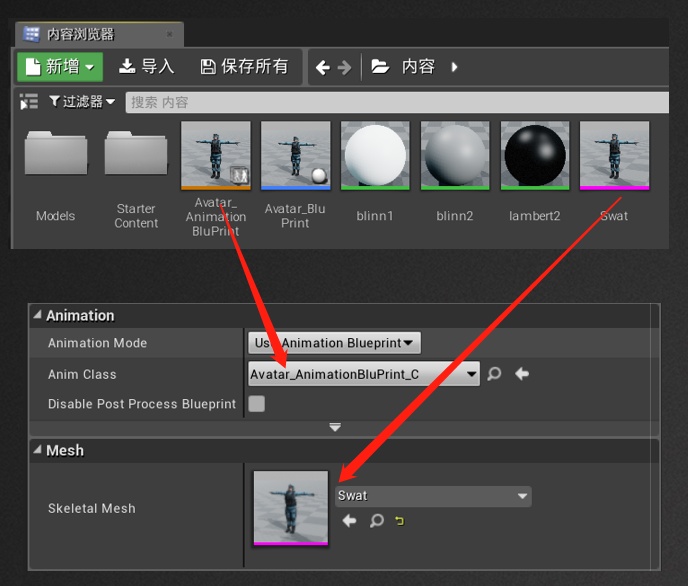

点击新添加的SkeletalMesh Component，在右侧的Details窗口中设置SkeletalMesh Component属性：

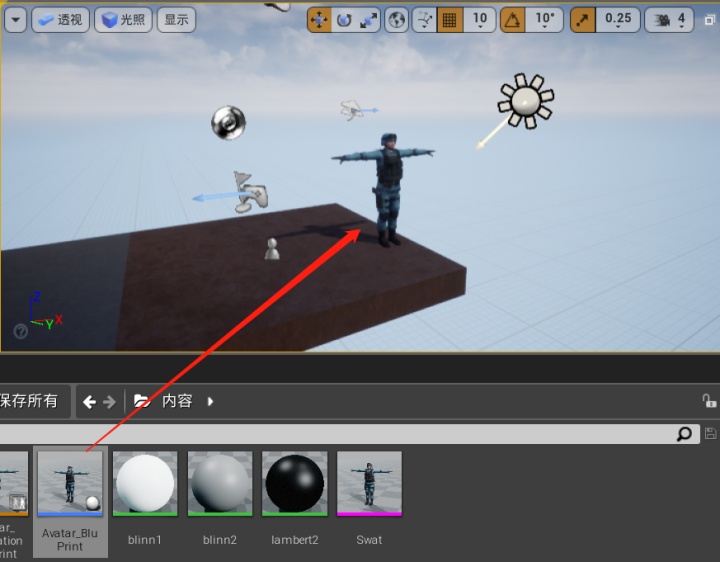

编译AvatarBlueprint并关闭BP编辑器。创建Actor Instance并设置数据源，拖拽新建的 AvatarBlueprint到场景中来创建一个Actor：

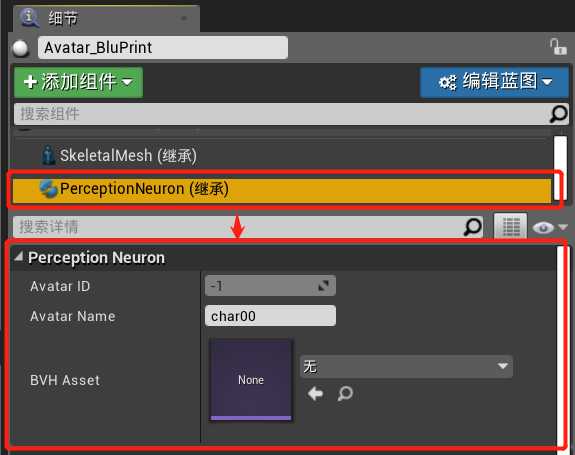

选中场景中刚刚创建的Actor，然后在Details窗口中选中Actor的PerceptionNeuron Component，我们会在Details中找到Perception Neuron下的属性Avatar Name和BVH Asset：

Avater Name当Actor使用网络数据源驱动动画的时候用于标识Actor使用的网络数据流的名称（Axis Neuron发出的每个Avatar的动捕数据都使用一个Avatar Name来标识，我们可以使用Avatar Name属性来区分发给不同角色的数据）。当属性BVH Asset被赋值的时候 Avatar Name失效，Actor动画使用BVH asset数据源驱动。

BVH Asset

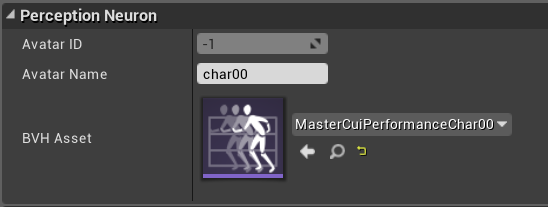

BVH Asset 属性为一个BVH asset的引用。BVH asset需要我们使用BVH动捕数据文件来创建。当属性BVH Asset被赋值的时候Avatar ID失效，Actor动画使用BVH asset数据源驱动。

BVH asset数据源

BVH（Biovision Hierarchy）是Biovision开发的一种用于存储动捕数据的文件格式。我们可以将BVH格式数据文件导入UnrealEngine来生成 BVH asset。BVH asset中存储着 BVH 文件中保存的动捕数据，将BVH asset作为数据源设置给Actor，Actor会自动读取其中的动捕数据来驱动动画。

导入BVH文件

我们可以通过三种方式来导入 BVH 格式数据文件：

1）将BVH格式数据文件直接放到工程目录下的Content目录下，UnrealEngine会自动检测 Content目录中文件发生改变，自动导入BVH格式数据文件来生成BVH asset；

2）直接拖动 BVH 格式数据文件到Content Browser窗口；

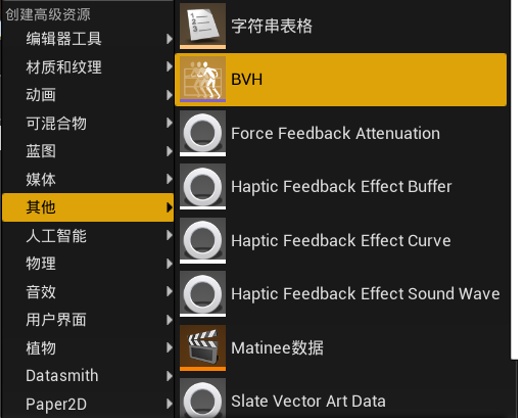

3）Content Browser窗口空白处点击鼠标右键，在右键菜单中选择Miscellaneous—BVH。
