在建筑工程中，模板虽然是一种辅助性结构,但是在混凝土施工中起着至关重要的作用，而且模板的设计与组装工艺是混凝土施工中不容忽视的一个重要环节。

文末有资料的获取方式

模板支撑是建筑施工的主要设施，从近年来模板垮塌事故原因分析，主要原因可以归纳为：材料、没有经过设计计算、支撑强度不足、整体稳定性差、工程管理不到位，现场未按照专项施工方案施工等。

今天分享的《模板工程施工工艺及质量管控要点》《模板工程施工技术要点解析交底》资料中，主要涉及到木模板支模体系、结构施工工艺流程及模板工程质量管控方法、模板工程做法、模板工程做法与关键节点控制、支模施工关键工序分解、模板工程质量通病与防治等内容。《模板工程施工技术要点解析交底》

文末有资料的获取方式

模板工程

一、结构施工工艺流程及模板工程质量管控方法

二、模板工程做法

三、模板工程质量通病与防治

四、管理动作

五、目标样板

六、安全文明施工

一、结构施工工艺流程及模板工程质量管控方法

结构施工工艺流程及模板工程质量管控方法
模板工程质量管控流程图
模板工程质量管控依据及方法
预埋件和预留孔洞允许偏差
现浇结构模板安装允许偏差
预制构件模板安装允许偏差
模板拆除主控项目
模板验收主控项目

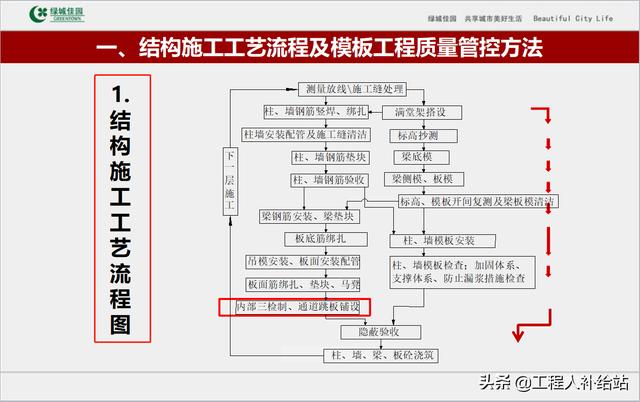

1.结构施工工艺流程图

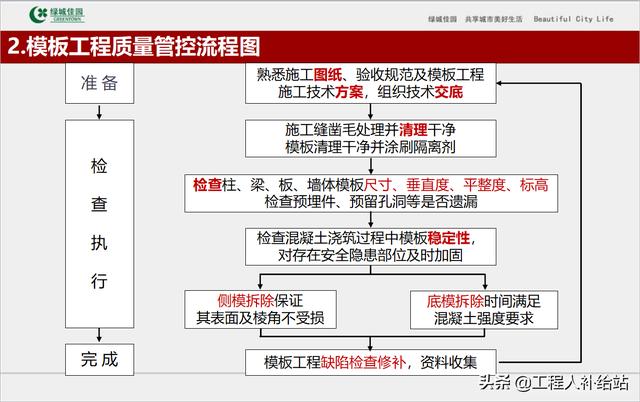

2.模板工程质量管控流程图

3.模板工程质量管控依据及方法

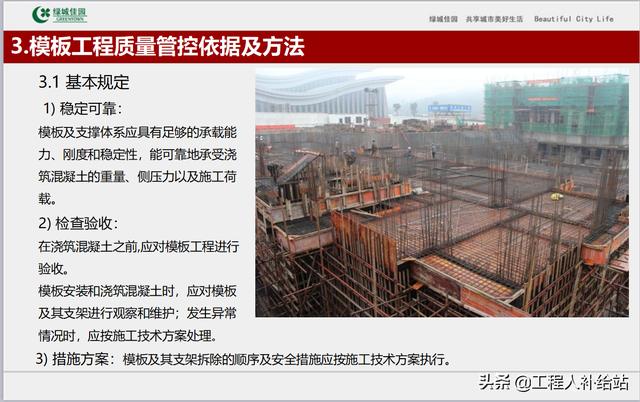

基本规定

1) 稳定可靠：

模板及支撑体系应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。

2) 检查验收：

在浇筑混凝土之前,应对模板工程进行验收。

模板安装和浇筑混凝土时，应对模板及其支架进行观察和维护；发生异常情况时，应按施工技术方案处理。

3) 措施方案：

模板及其支架拆除的顺序及安全措施应按施工技术方案执行。

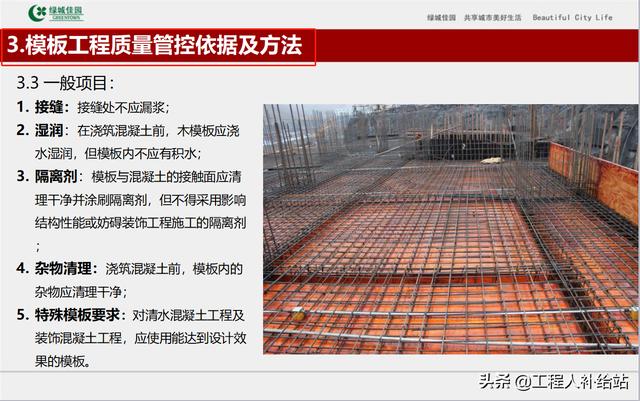

模板工程质量管控依据及方法

3.模板工程质量管控依据及方法

模板工程施工技术要点解析交底

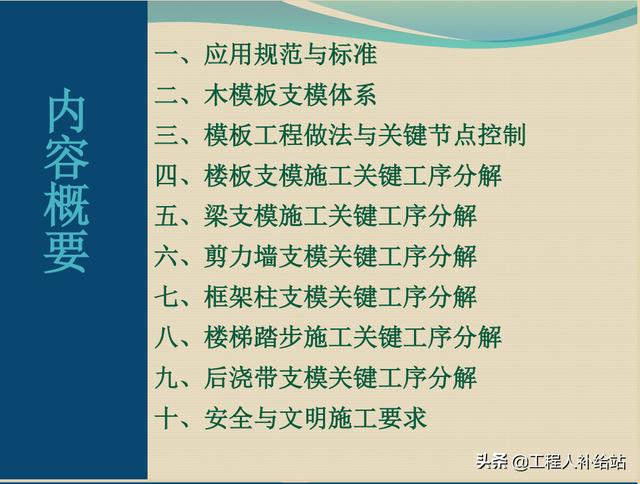

内容概要

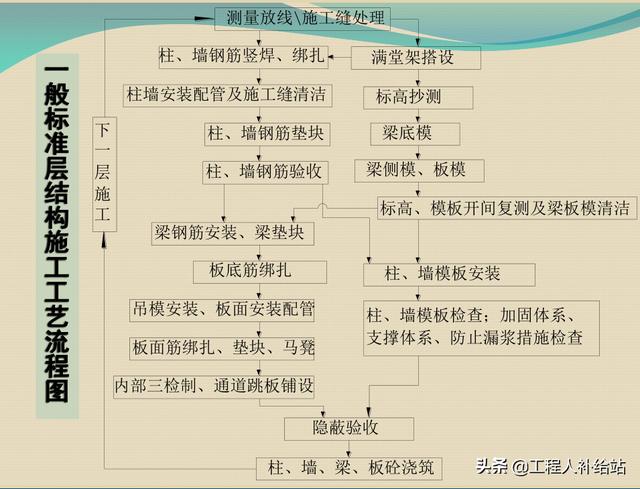

一般标准层结构施工工艺流程图

施工技术准备 ——施工方案与交底

施工方案

模板工程施工方案应由技术经理组织编制，由技术经理组织项目相关人员进行讨论和审定，确保方案的正确性和可实施性。

技术交底

技术交底应由生产经理组织，由现场工程师编制完成。施工前应分别对劳务管理人员和现场作业人员进行交底，杜绝方案与现场“2张皮”现象。

模板及其支撑系统质量控制措施

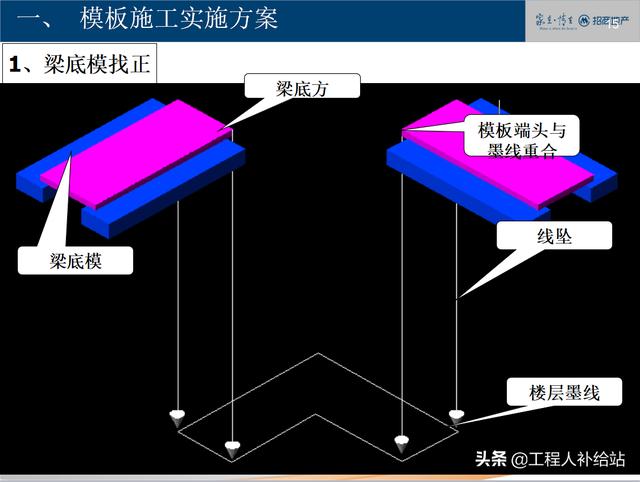

一、模板施工实施方案

1、材料配制

2、模板配制

二、支撑体系与质量把控

三、模板工程质量通病

四、模板验收及验收记录

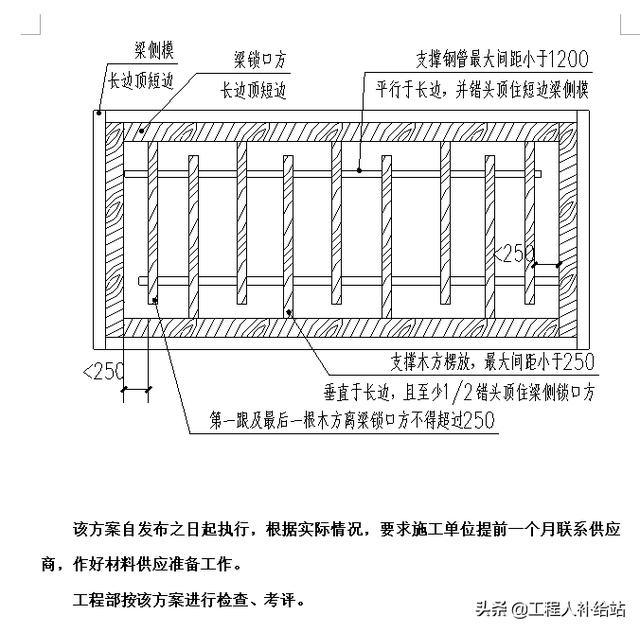

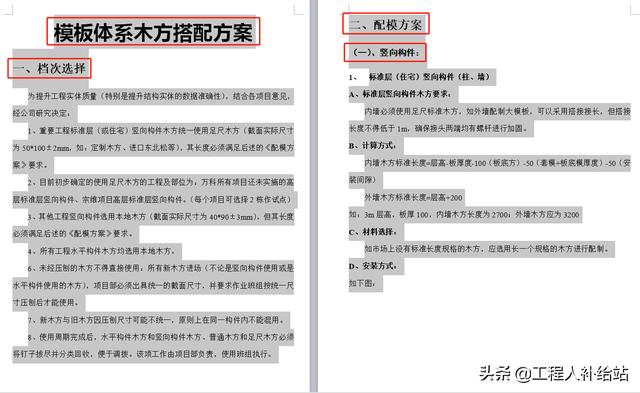

模板体系木方搭配方案

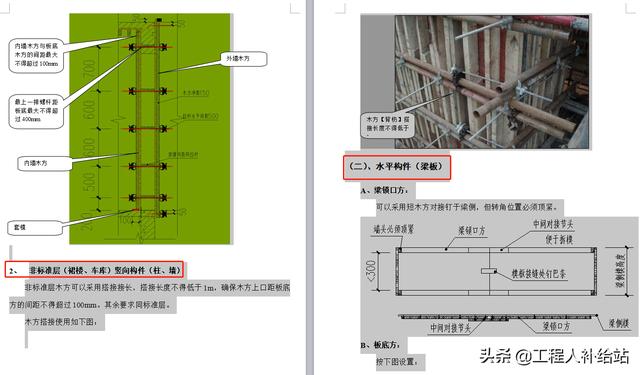

2、非标准层(裙楼、车库)竖向构件(柱、墙)

模板配制方案

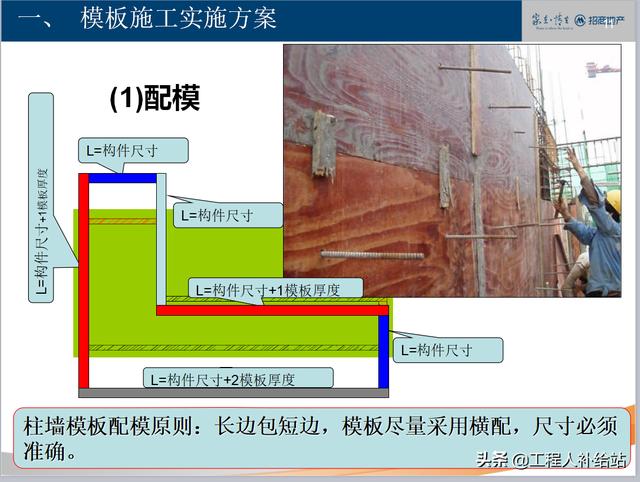

柱模配制
梁模配制
板模配制
梯间模板配制
筒体模板配制

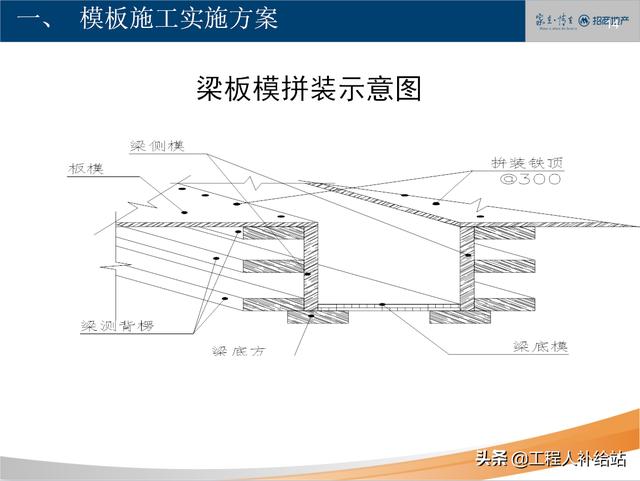

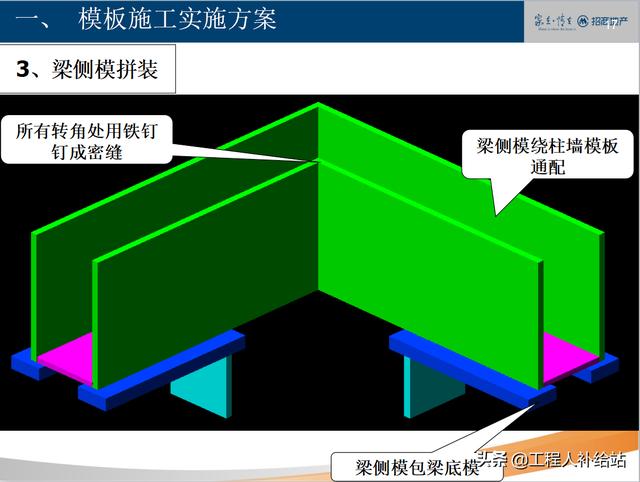

模板配制——梁模

配模原则：

1.板模压梁侧模，梁侧模包梁底模(梁侧模高度=梁高-板厚-板底模厚度+梁底模厚度)

2.套割尺寸准确，节点处密缝拼模

3.大模靠边、原边压角原则

4.配模必须使用圆盘锯集中配制，圆盘锯不得上楼层。

5.限制使用手工锯及手提电锯配模

6.边模、吊模【高度大于100高】立面统一高出混凝土成型面50mm；100高以下的吊模、所有挑板侧模及梯步吊模上口与混凝土面平齐，做到整齐划一。
