220v正反转电机接线法_单相220伏电容电机，倒顺开关与接触器正反转控制

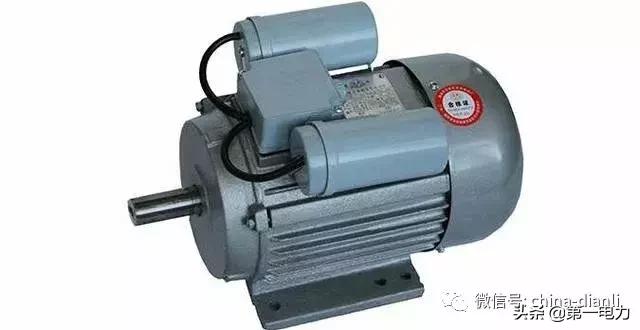

单相220伏电容电机，是日常生活中比较常见的一款电机，如果在固定方向下运行，要改变电机运行方向，方法比较简单。需要经常切换运行方向的，大多是使用倒顺开关或交流接触器来控制，其起出线比较多，接线比较绕人。

电容电机正反转原理，只要改变主绕组或者副绕组中，任意一组中的零火线的位置，电机的方向就会发生改变，这里我们改变主绕组的。

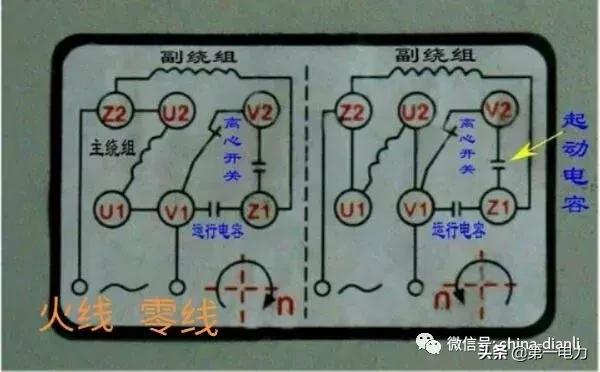

有固定运行方向的，偶尔调换一下方向，只要在电机接线盒内，将接线端头，Z2、U2、U1、V1、的连接片对调一下即可。如图，例如:如果连接片是连接在Z2、U2和U1、V1上的，那么，要改变运转方向，只要将连接片改成Z2、U1和U2、Z1,可以看到，其主绕组的零火线位置改变了，电机的方向就改变了。

用倒顺开关来改变电机运行方向

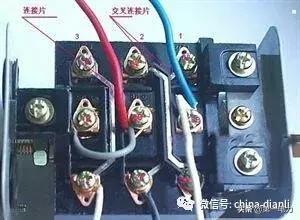

倒顺开关的原理: 是三组触头中，其中两组1、2，在倒顺的位置上，通过连接片，使其出线端方向发生改变。

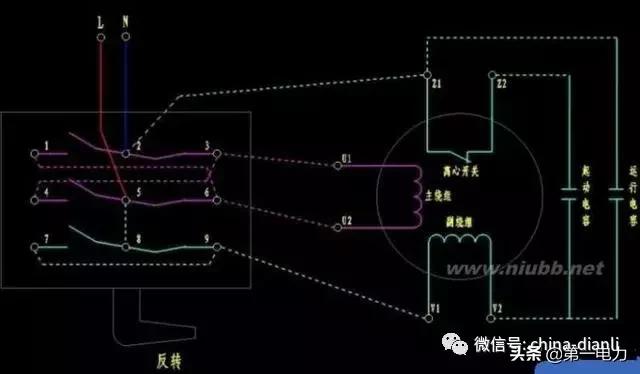

所以，只要将电机接线盒里两个连接片拆掉，从主绕组U1、U2接线端头上连接两根导线，连接在倒顺开关的第一组和第二组出线端，倒顺开关第一组触头，第二组触头的进线端接上电源线。在倒顺开关倒顺位置上，就会改变电机主绕组线圈的零火线位置。再从副绕组Z2、V1接线端头上连接两根导线，通过倒顺开关到第3组触头，直接连接到电源上，这样，在倒顺开关的倒顺位置上，电机的运转方向是相反的。

用交流接触器就相对简单了，如图。

用两个交流接触器KM1 KM2控制电机的正反转，接触器KM1、KM2、的第一组、第二组触头相同，接电源给副绕组供电。KM1、KM2第三组、第四组触头同样接电源，给主绕组供电，但零火线的位置是相反的，以达到正反转的目的。

二次控制线路是正反转互锁控制电路，防止KM1、KM2、同时吸合造成电源短路。
