AutoCAD标注样式的国标设置方法

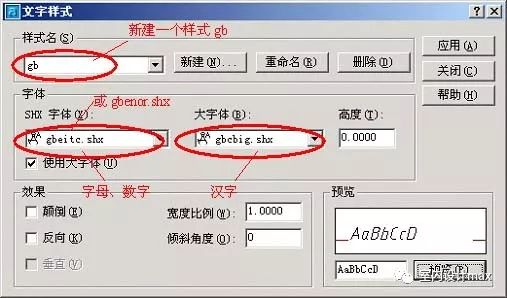

文字样式的设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体(SHX字体)，少使用Windows下的TrueType字体(TTF字体)。下图是符合国标的文字样式。

尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。

第一步：设置公共参数(1~5) 1，新建gb样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。
图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。

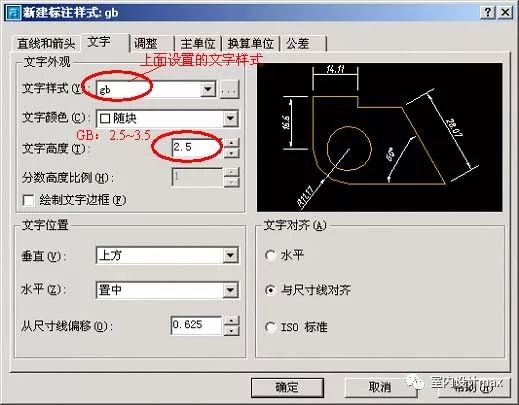

2，选择尺寸文字样式

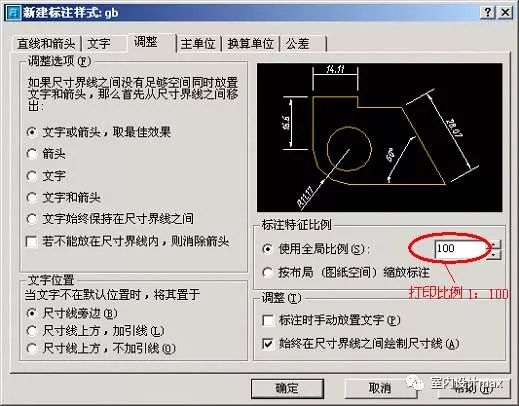

3，考虑标注比例因子
比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。如果利用布局，则选择“按布局(图纸空间)缩放标注”，不必指定DIMSCALE的值。

4，单位可以是缺省值。

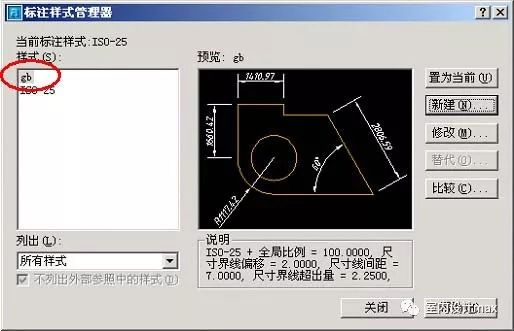

5，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。

第二步：分别设置各子样式(6~14)：线性标注、直径标注、半径标注、角度标注

6，设置线性尺性标子样式

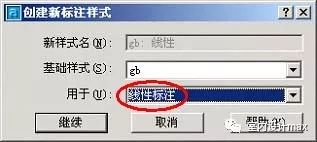

紧接5继续“新建”，在“用于”下选择“线性标注”。

7，点击“继续”，为线性标注设置参数。

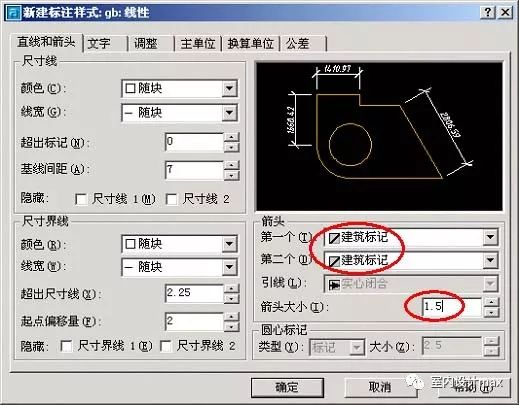

对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。
其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。

8，点击确定，看到gb样式下的线性标注子样式。

9，设置直径标注子样式。

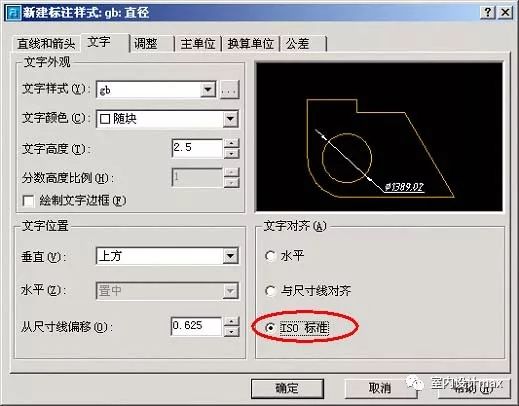

紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注(这只是一种习惯)。

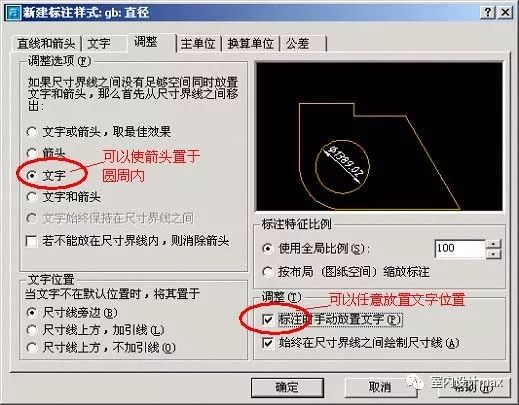

10，对直径标注的文字及箭头位置作调整。

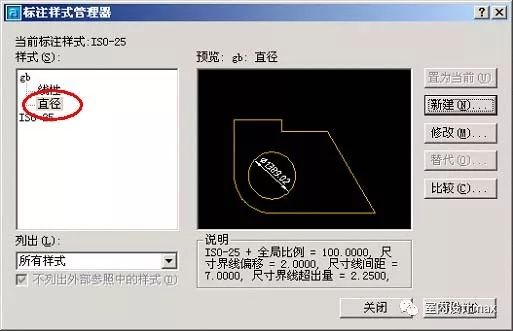

11，点击“确定”完成gb样式下的直径标注子样式。

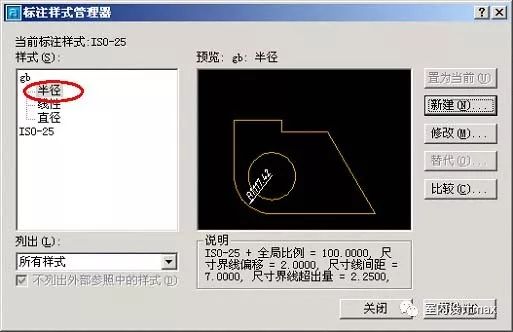

12，半径标注子样式与直径标注的设置完全相同。
注：即使是建筑图，其直径、半径、角度尺寸仍用箭头。半径标注子样式与直径标注的设置完全相同。

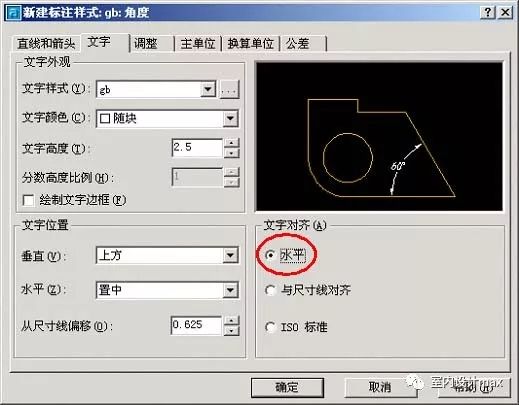

13, 设置角度标注子样式。
角度标注国标要求文字水平注写。

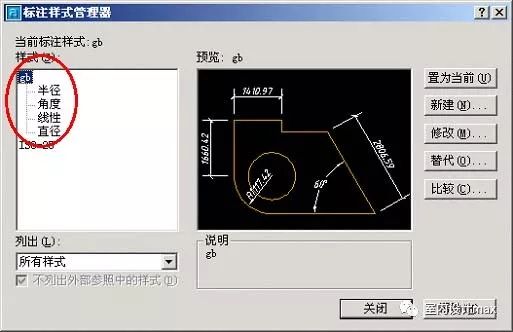

14，OK，符合国标的尺寸标主样式设置完毕，将gb样式置为当前样式即大功告成。
是不是有些麻烦，没关系，将设置好的样式保存与自己的样图中。

以下是文字详解：

以下介绍标注样式修改的各选项卡：

一、线和箭头： 　　

标注样式分为三个部分，即标注线、延伸线及标注文本。这三个部分都可以分别设置其颜色，另外标注线、延伸线还可分别设置它们的线宽。

标注线的延伸量的是当箭头样式使用的是斜杠线时(建筑上最常用)标注线向外的伸出量，由于机械制图一般采用的是箭头，所以些项无效。

标注线的抑制则为不显示，可以不显示标注线的前半段或后半段，或者都不显示(可以比较少见)，该项主要是针对不同的标注对象而进行局部修改，在标注 型式的设置时一般都保留而不抑制。 延伸线与标注线的延伸量即是延伸线超出标注线的长度。在机械制图中，一般设置为2。

延伸线与标注点的偏移量指的是当指定标注点时，延伸线起点与该点的距离，如果人指定了一段偏移量，则会看到延伸线不是开始于标注点，而是在标注点之 外出现。一般此值为0，则没有偏移量。

二、文本

文本指的是标注文本(以前版本称为注解)，你可以选择文本的字型、颜色、文本高度以及文本的位置等。

字型一般采用默认的standard就可以，因为标注文本与一般文本一样，没有什么特殊要求。

文本高度一般设置为3.5。

小数部分高度一般用于其他单位制，在机械制图的十进制中，该项无效。

文本的垂直位置一般为上侧，对于角度标注也可设置为中心(此时标注线断开)。

水平位置一般为对中，标注后再根据实际情况进行调整。

与标注线的偏移距离指的是文本底部与标注线的距离，设置为1。

文本的对齐方式有三种：水平、对齐标注线、ISO标准。ISO标准指的是文本在延伸线之间时平行于标注线，而文本在延伸线外时为水平。对于半径、直 径标注采用的是“ISO标准”，而其它的标注则采用“对齐标注线”。

三、对齐：　

对齐指的是标注的排列方式。 对于文本及箭头的排列，主要发生在标注距离小而不能同时容纳文本格箭头在两延伸线之间时，首先移到延伸线之外的对象。在选项中，一般选择的为第一项，即自 动调整文本和箭头，使用该项时，箭头总是首先移至线外，当你将文本移到线外时，如果线间能容纳箭头，则箭头会自动移至线内。

标注内容的比例是指文本的高度、箭头的大小等与尺寸有关的项按比例进行而显示出来。一般为“1”。 细致调整有以下两项：

标注时手动放置文本指的是在标注结束前还要确定文本的放置位置。一般不选。

始终绘制延伸线间的标注线。如果不选时，当箭头处于延伸线之外，则延伸线之间的标注线段不会绘出。所以该项应该选中。

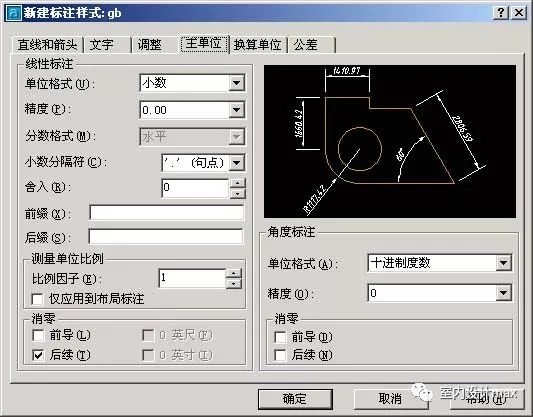

四、主单位：

在主单位选项卡中分为线性标注(包括半径、直径、坐标)和角度标注。

单位格式即为单位制，对于机械制图，使用的是十进制(Decimal)。

精度一般保留小数点后两位(即0.00),这样，制图过程中如图绘制不准确或标注时捕捉不准时可以从标注的小数部分反映出来。

小数点指的是小数点的样式，可以是逗号“,”或圆点“.”，在中国，还是用圆点好。

前缀和后缀是在标注尺寸的前或后增加一些字符，如直径符号“φ”，半径符号“R”或其它文字。

五、换算单位　

换算单位在机械制图中一般不采用，其中的选项大致与主单位中相同，不同的解释如下：

与主单位的倍数主要是针对不同的单位，如毫米和米，它们的倍数是1000，则可填入1000。

位置可选择换算单位位于主单位的下侧或者左侧。
