在我们维修行业中会接触到形形色色的家用电器，但在这其中少不了的自然是液晶屏的维修，液晶屏在使用期间难免会出现各各种各样的故障问题，接下来我来为大家讲解一下故障率最高的因为各个电压信号未实际到达Y驱动信号导致的问题。

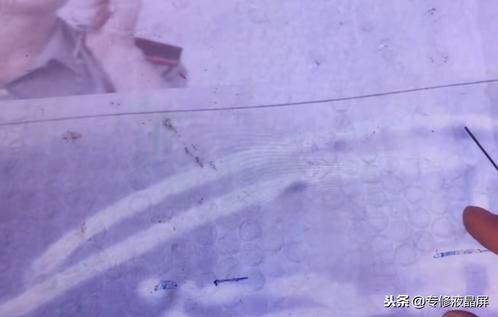

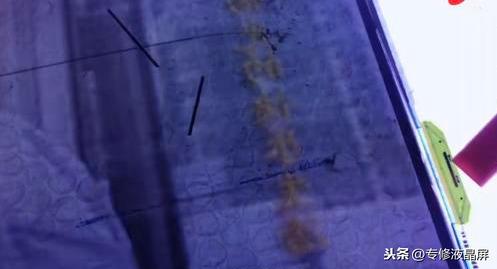

如图中所示，这就是因为Y侧驱动缺少信号导致的画面不正常 出现图像缓慢，首先我们要对图中这张液晶屏进行检查。 当我们开机后明显可以看到横置图像中三分之二不正常 当我们把液晶屏拆出来后先要观察Y驱动是否有损坏的地方因为如果有损坏或者芯片烧坏也会导致整个Y驱动信号不正常 当我们观察完以后并没有发现有任何损坏的地方 这就说明并不是外部原因导致， 接着我们下一步就要观察玻璃内部的ITO走线看一下有没有断线如果有断线就可以找出是那条电压这就很简单了 然而在我们找寻的过程中并没有发现有断的ITO线路 这样的话整个维修过程就变得有一点点难度了，这个时候我们通过观察不难看出横置图像三分之一处是有正常的图像的问题的出现也是在正常图像的后面 我们心中不免高兴了起来为什么呢？在这里我就要给大家做一个液晶屏的结构科普啦

---

接下来咱们为了找出该故障点是因为什么导致现在的画面 就要通过不正常的Y驱动上找出该位置上所有的电压焊点也就是点位 在这里大家一定会知道 一张液晶屏Y驱动所有需要的电压都有哪些 是的 Y驱动所需要的电压分别有VGH 20以上，VGL-6左右 VDD3.3 ,GEN STV CKV OE大约这几个电压组成 但是呢有的在其电压之上还分出输入和输出 这个大家以后遇到就会知道的在此我就不多做解释了以上就是Y驱动所需要的各个电压才会让屏幕出现正常的图像。好了给大家讲解完 我们就要去检修图中液晶屏的故障点啦。

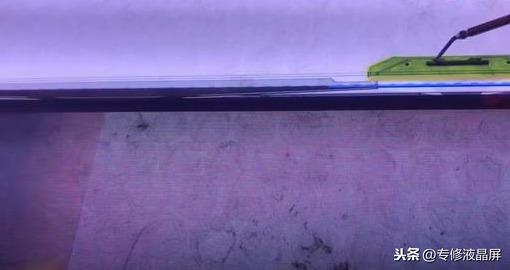

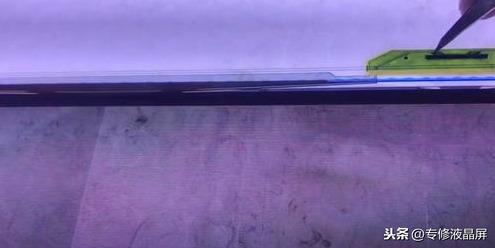

根据图像中咱们判断出第一个Y驱动是好的所以我们要对照第一个上所有的电压来测试出现问题画面不正常的地方 来实际来看一下到底哪个地方的电压不一样 当我们挨个刮开正常和不正常驱动上的焊点时 我们经过测量发现不正常的驱动上没有VGH电压得到这个结果就说明了我们的维修已经成功了一大半 不管他缺少了多少组电压我们都要重新输入给他才能看出还有无别的问题 经过我们测量后 已经确定缺少了VGH电压这个时候我们已经给焊点上了焊锡 接下来我们有两个可惜选择飞线的地方 第一个就是边板或者逻辑板因为所有的电压都是在逻辑板上所产生的 第二个就是三分之一处那正常的驱动上的焊点 当然了为了距离短一点我们选择了正常信号驱动上的焊点作为飞现的地方 只需要一根漆包线将正确的VGH电压连接到没有电压的焊点上这样的话我们就完成了操作

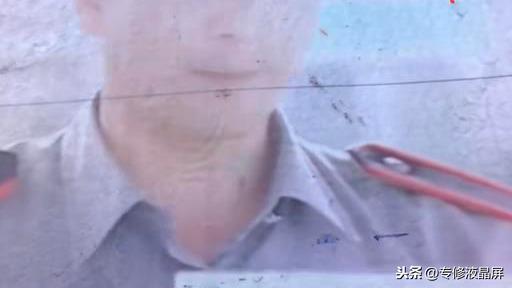

好了经过我们用漆包线连接Y驱动所缺失的电压后开机测试画面图像缓慢已经得到解决 这说明我们已经修复了这个故障 好了维修完成后咱们在次总结一下 该图中故障为横置三分之二图像显示缓慢 经过我们测试焊点发现有一组电压缺失 我们找到该电压显示正常的地方接入一根漆包线到不正常Y驱动焊点上后 图像正常好了这就是本次维修全过程 谢谢大家的阅读。
