随着LED业内竞争的不断加剧，LED品质受到了前所未有的重视。

LED在制造、运输、装配、使用过程中，生产设备、材料和操作者都有可能给LED带来静电（ESD）损伤，导致LED过早出现漏电流增大、光衰加速；因此，静电对LED品质有非常重要的影响。

LED的抗静电指标不仅仅是简单地体现它的抗静电强度，LED的抗静电能力与其漏电值、整体可靠性有很大关系。

一、LED静电失效原理：

由于环境中存在不同程度的静电，而静电感应或直接转移等形式，使LED芯片PN结两端积聚一定数量的极性相反的静电电荷，形成不同程度的静电电压。公众号：深圳LED网（ID:SZLEDCOC）

当静电电压超过LED的最大承受值，静电电荷将以极短的时间在LED芯片的两个电极间放电，从而产生热量；在LED芯片内部的导电层、PN结发光层形成1400℃以上的高温，高温导致局部熔融成小孔，从而导致LED漏电、变暗、死灯、短路等现象。

二、检测方法：

LED抗静电测试时，将静电直接施加在LED的两个引脚上，仪器的放电波形有严格的标准规定。其中有人体模式和机械模式：

人体模式：当静电施加到被测物体时，串联一个330欧姆的电阻，以此模拟人与器件的接触时电荷转移，人与物体接触通常在330欧姆左右，因此也称人体模式。

机械模式：将静电直接作用于被测器件上，模拟工具机械直接将静电电荷转移到器件上，因此也称机械模式。公众号：深圳LED网（ID:SZLEDCOC）

这两种测试仪器内部静电电荷储能量、放电波形也有些区别。采用人体模式测试的结果一般为机械模式的8-10倍。LED行业大多使用人体模式指标。

三、测试样品种类：

LED芯片、插件式LED、贴片式LED、LED模组、数码管以及LED灯具。

四、LED抗静电指标：

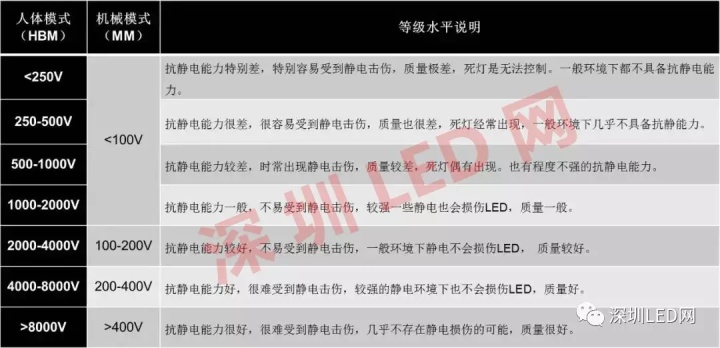

参考国际静电协会标准中的电压等级分类：
