铝模计算软件_铝模深化设计八个要点的实例分享

作者丨船长0301

本文作者分享了实例工程中铝模施工的深化设计要点，项目施工图设计完成后，项目部将图纸及相关资料发给铝模厂家，进行深化设计。施工单位技术人员与铝模厂家设计人员进行深化设计时，依据本文所阐述的八个要点，提高了现场施工效率、节约了成本。特分享给大家参考交流！

【注】铝模只配置标准层的铝模，非标层需要结合铝模、木模施工(如：首层是物业用房、外墙个别楼层存在造型挑檐等)。

一 加固体系

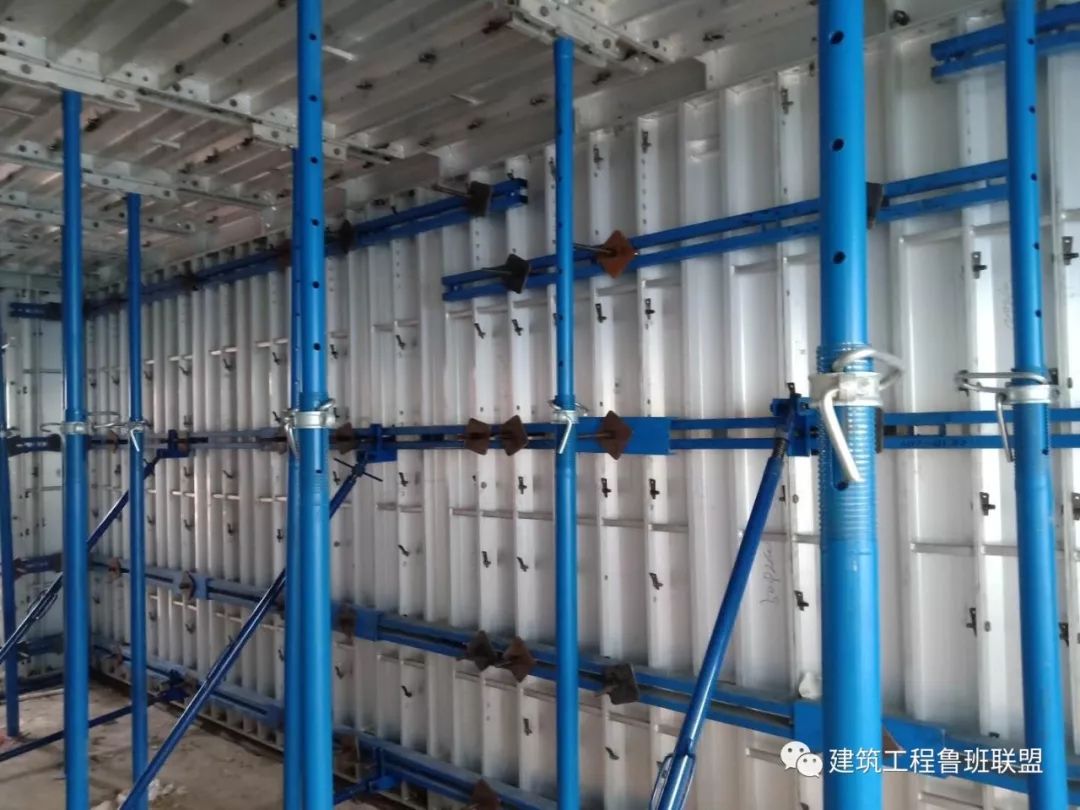

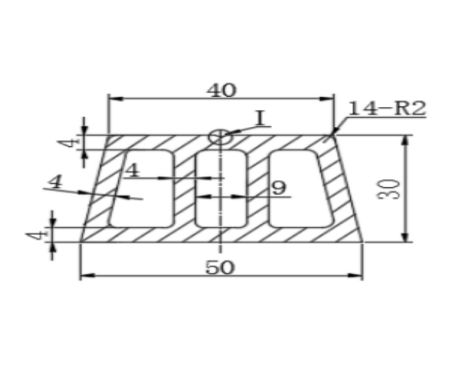

(1)外墙加固体系必须是：内墙4道背楞，外墙5道背楞。背楞规格：墙背楞第一、二、三道采用80X30X2.5矩形管，第四、五道采用50X30X2.5矩形管。

(2)转角及异形墙体设置定型背楞；墙体的转角端必须设置对拉螺杆。

(3)立杆排布间距≤1200mm，龙骨平行短边方向布置。

(4)斜撑间距≤1600mm，距端≤600mm。

(5)K板二套；标准竖向支撑三套；悬挑构件(阳台、飘板)、楼梯设置四套支撑。

(6)对拉螺杆直径不应小于18mm。

二 反坎优化

1、厨卫阳台反坎与主体结构一同施工，成型效果较好，避免后期二次结构时重新支设木模、浇筑混凝土。

2、反坎宽度同二次结构宽度；反坎高度要与砖的模数匹配，便于后期二次结构砌筑。

3、反坎要设置背楞。如没有背楞混凝土浇筑时会出现涨模现象。

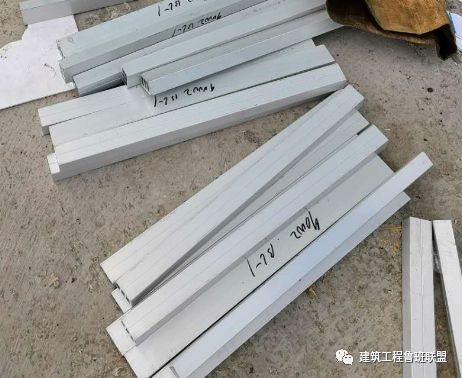

反坎增加背楞

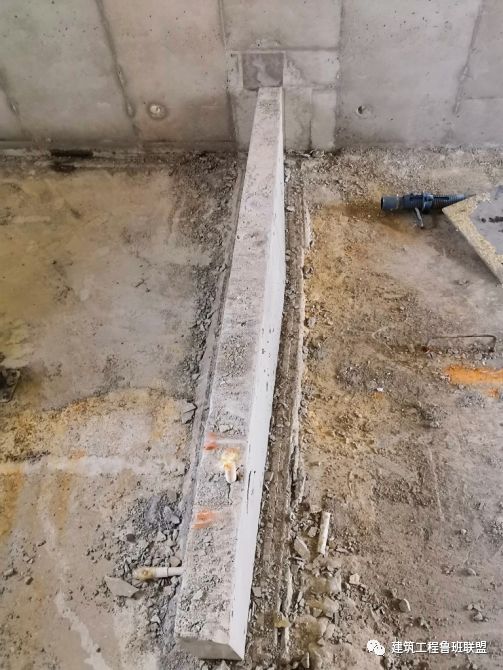

反坎无背楞，出现涨模现象

4、反坎浇筑的方法有两种。

第一种是反坎做吊模，用吊架固定，吊架与顶板连接用穿墙螺栓固定。此种方法的弊端是：吊模、吊架固定困难；混凝土浇筑过程中容易出现偏移。

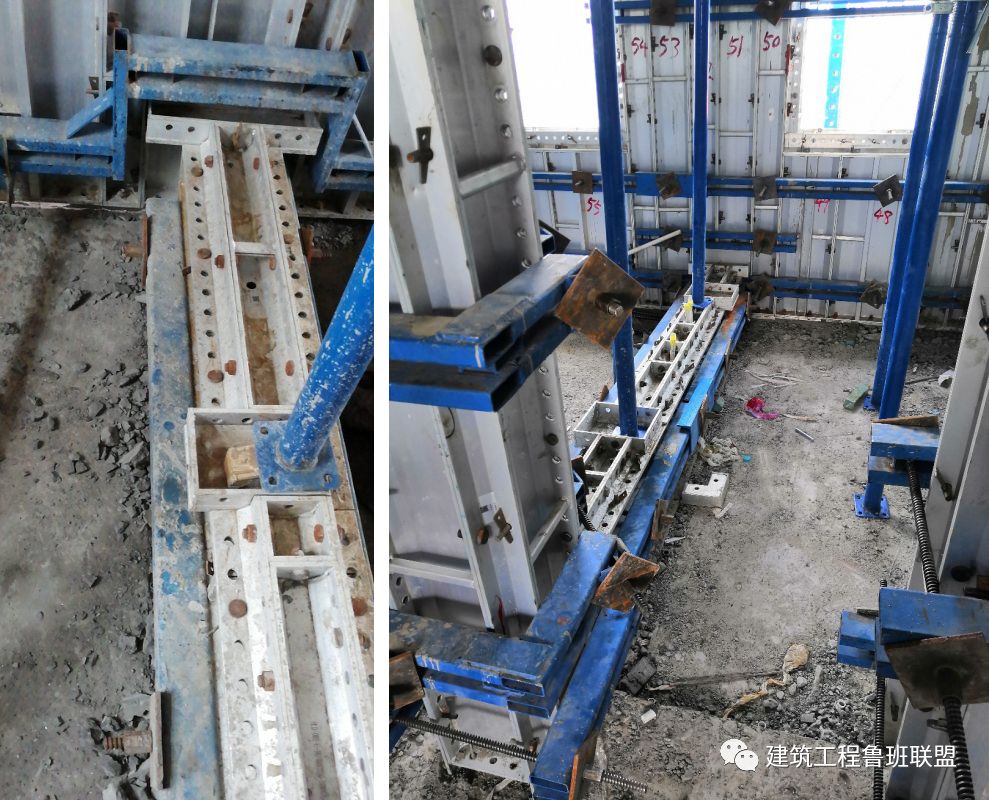

吊模、吊架

吊架通过穿墙螺栓与顶板连接

第二种方法是反坎放在下面与墙体连接。此种方法反坎的浇筑成型质量较好。需要注意：墙体浇筑时，混凝土塌落度要合适，确保混凝土能够流入反坎中，同时安排专人用手持振捣棒振捣，确保反坎混凝土振捣密实。

三 门垛、下挂梁

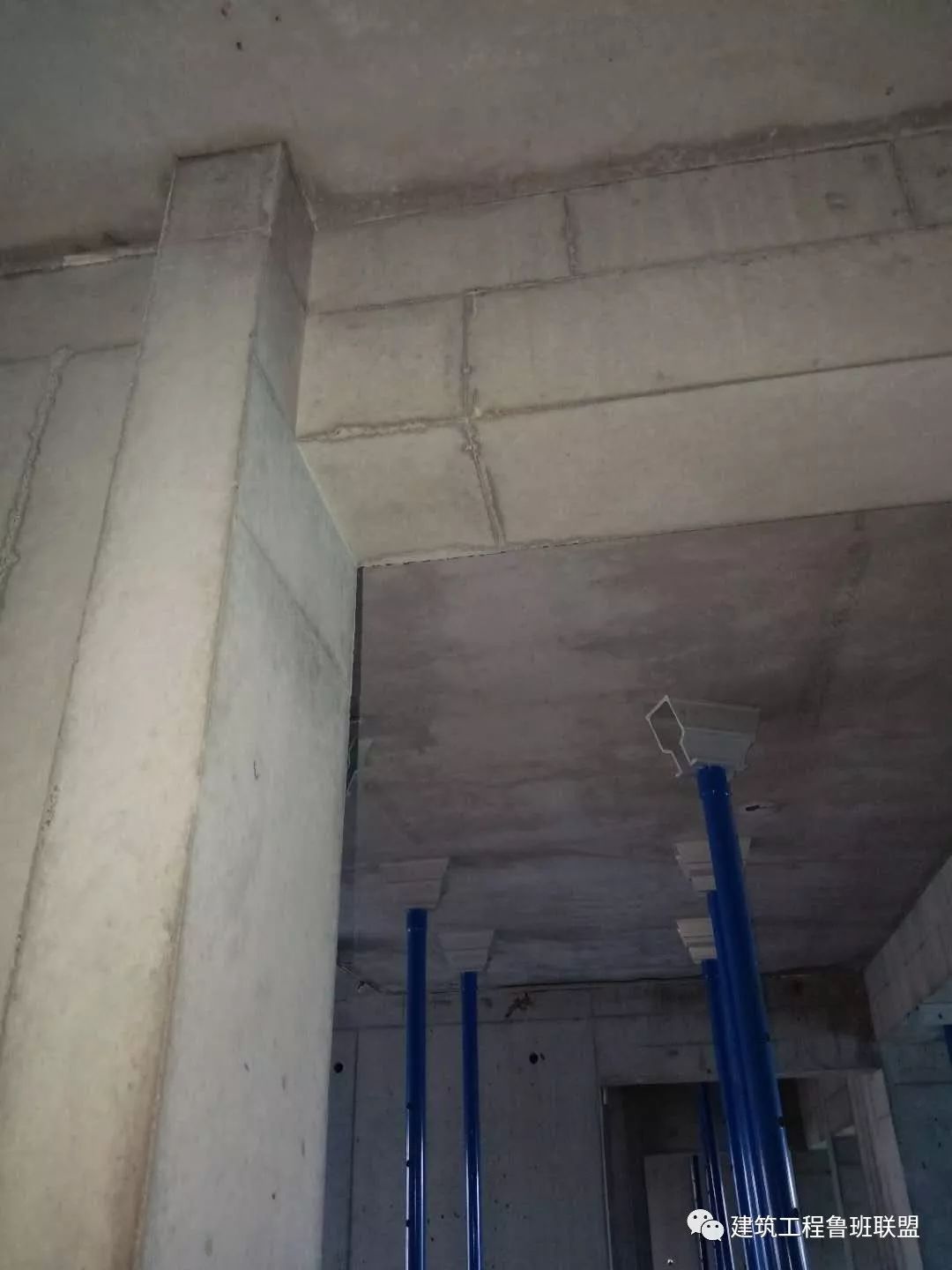

与现浇剪力墙相邻的墙垛、门垛、窗跺≤300mm时一次性现浇，优化为现浇墙体。门洞过梁优化为下挂梁，门洞下挂梁梁底标高=门洞标高+10mm。

二次结构墙垛优化为现浇

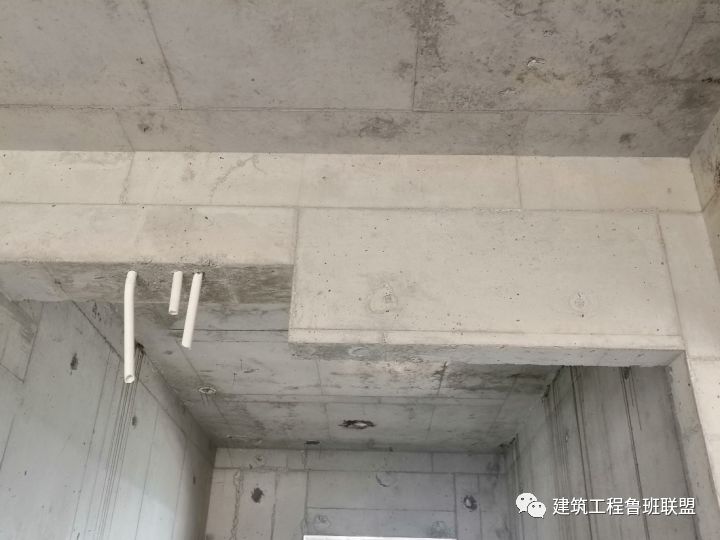

过梁优化为下挂梁

四 楼梯

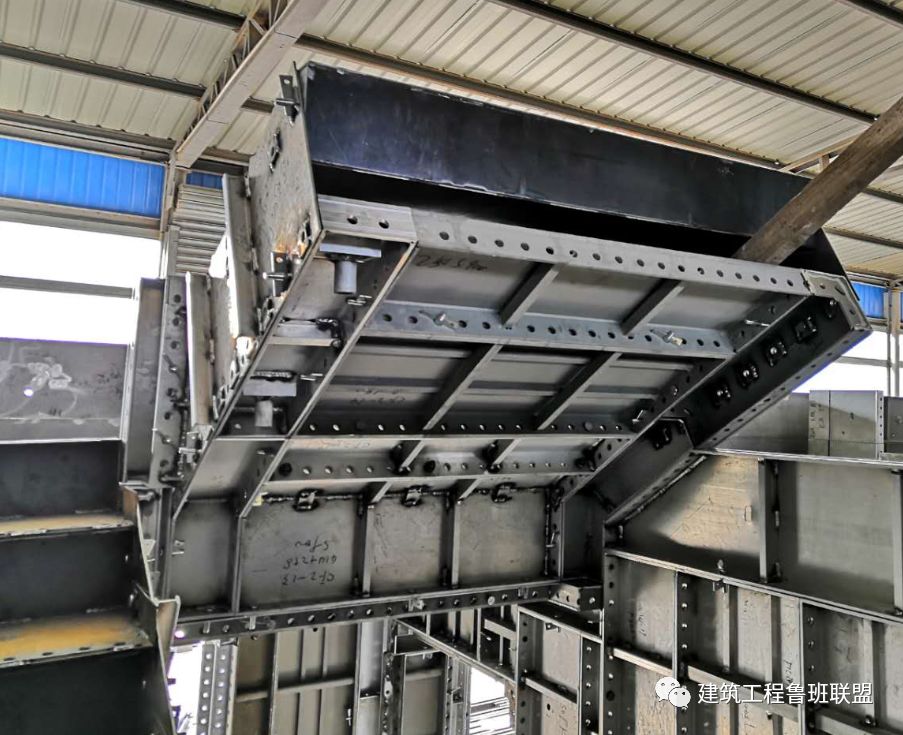

楼梯设置上三步，并设置滴水线。

楼梯上三步

楼梯滴水线

五 传料口

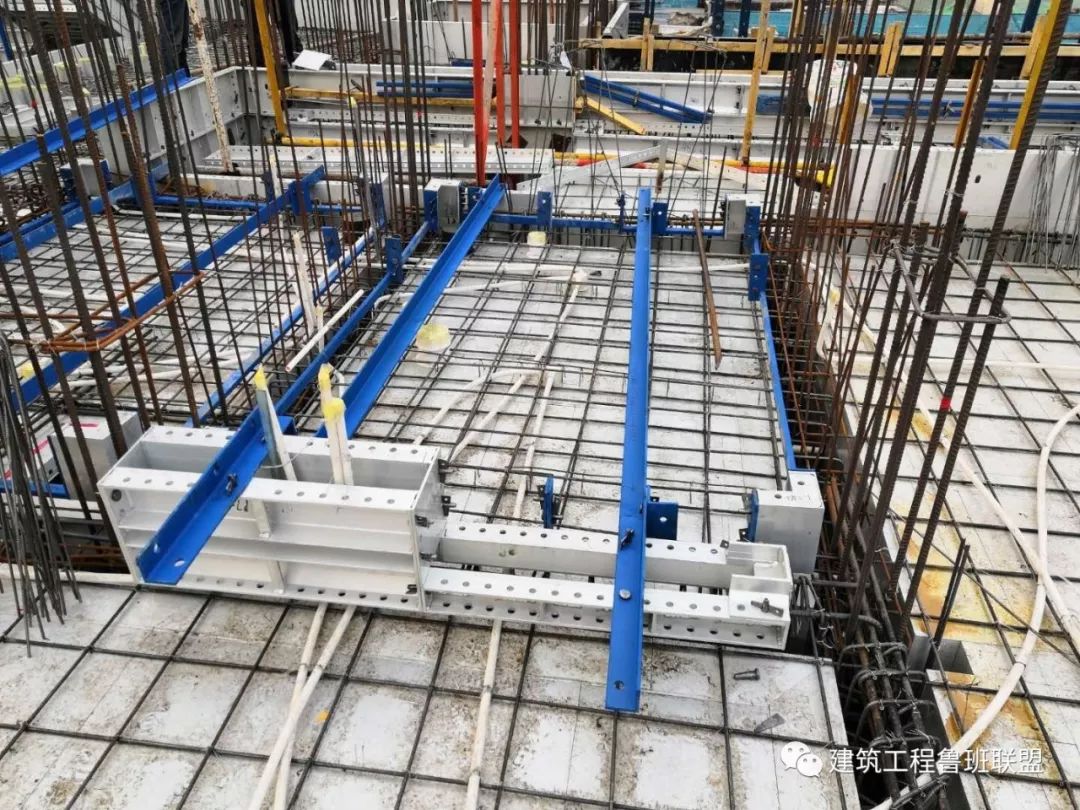

传料口采用铁质模板，在传料口模板的四边的下半部分按照顶板钢筋间距留置“梳子口”便于钢筋穿过，同时钢筋在传料口位置断开，便于后期传料。

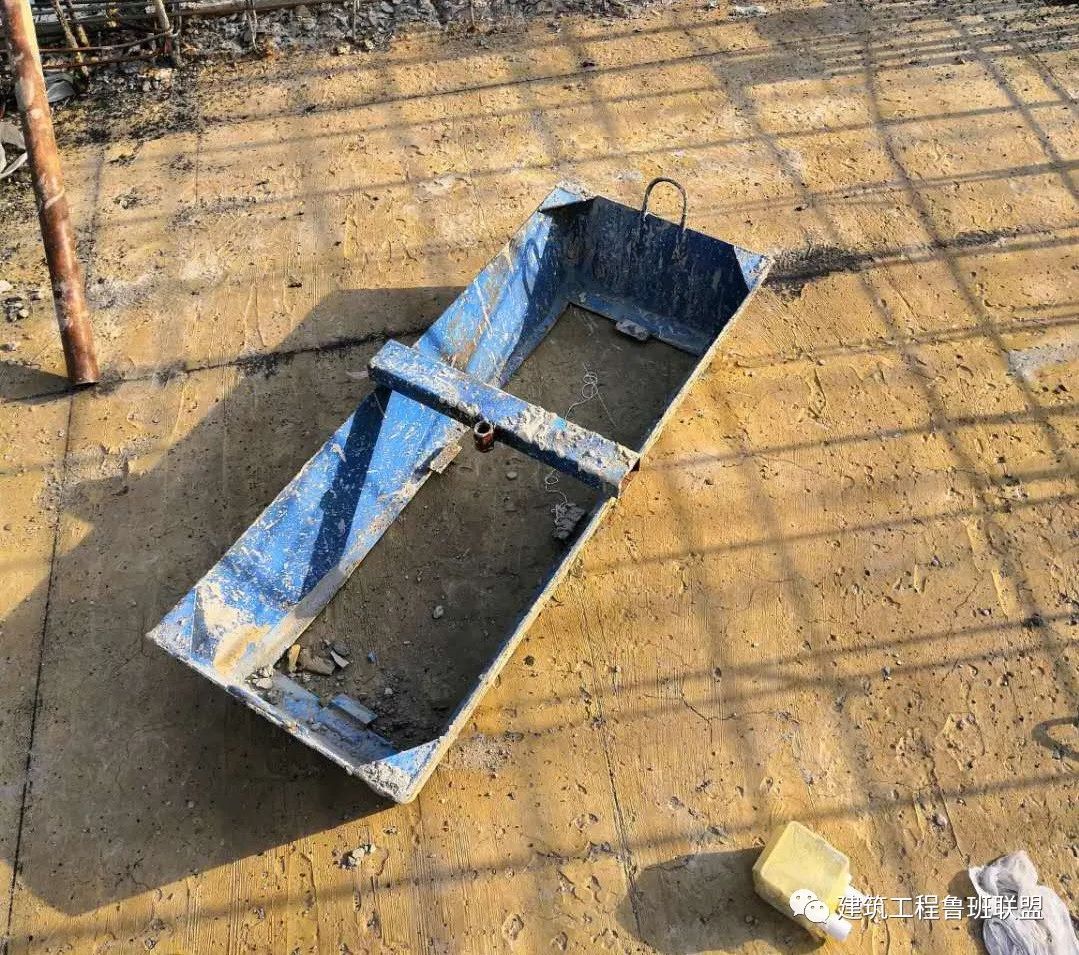

传料口

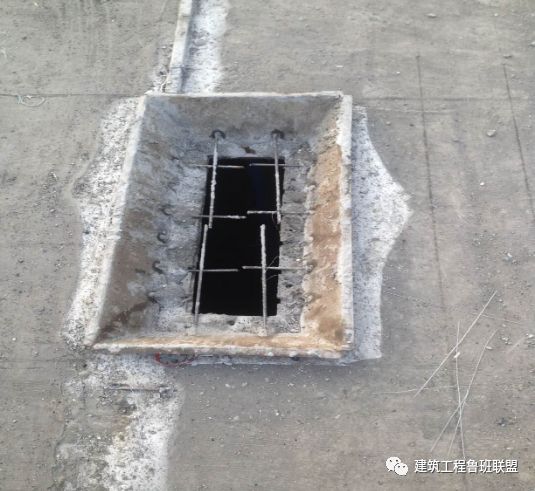

模板上设置梳子口，通过钢筋

六 窗户企口优化

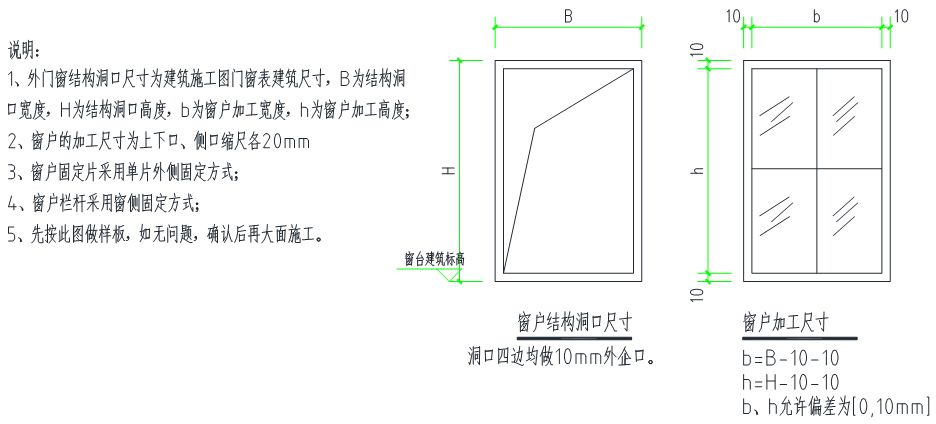

企口的设置根据建设单位、设计单位要求设计。常规设计方法：洞口尺寸不变，设置外企口。

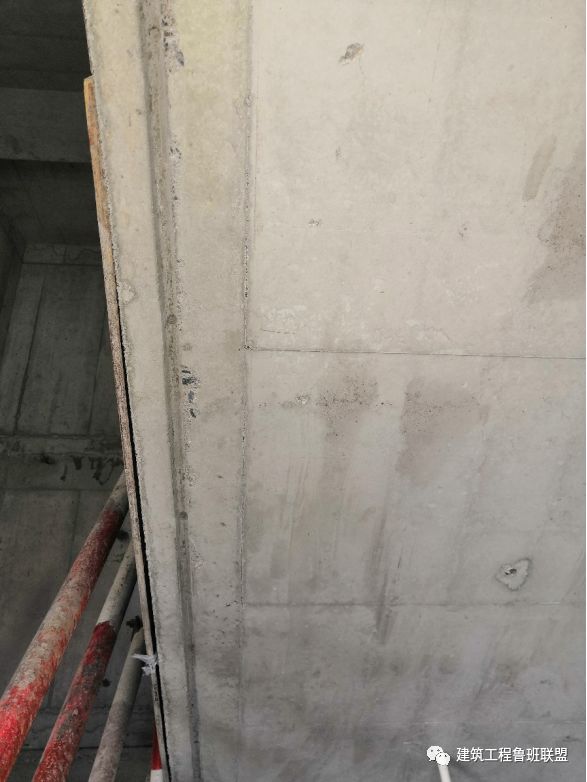

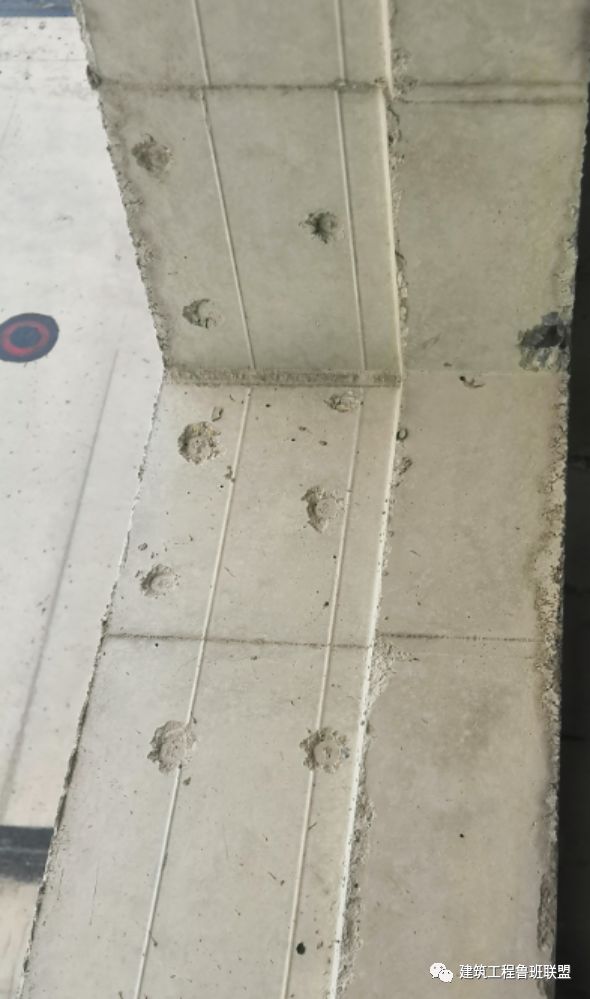

企口成型效果

七 给水管道压槽

厨卫房间预留给水管道压槽，剪力墙钢筋保护层厚度是15mm，压槽厚度是30mm。为便于压槽放置，水电压槽的位置的剪力墙水平筋放在内侧，竖向钢筋放在外侧。

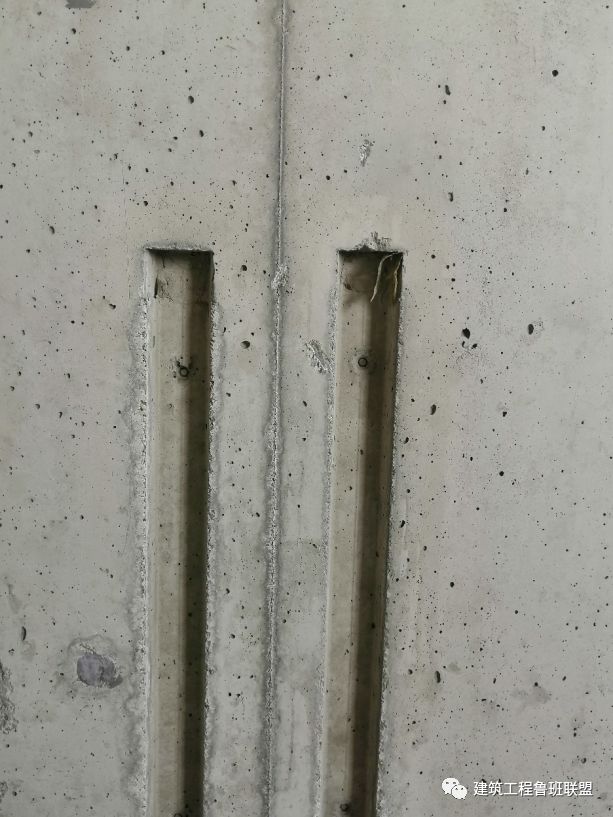

压槽成型效果

八 布料机位置

根据布料机的覆盖半径，确定布料机位置，放置布料机的房间的顶板支撑需做加密、加强。

布料机覆盖半径

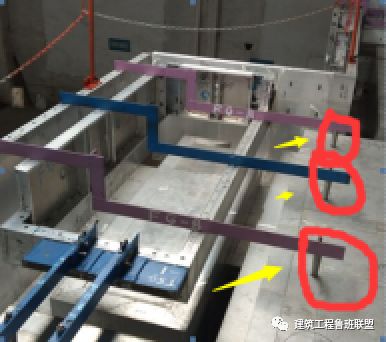

放布料机位置顶板支撑加密

工程实例 · 分享交流
