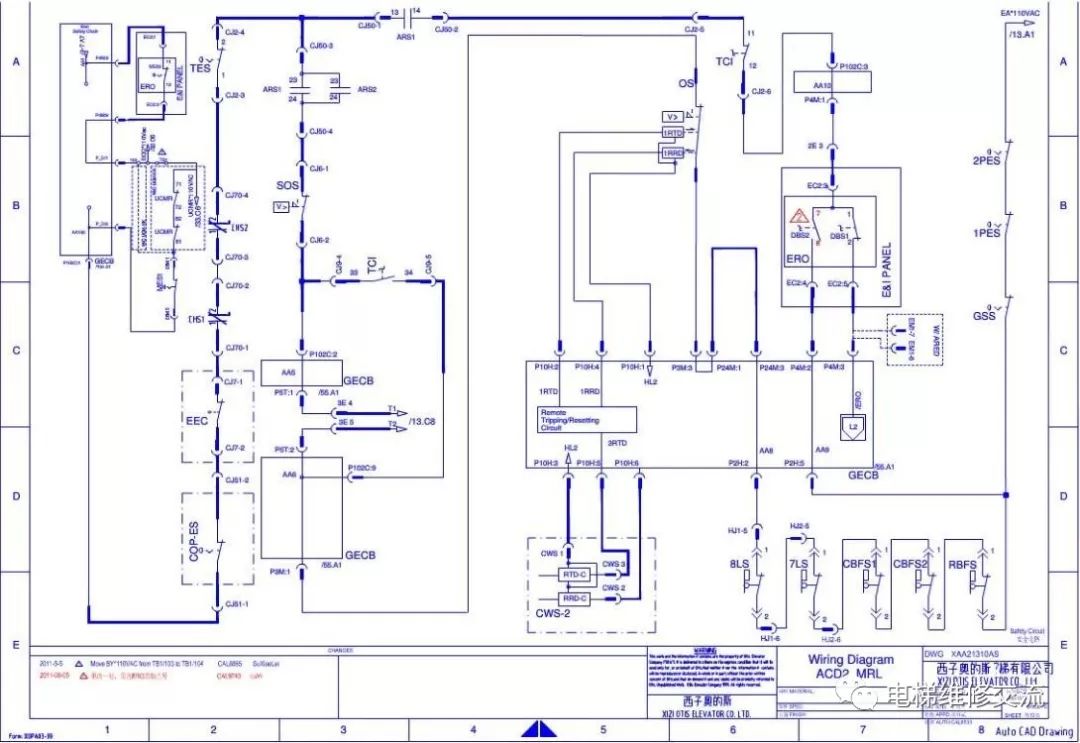

安全回路：

AC110V-底坑第二急停开关2PES-底坑急停开关1PES-涨紧轮开关GSS-对重缓冲器开关RBFS-轿厢缓冲器开关CBFS-HJ2插件6号线-下极限开关7LS-HJ2插件5号线-HJ1插件6号线-上极限开关8LS-HJ1插件5号线--3M插件4号线-限速器开关OS-CJ6插件2号线-安全钳开关SOS-CJ6插件1号线-CJ2插件4号线-轿顶急停TES-CJ2插件3号线-CJ7插件1号线-安全窗开关EEC-CJ7插件2号线-CJ51插件2号线-层站检修盒急停COP-ES-CJ51插件1号线

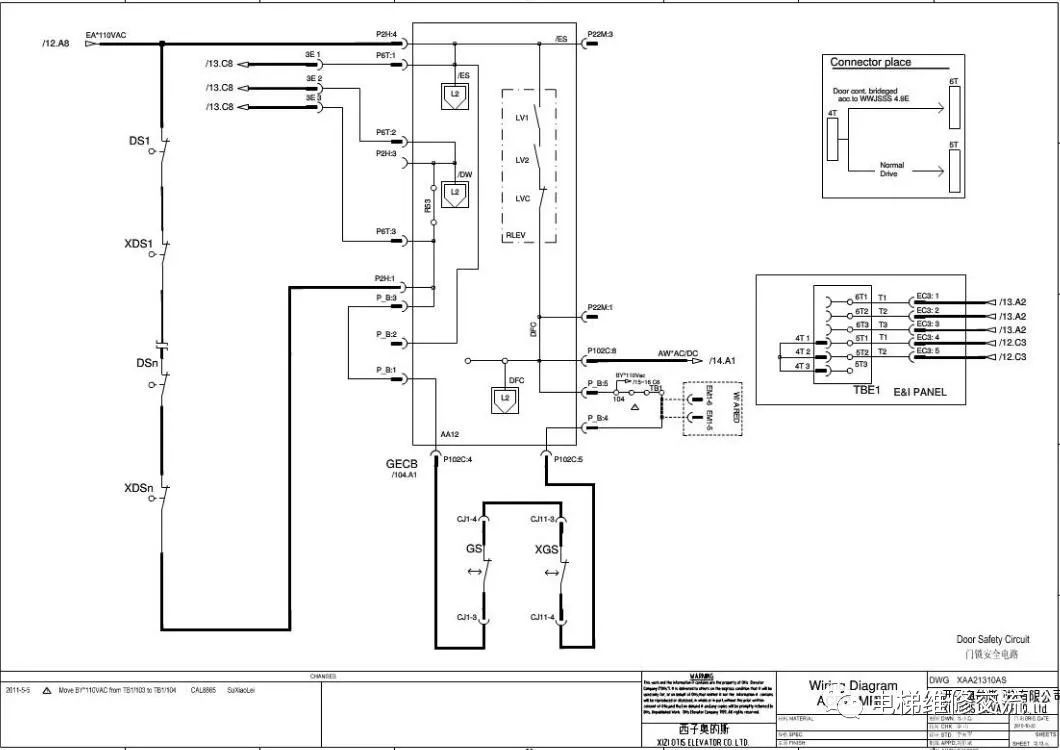

门锁回路：

AC110V-厅门锁开关DS-CJ1插件3号线-轿门锁开关GS-CJ1插件4号线
