首先 cad数据的坐标是XY的形式,坐标值应该是CGCS2000对应的中央子午线坐标系的值,如果不是,是没办法进行设置转换投影的。
1、arcgis打开dwg
2、这里目标是提取管理范围线数据,因此关闭Annotation Point Polygon MultiPatch 图层。打开Polyline图层属性表,找到需要的数据。选中

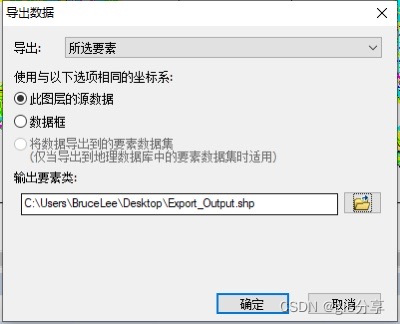

3、图层上右键导出选中数据

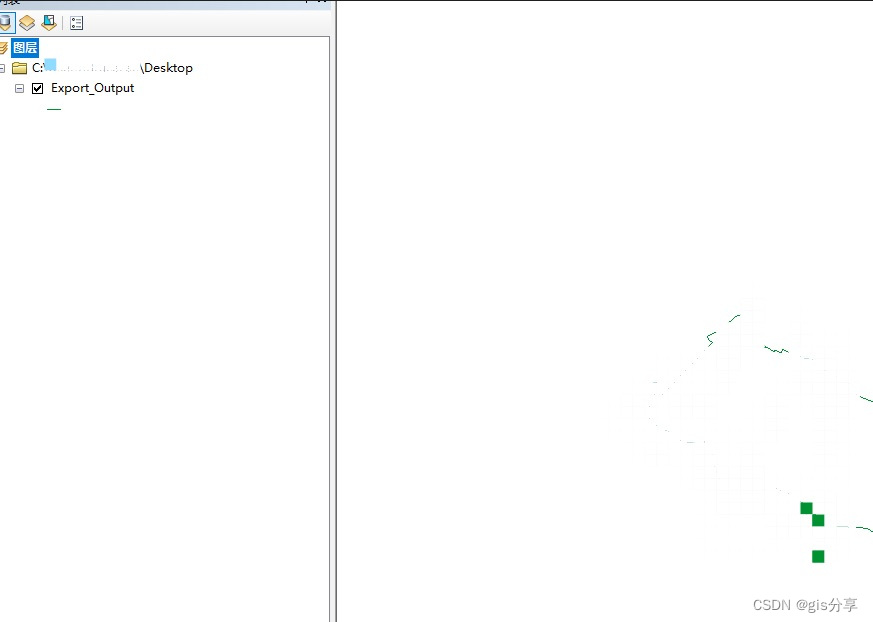

4、添加导出的图层

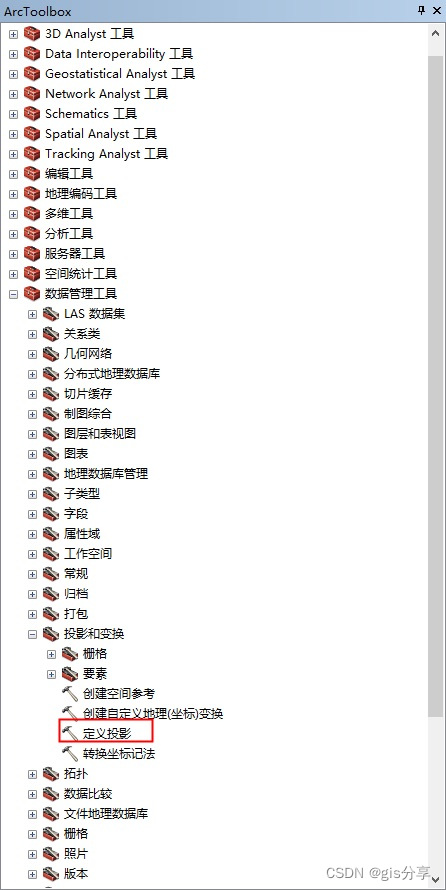

5、使用工具箱定义投影

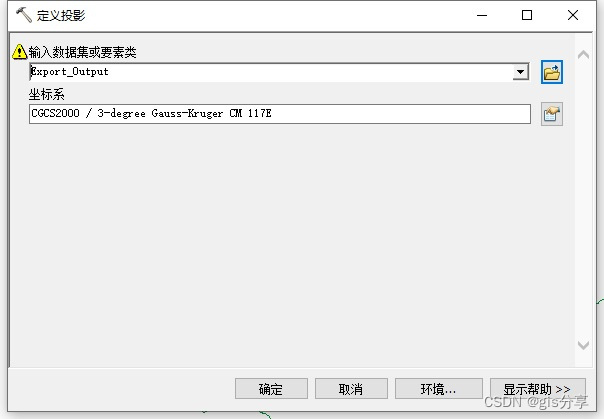

6、设置投影坐标系及其相应的中央子午线,就是文章开头所说的要知道数据本身的坐标系情况。

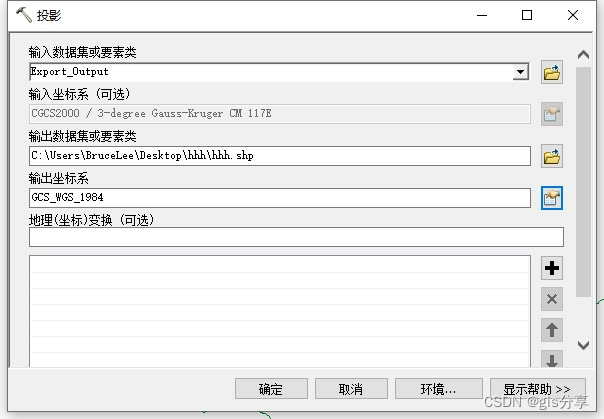

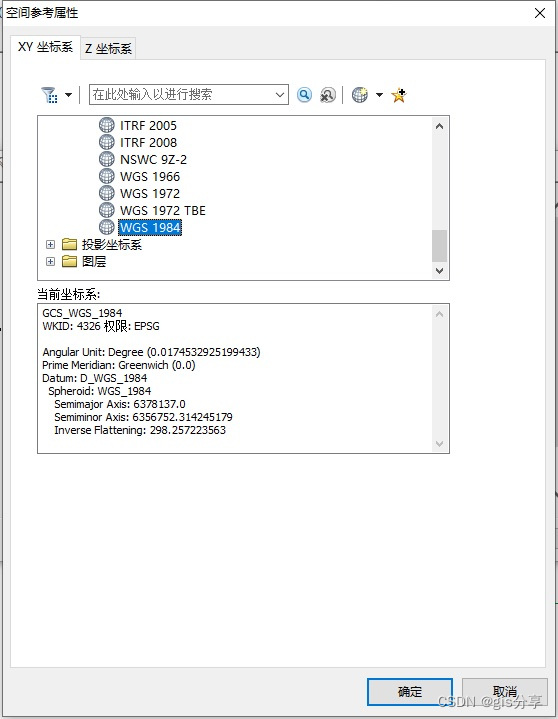

7、使用投影进行投影变化 又投影坐标系转成地理坐标系

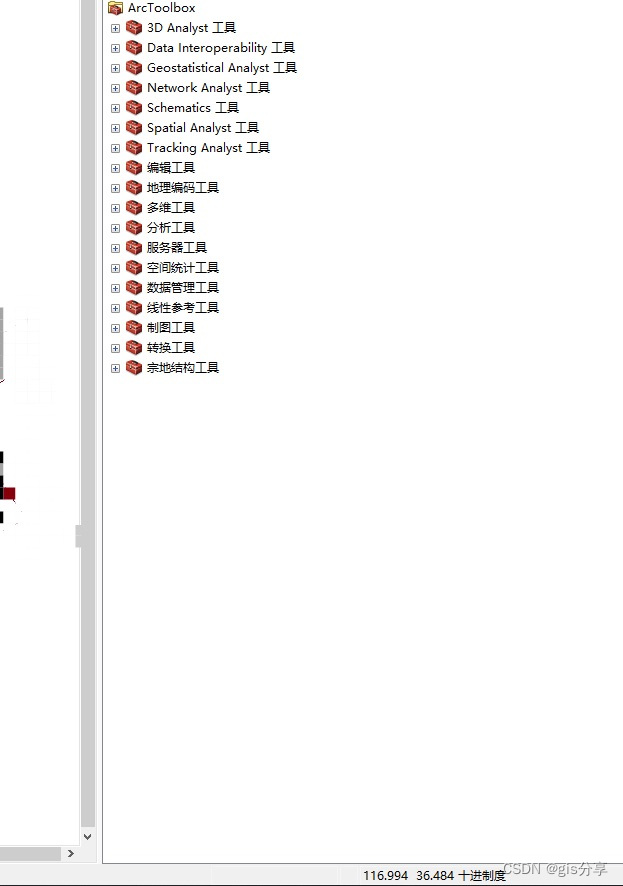

8、重新打开arcgis 添加刚才投影的shp,右下角显示了经纬度–重新打开的原因是arcgis的图框坐标系是原来的
9、shp转为geojson

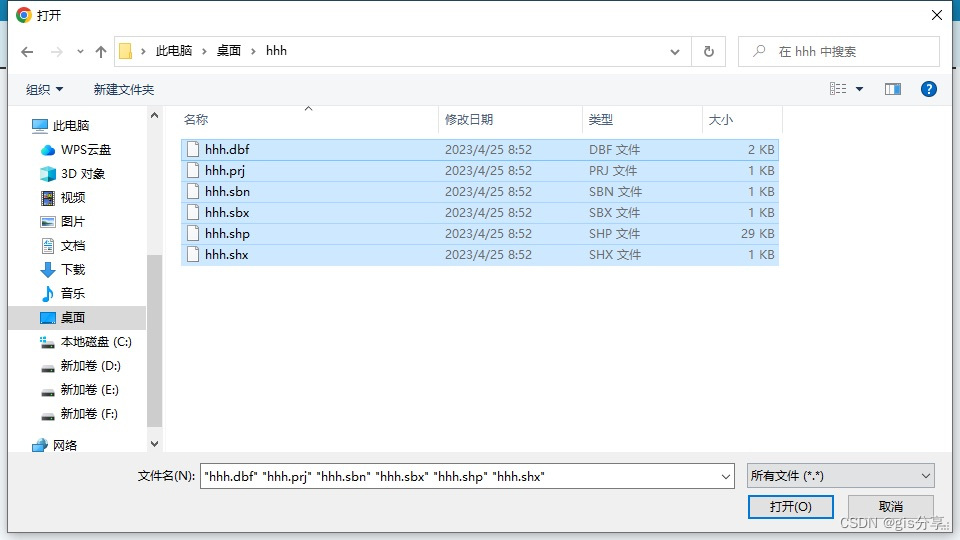

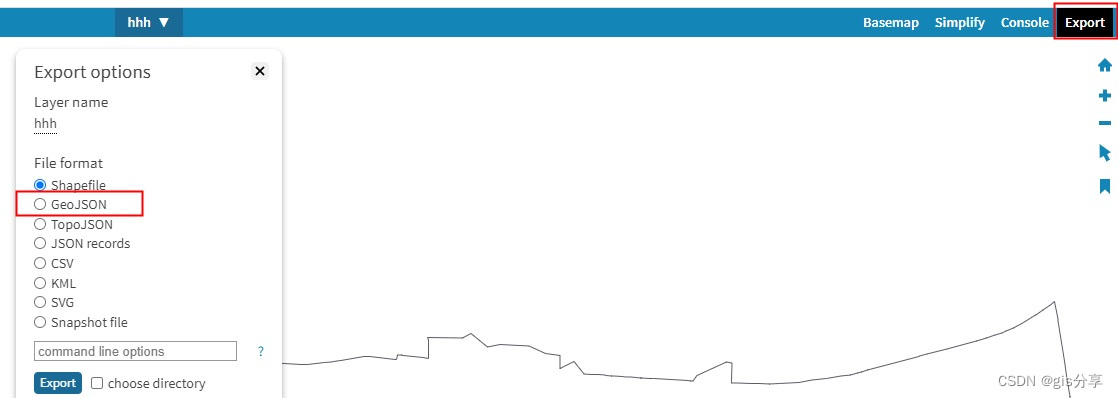

https://mapshaper.org/ 打开该网址,导入shp数据,注意全选shp相关数据,在export里选择geojson,点击export就转成了json文件了。
