背景：
接触了某城市的地下管网数据，原始的普查数据都是以mdb数据库格式的形式提供的，本以为arcgis可以直接打开里面的管线矢量，没成想里面只有管点管线的信息表，没有矢量数据，但是地图服务等得需要shp,因此需要找到一个方法转化一下。
思路：
首先看到数据里面的数据属性结构–将管点信息可以直接用arcgis转为xy展点就可以–管线需要写程序匹配一下管线两端的管点坐标形成geojson文件–将geojson转为shp–搞定
具体操作

查看mdb,两种方式，如果大家对管线标准不太熟悉可以看看该网站https://wenku.baidu.com/view/3888661c4873f242336c1eb91a37f111f0850d78.html?wkts=1683343191245

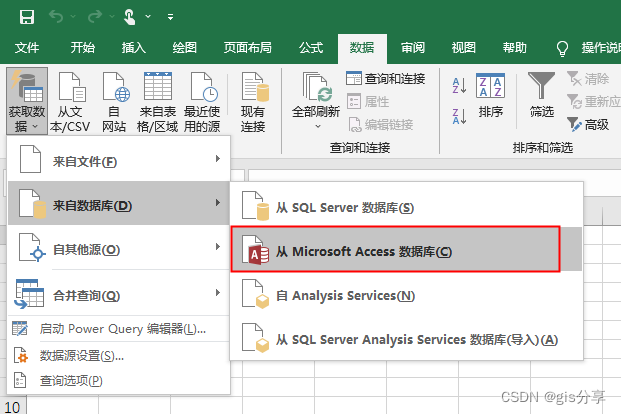

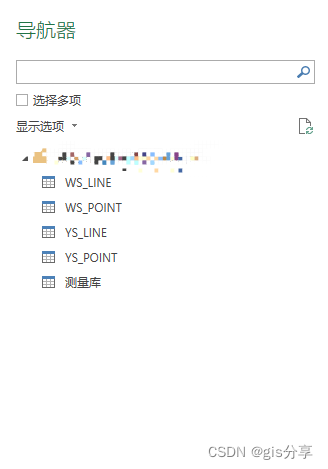

excel导入打开

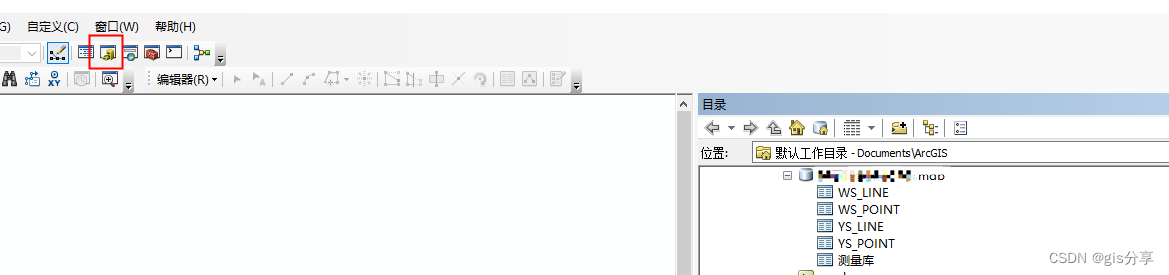

arcgis打开，选择相应的表拖进去就行

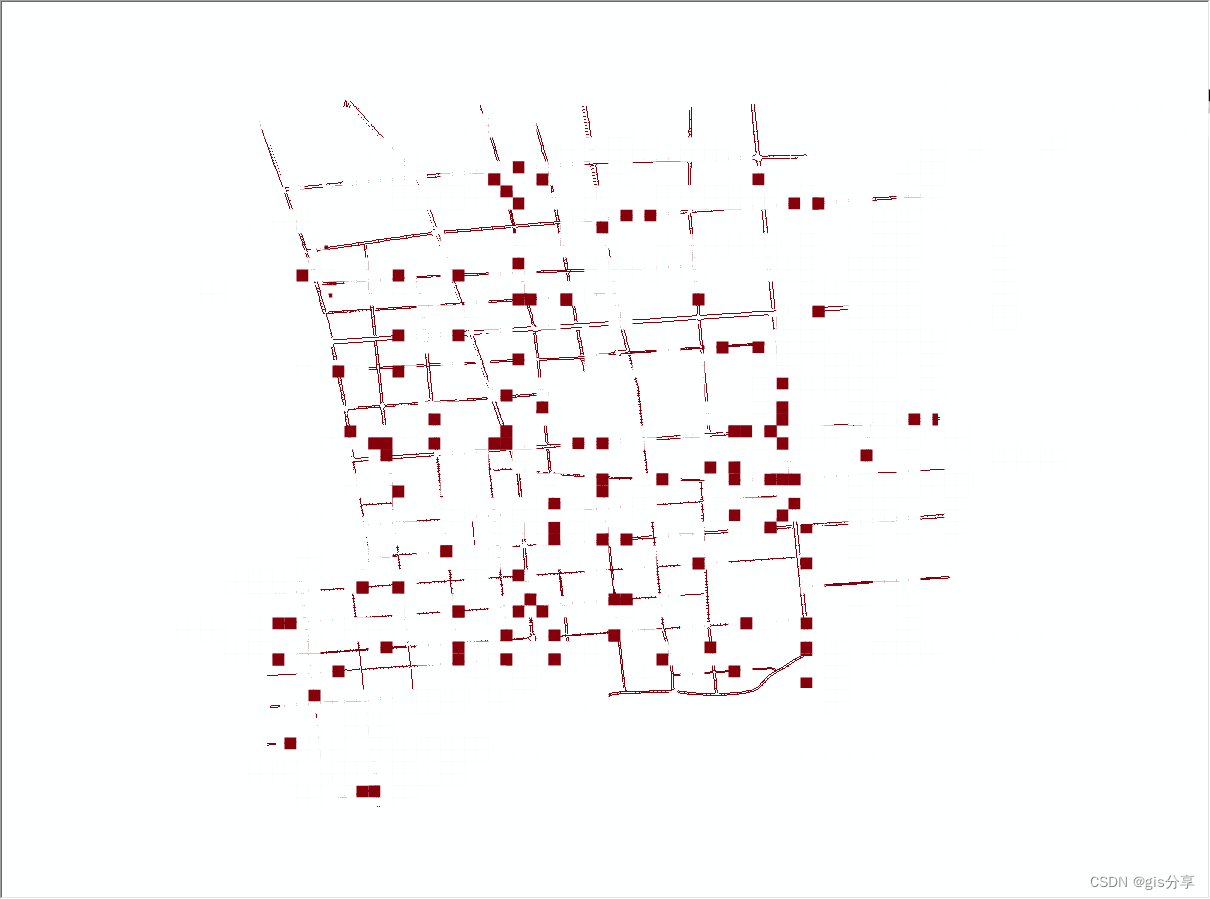

管点信息展点

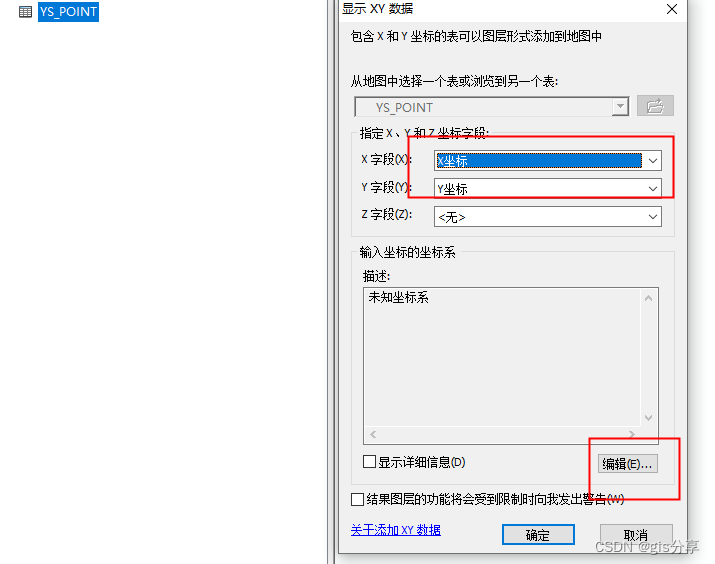

设置好相应坐标系 xy坐标字段就行了，然后导出shp。
管线需要写程序匹配
对于程序编写可以采用入数据库或者直接读取mdb的形式，这里只讲思路
污水表示例

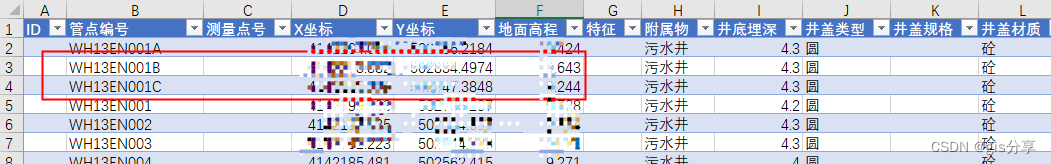

管点：

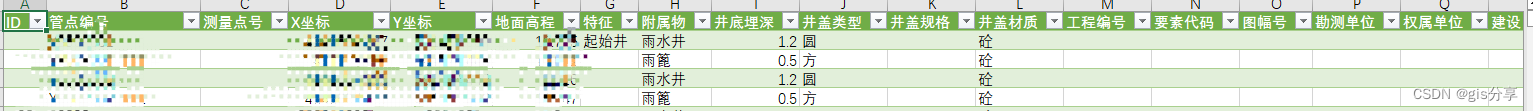

管线

最后输出geojson数据格式

{
    "type": "FeatureCollection",
    "features": [
    {
      "type": "Feature",
            "geometry": {
                "type": "LineString",
                "coordinates": [
                    [502847.384761, 4142225.568719]
    [502834.497419,4142213.881936]
                ]
            },
            "properties": {

                "startPointNum":"WH13EN001C",
                "endPointNum":"WH13EN001B",
                …其他管线表里的属性，改成英文字段名称
            }
    }
    ……其他管线数据
    ]
}
