CMW500测试设置及问题处理

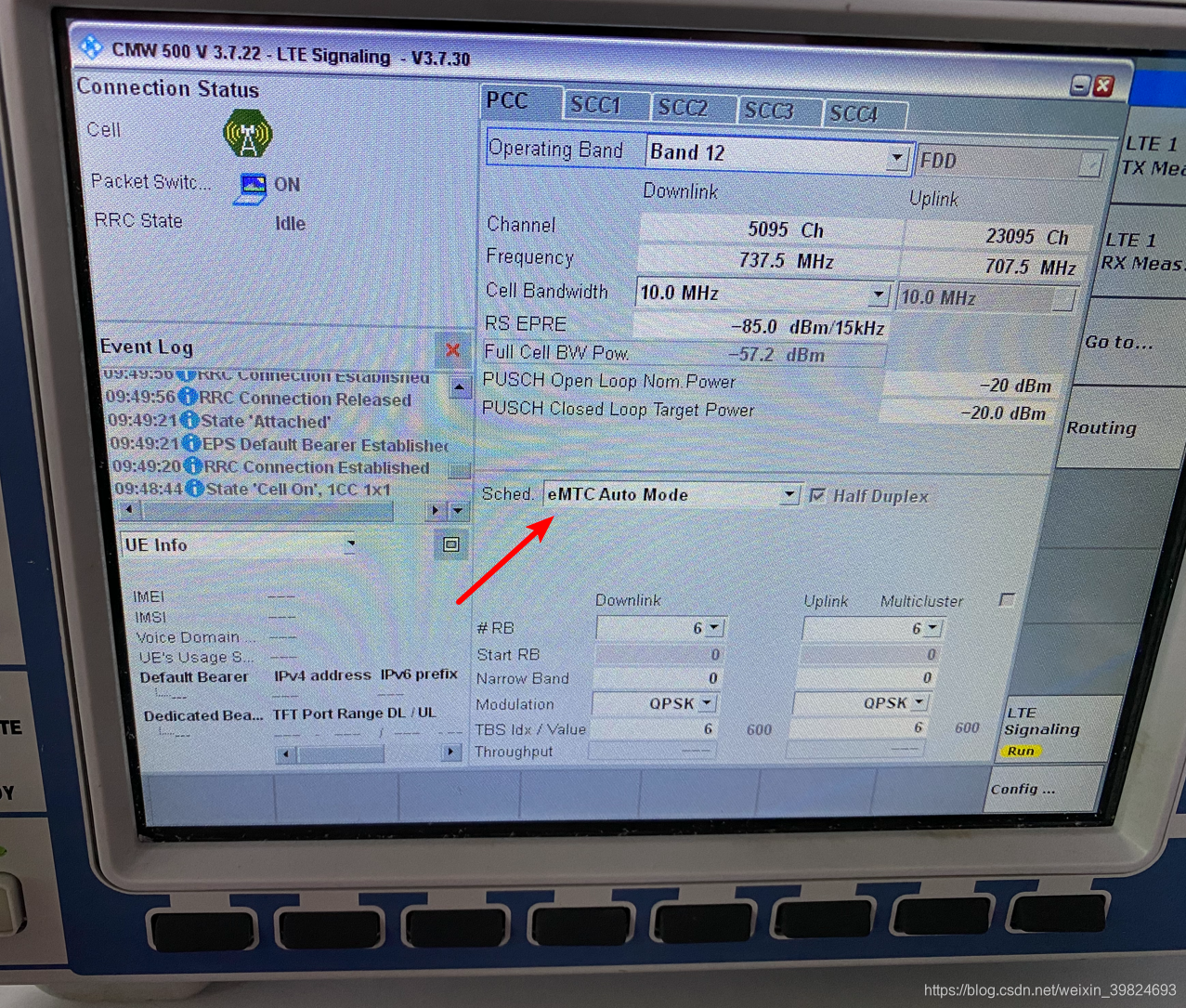

测试CATM1需要打开eMTC Auto Mode.

最新的U-BLOX R510S模块,这里需要设置为RMC模式,设置为eMTC Auto Mode会出现连接后就断开的情况,没法测试.

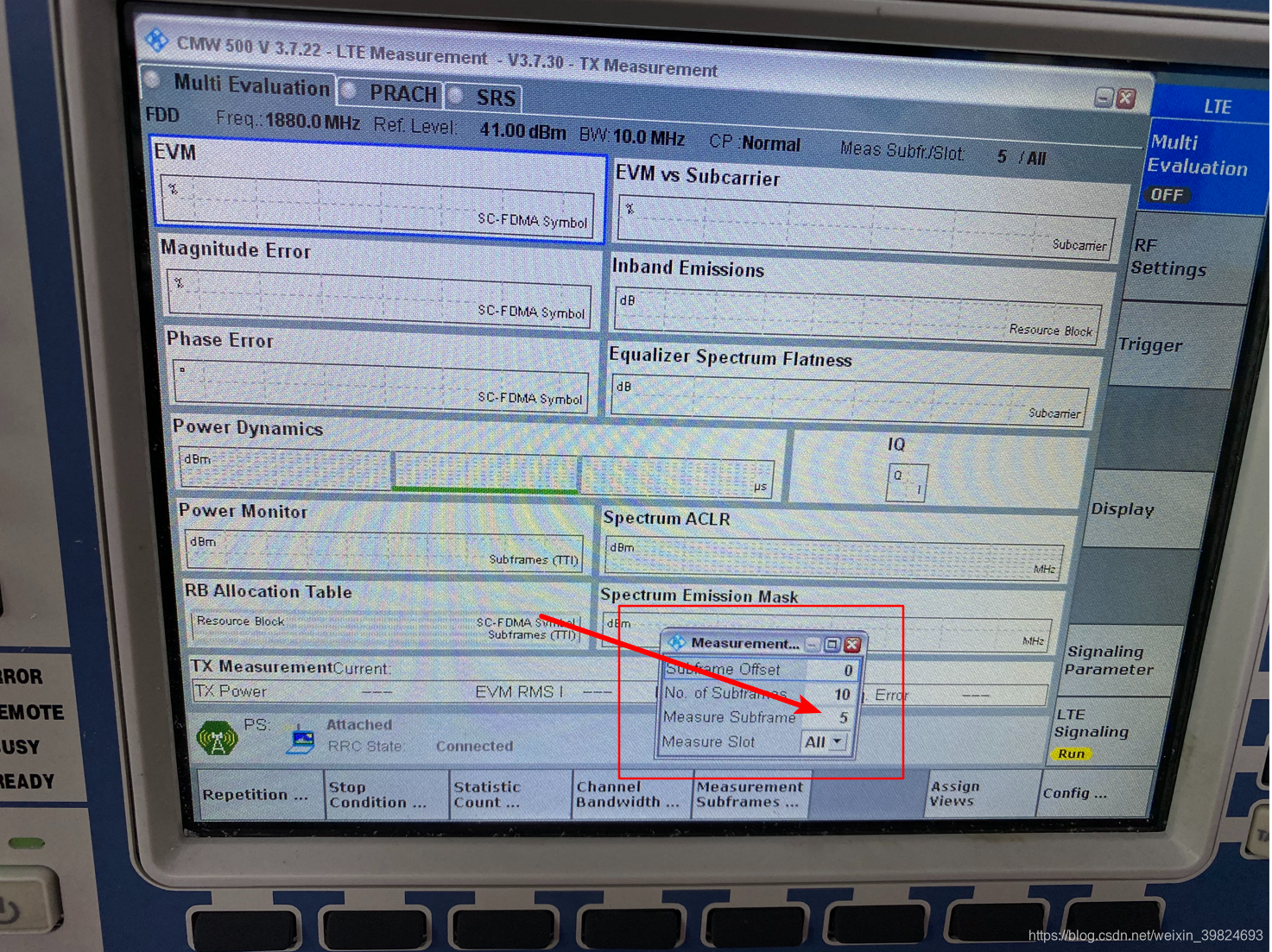

Measure subframe设置为5.不同的band可能要设置为不同的值。band2测试设置为以上可以测试。

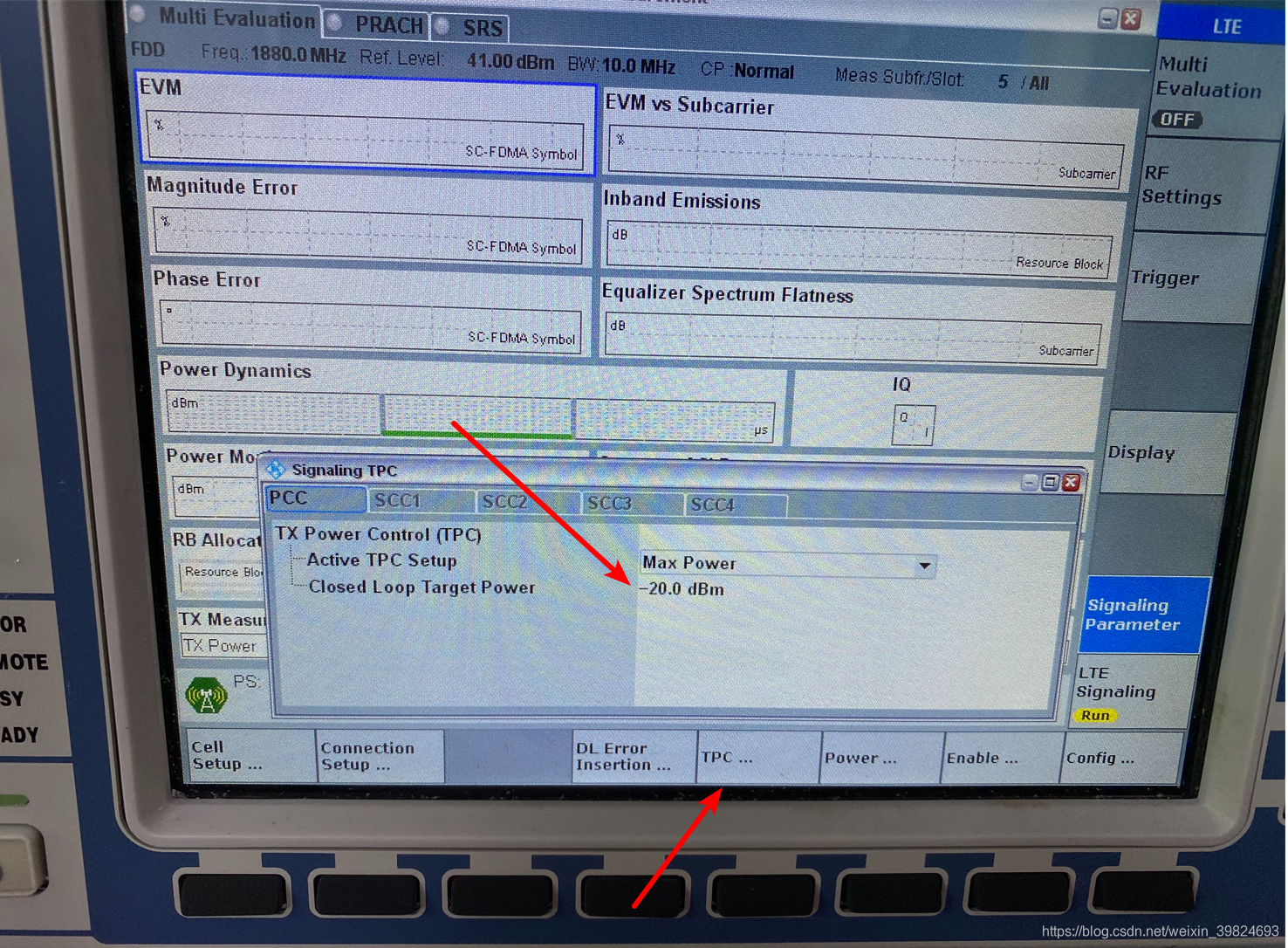

TPC中Target power设置为-20.

在display—select view中设置查看的模板

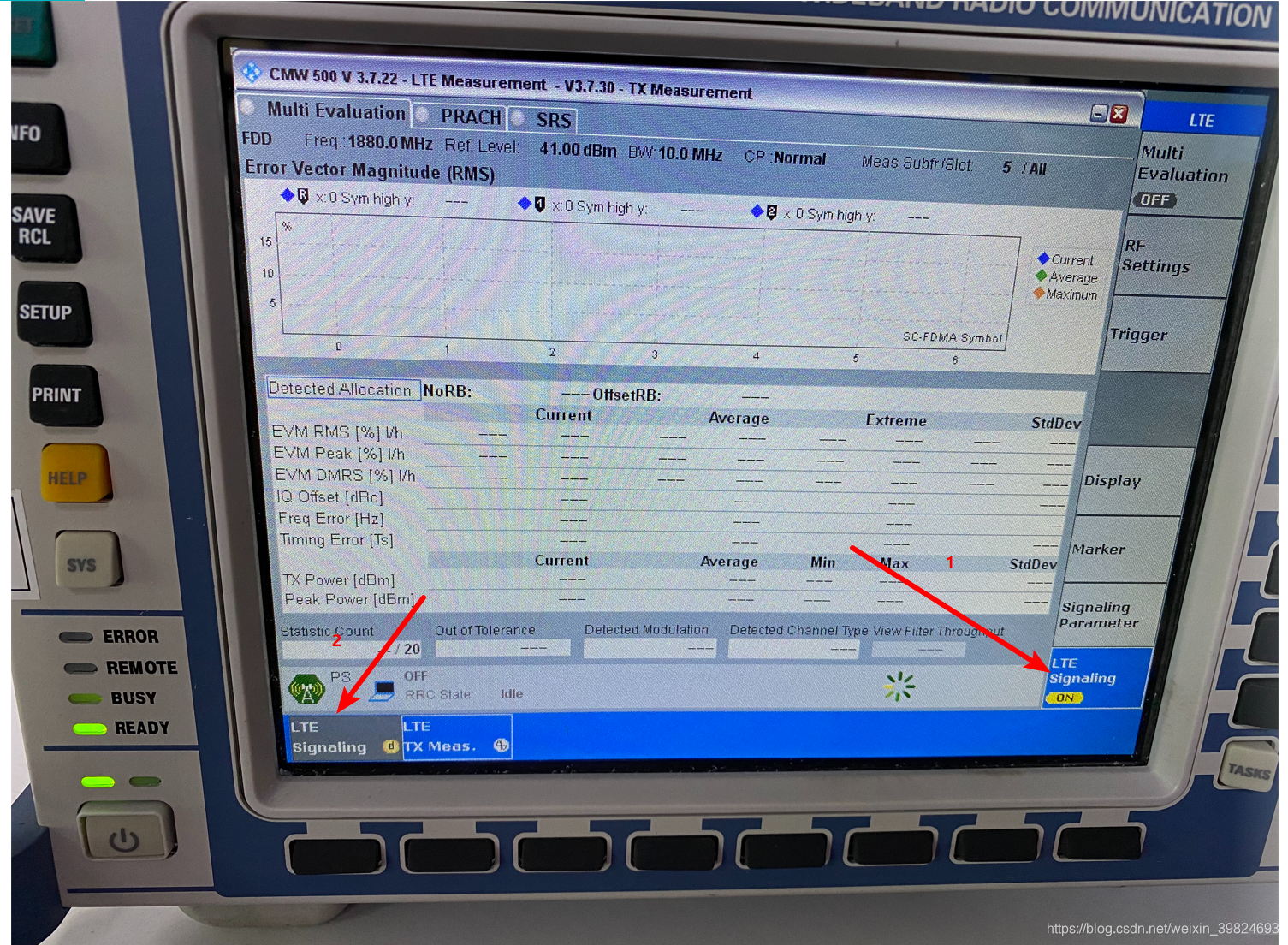

测试时返回主设置界面

1. 点击LTE signaling
2. 点击左下角LTE signaling

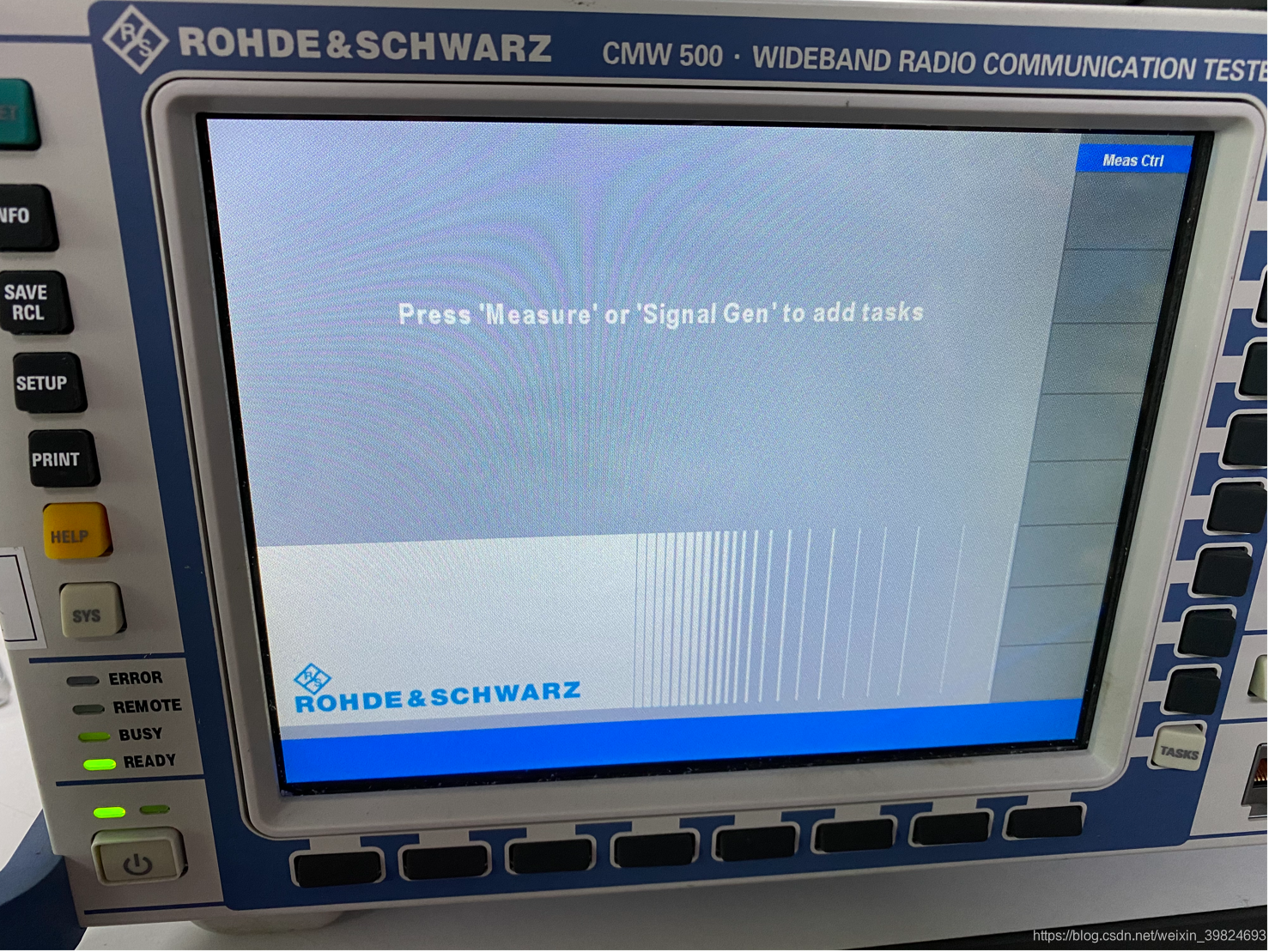

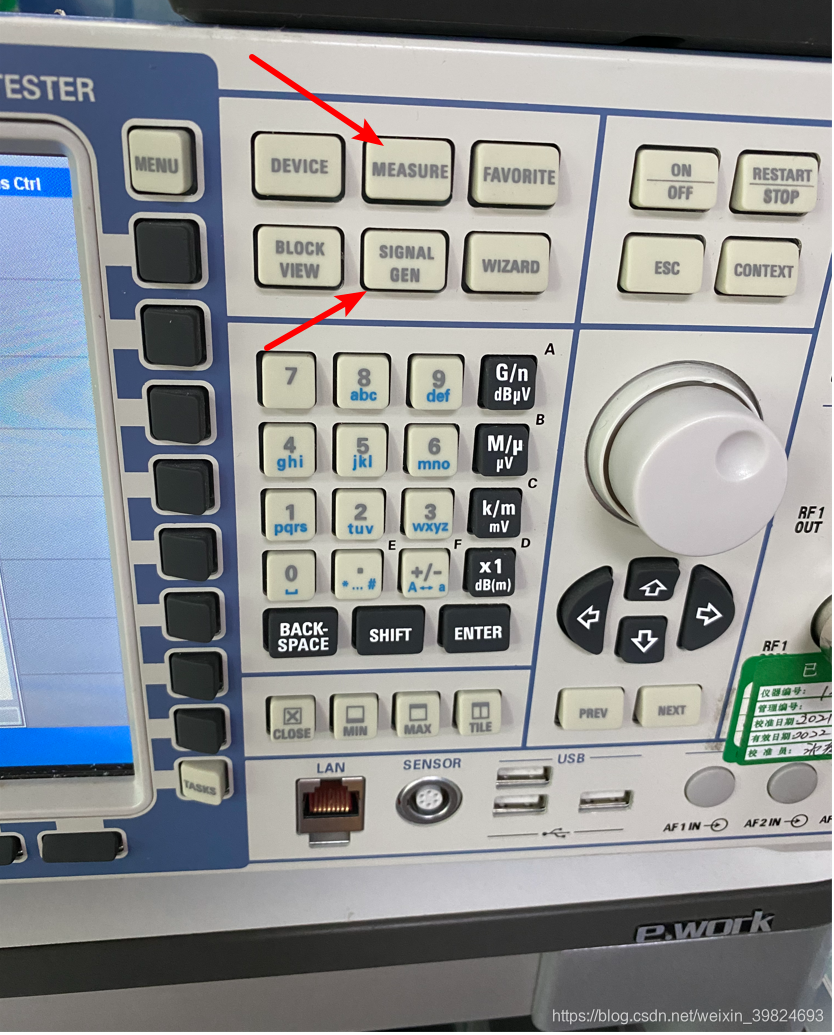

有时按错了,出现RS界面,这时需要在按面板按钮,measure和signal界面勾选要测试的选项

异常

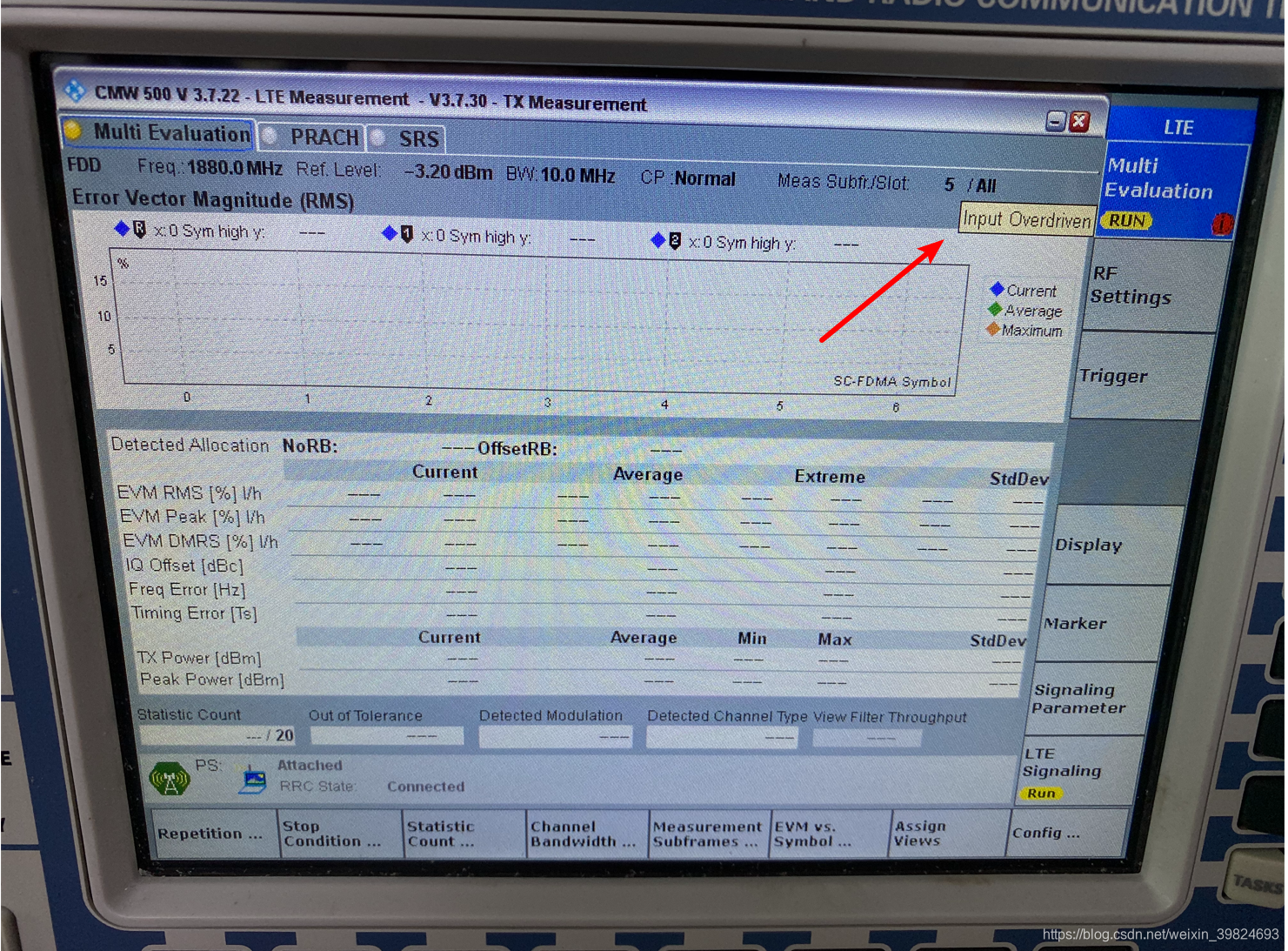

有时出现input overdriven,需要重启一下模块.

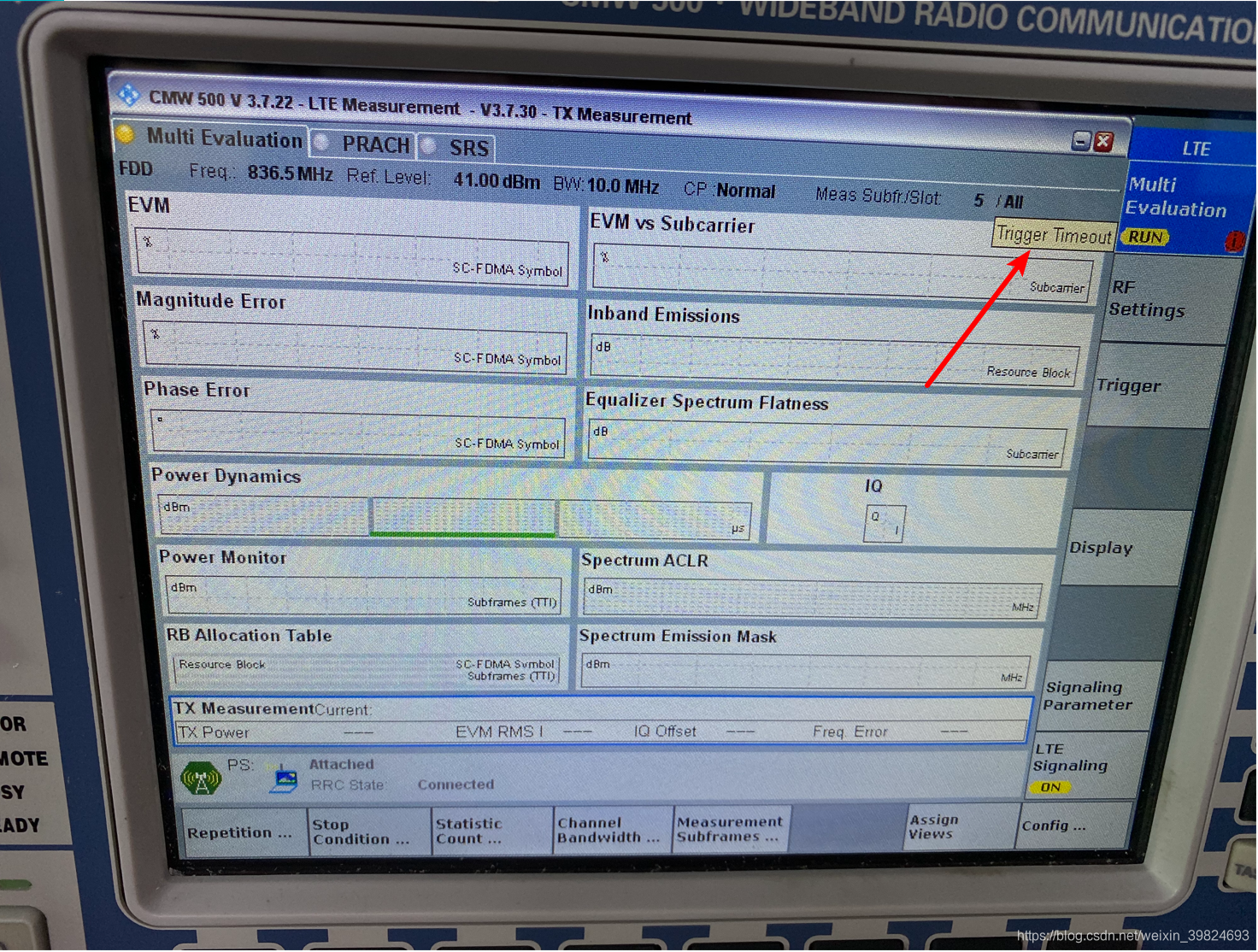

经常出现trigger timeout,可能是没有同步上.需要重启测试模块.

信令测试按仪表默认设置即可，trigger timeout, syn error都有可能跟发射指标有关（比如frequency/EVM太差），Input Underdriven是功率太小.

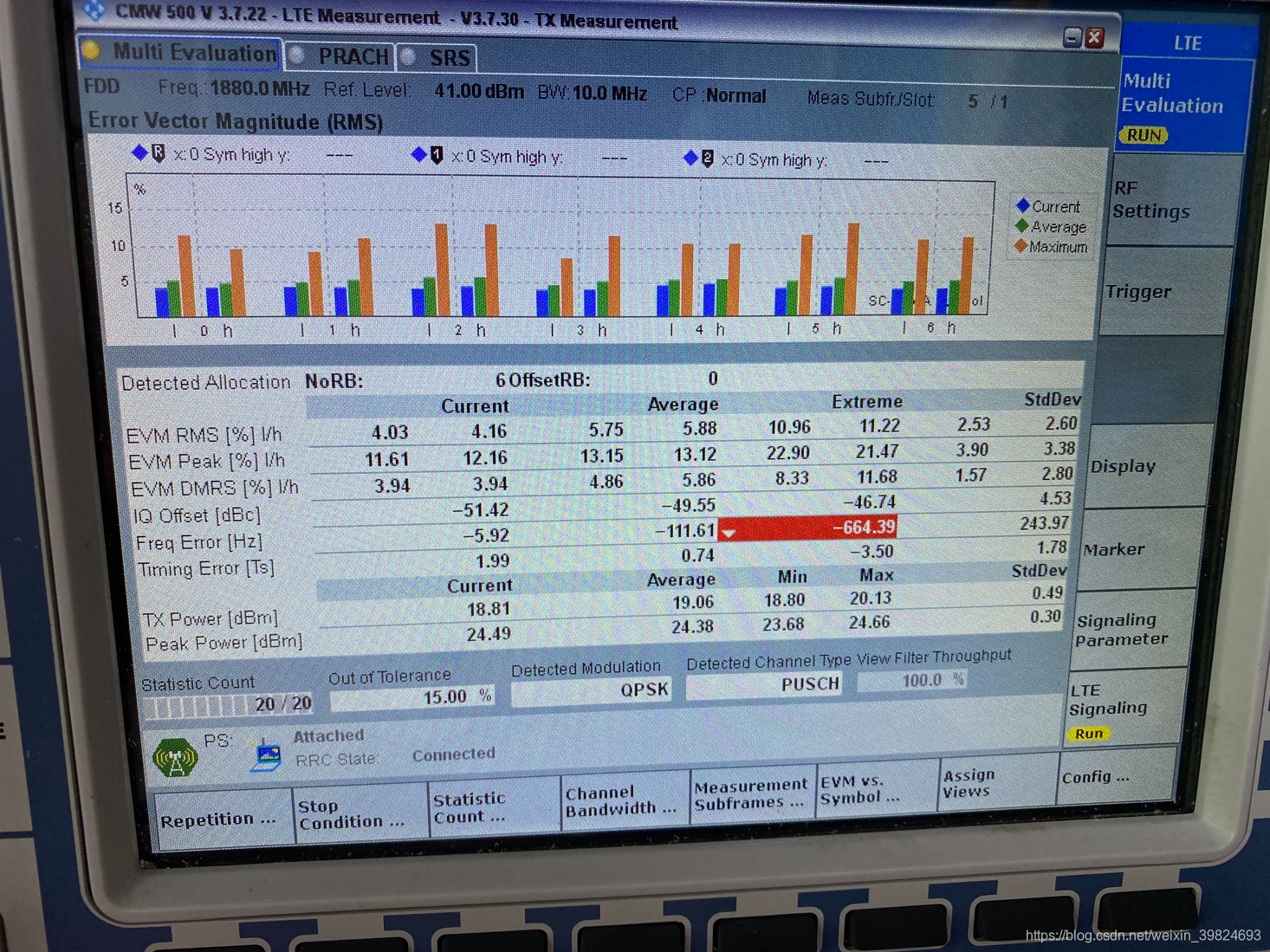

EVM正常测试界面
