双绞线传输距离_双绞线电缆施工“潜规则”

     点击左上方爱思创电子关注我们

近日，上海某项目用户通过集成商向我司报修，称现场三台 XTP T USW 103 4K 传输至投影机的视频信号出现闪烁情况。该项目主要采用 Extron XTP 和 DTP 矩阵设备。经维修中心检测，设备本身无故障，现场问题未能得到复制。再次与用户沟通得知，其用于长距离传输的信号发送器安装在桌面，且在用户碰触到桌面，或在周边走动时会发生以上闪烁现象。

抽丝剥茧，寻找”真相“

鉴于以上情况，Extron 派工程师亲赴现场进行排查。经反复测试，他们发现在发送器至机柜的链路上存在干扰，导致信号不畅。据悉，此问题多由项目中电缆选材不当或施工操作不规范，未达到相应的技术要求所致。

sdfd

不规范操作具体体现在：

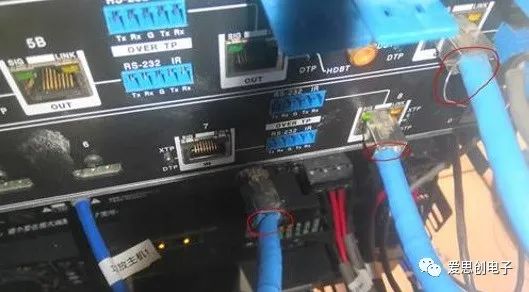

• 六类屏蔽双绞线使用超五类非屏蔽水晶头，导致双绞线屏蔽层失效，且增加了串扰
• 使用超五类非屏蔽双绞线作为发送器与地插盒之间的短跳线，在很大程度上影响整个系统的传输速率
• 部分六类屏蔽双绞线虽使用六类屏蔽水晶头，但水晶头尾部较短，未能压住双绞线屏蔽网，导致屏蔽失效
• 地插内打线模块为非屏蔽，致使整个系统失去屏蔽保护

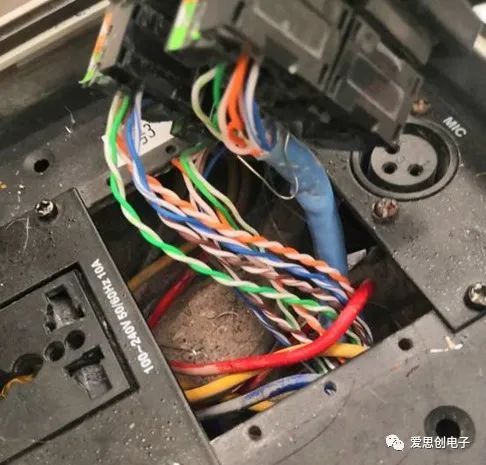

• 打线模块上的双绞线剥离长度过长，且与强电线缆距离过近，造成干扰

理清脉络，对症下药

发现问题的目的是解决问题。而如何避免以上问题的发生？以下是 Extron 资深工程师为各位带来的干货分享，敬请收藏！

01

正确选择网线

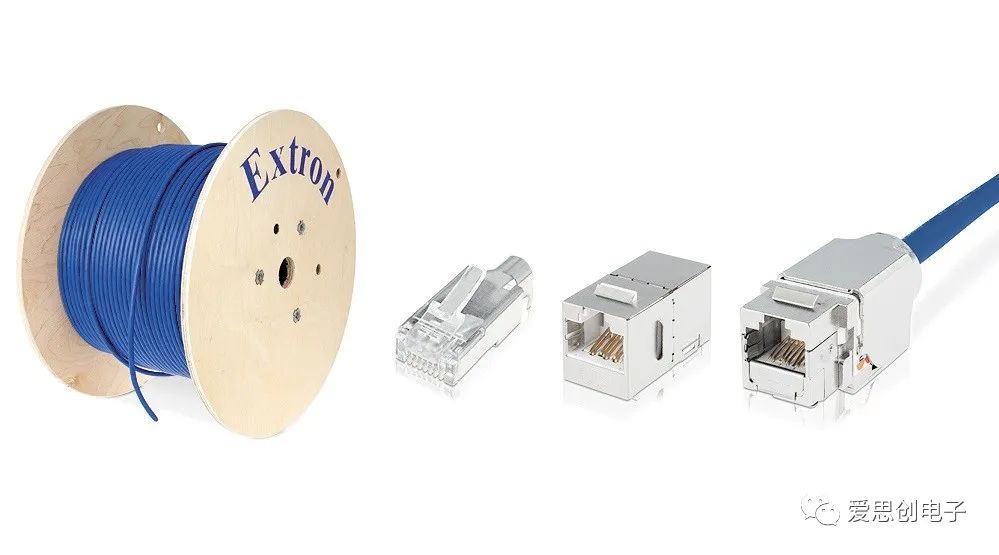

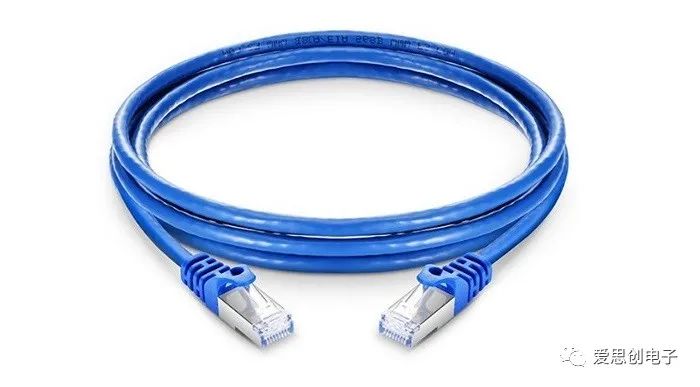

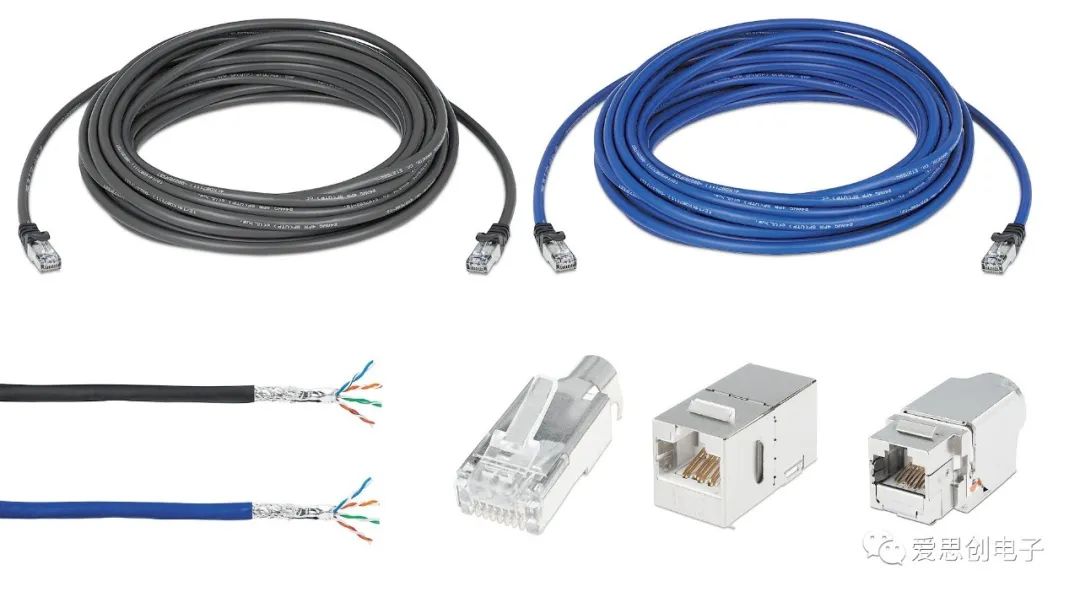

Extron XTP 和 DTP 的双绞线信号传输基于普通网线运行，因此我们可以通俗地理解为，适用于以太网布线的实践方法同样适用于 Extron XTP 和 DTP 的双绞线长距离传输布线。网线性能的优劣与网线质量、连接距离、网线处理方式及视频分辨率有直接的关系。分辨率越高，连接距离越远，对网线的要求也就越高。这里我们推荐大家使用 Extron XTP DTP 24 线缆，或六类屏蔽双绞线。 重点是： 不要使用等长双绞线！ 不要使用等长双绞线！ 不要使用等长双绞线！ 重要的话说三遍。

02

不要无故拆开线股

线股扭在一起的作用是抵消来自外部的电磁干扰，和来自邻近导体的串扰。因此在端接网线时，自端点拆开线股的长度不宜过大。Extron 用户手册推荐外露部分约 8 毫米(0.3 英寸)。

03

务必小心操作网线

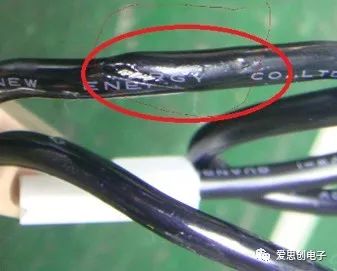

捆扎、夹持或固定过紧仍可能造成线缆的损坏，致使信号传输性能下降。建议使用扎线带宽松捆扎。必要时使用合适的线缆支撑系统。拉线不要过于用力，防止双绞线松脱。网线的物理保护层可保证数据传输的完整性。

04

不要过度弯曲线缆

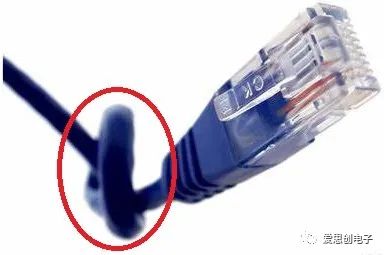

弯曲半径也是保持网线完整性的关键因素。该半径指线缆安装中和安装后的内曲线。为防止网线损坏或影响信号传输，弯曲半径应不小于网线直径的四倍。过度弯曲可导致双绞线松开或改变绞合状态，增加网线受外部噪声和内部近末端串扰的影响。

05

务必使网线远离电源

网线与电源线之间的距离应保持 30cm 以上，注意使用屏蔽双绞线。非屏蔽双绞线虽提高了线缆的弹性和耐用性，还降低成本，但容易受到电磁干扰。同时，尽量使用带屏蔽的连接器以及打线模块。屏蔽连接器信号引脚周围的金属屏蔽层可进一步降低电磁干扰。

06

尽量避免使用跳线

请避免使用跳线，因每个接头都会导致传输信号的损失。如无法避免，每条线路跳线应少于两条，且每条距离线路末端须小于 5 米，同时应保证跳线选材及施工质量与现场布线一致。

07

务必小心端接

网线端接时，请务必使用正确的工具，如剥线器、电工剪、压线钳等。使用 XTP DTP 24 线缆时应确保网线两端采用相同的 T568B 接线方案。

‍ ‍ ‍ ‍ ‍ ‍ ‍

今天的经验分享，是否对您有所启发呢？后续我们还将陆续发布此类知识贴，以期能够对您的项目设计和安装有所帮助。我们也欢迎您就项目中遇到的问题及更多宝贵的意见及建议与我们交流和分享。感谢您对 Extron 的关注与支持！
