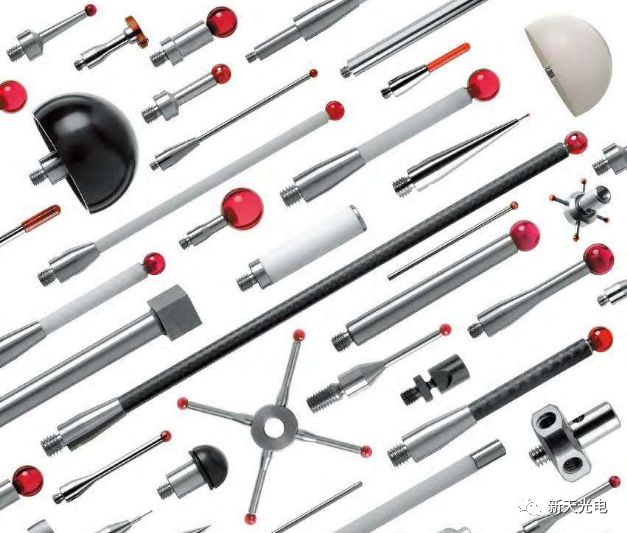

我们知道,三坐标测量机的测量精度和工作效率与测针的校准和选择紧密关联。进行测量工作之前,必须要合理的选择测针,并做好测针校准,因为测针的测球都有自己的尺寸,而测量零件的不同位置可能是用测球的不同位置去接触零件的。因此,测量的数据中含有测球自己的数值,而测针校准就是测量测球自己尺寸大小的过程。特别是校准不同长度和位置的测针时,测球校准结果球度误差的大小对测量结果的影响至关重要。
今天我们就谈一谈三坐标测量机测针校准的原理和校准过程中应注意的问题。
测针校准的原理

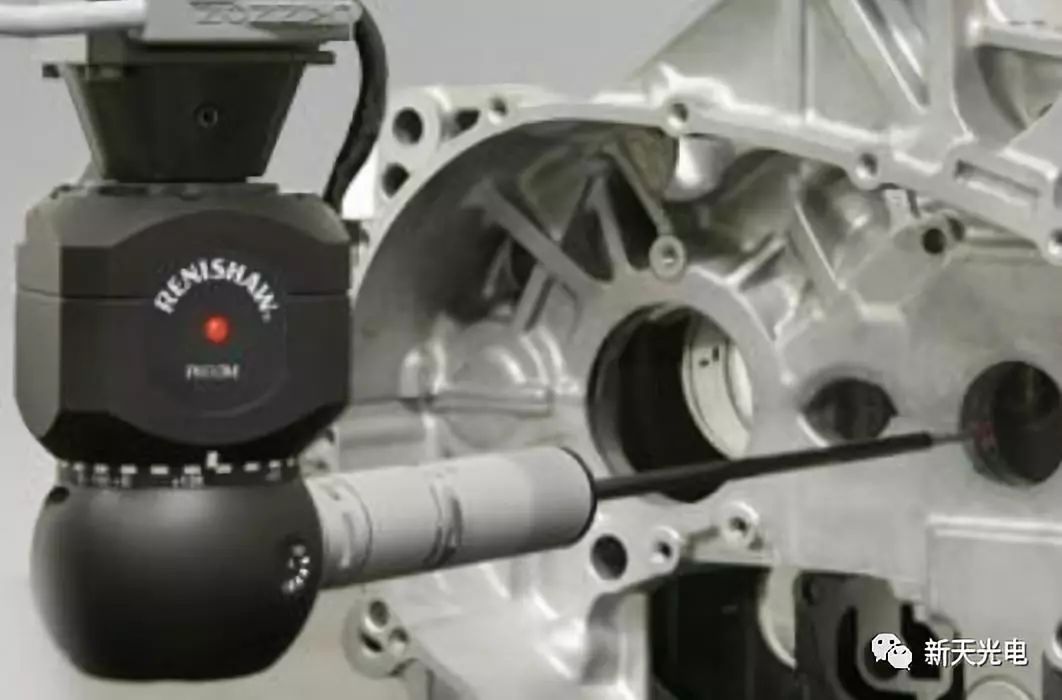

在测量采样过程中,当测针与被测件表面触碰时,测头系统会有信号显示,作为测量的瞄准信号,进而通知计算机进行数据的采集,以得到得被测点的坐标值。
此外,由于测量机通过测头系统进行探测,得到的点位坐标值是测球中心的坐标值,为了获得被测工件的实
