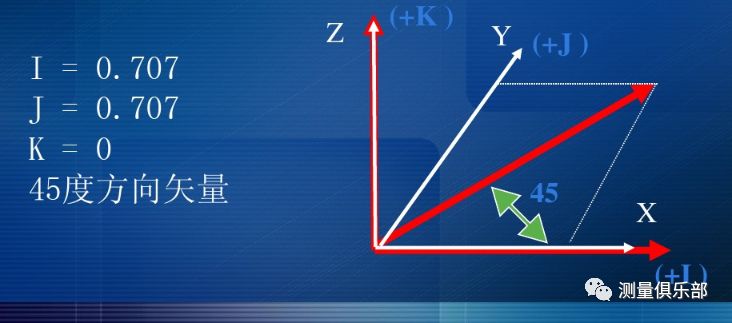

矢量：矢量可以被看做一个单位长的直线，并指向矢量方向。

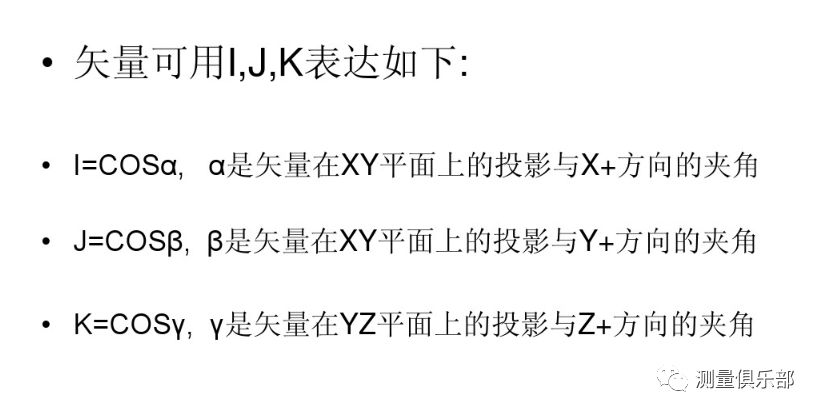

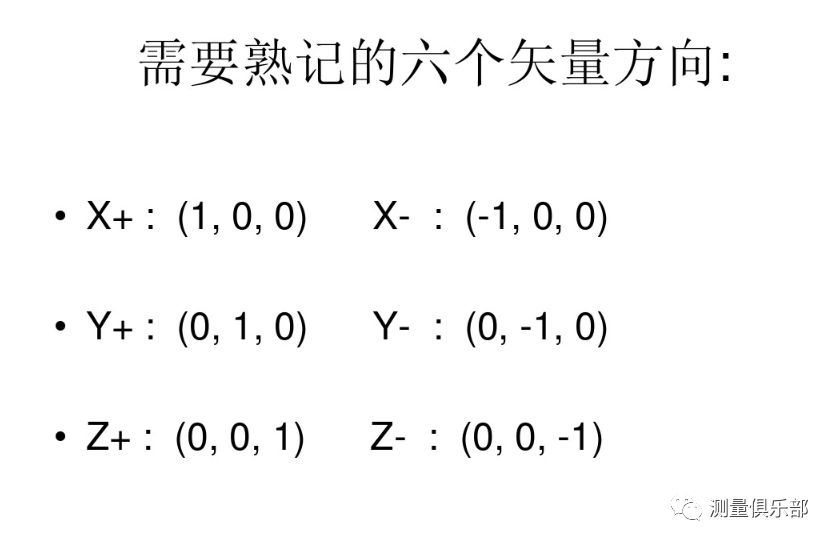

相对于三个轴的方向矢量。I方向在X轴，J方向在Y轴，K方向在Z轴。矢量I、J、K值介于1和-1之间，分别表示与X、Y、Z夹角的余弦。




矢量用
