外架小横杆外露长度规范要求_超详细的爬架搭设要求及规格尺寸详解，看懂了!...

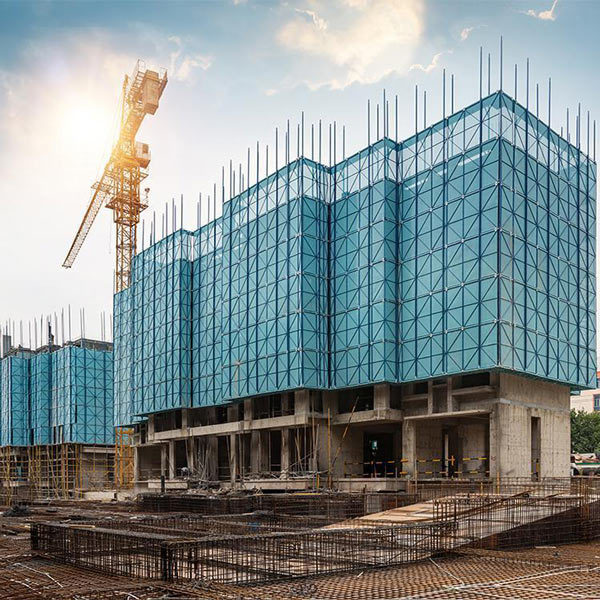

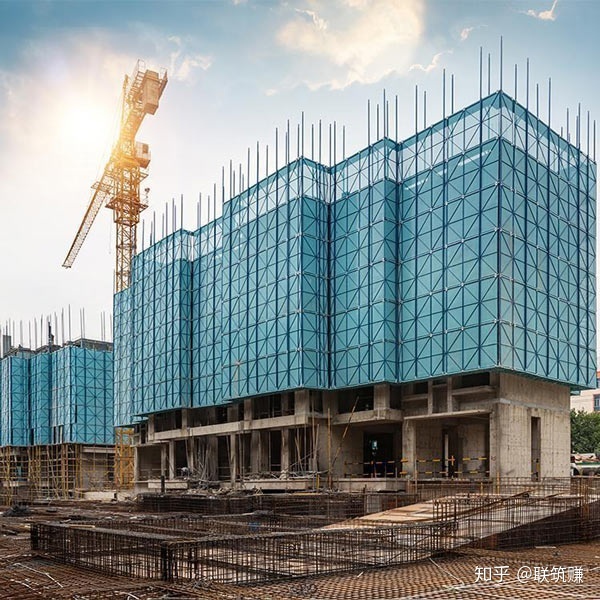

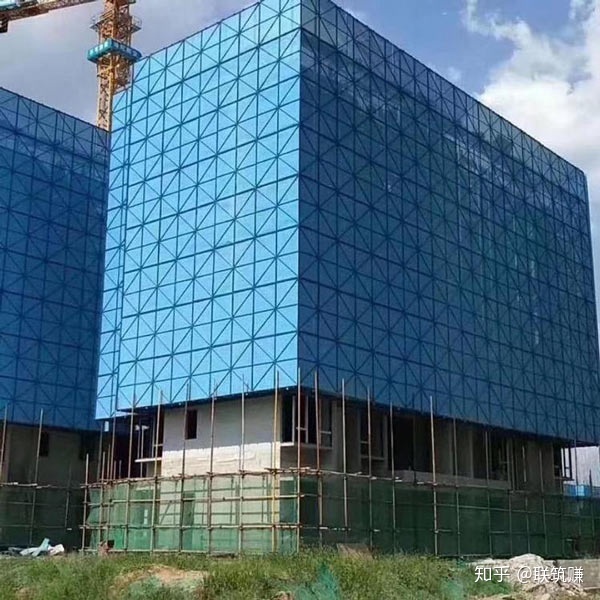

现在越来越多的高层建筑运用爬架体系，因为爬架体系适用于45米以上的建筑主体，不仅可以降低施工的成本，还能保证施工的安全。所以爬架体系现在得到广泛的应用，下面针对爬架的搭设要求及规格尺寸做一个简单介绍。

1、基本要求：

横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固、不变形、不摇晃、受荷安全，并有操作空间。

2、立杆间距：

安全建筑爬架纵距是按建筑物每一面的总长分均匀来确定数据，一般在1.8m以内，不得超过2m，里立杆离墙净距200mm，横向净距俩立杆中对中1.20m，安全建筑爬架封顶，里立杆应低于檐口0.5m，外立杆高出檐口平屋面1m，斜屋面高出檐口1.5m(前后墙)。两面山墙立杆搭设高度超过檐口1.5m，安全建筑爬架立杆排设必须按照跟随建筑物平面形状搭设，建筑物挑出的窗、阳台，不到1.5m，立杆柱子应跳过。超过1.5米的阳台立杆立在阳台面上。

3、大、小横杆：

安全建筑爬架底排大横杆步距中对中2m，自第二排起其余大横杆步距中对中1.8m。设在立杆内侧压在小横杆上，内外横杆之间再设二根纵向杆，因脚手片使用(0.90×1.2m)，以增加脚手片承载力。大、小横杆用扣件固定时，外伸钢管头0.1m。并尽量保持一致。小横杆设置在立杆与大横杆交点处，两端固定在立杆上，确保安全受力。

4、杆件搭接：

安全建筑爬架立杆大横杆采用对接，踢脚杆、防护栏杆采用对接和搭接，相邻杆件搭接、对接必须错开一个档距，同一平面上的接头不得超过50%。

5、剪刀撑的位置：

在每一面安全建筑爬架外侧端头第一根立杆到末端最后一根总共几米，在几道剪刀撑按尺寸分均匀后，再从端头第一根立杆底部开始设置剪刀撑，剪刀撑水平尺寸不可以超过9m，确保剪刀撑尺寸均匀、受力一致，立面美观。

剪刀撑件与地面夹角为45——60°，自下而上连续设置。接长搭接长度不少于1m，扣件不少于三只，钢管头外伸扣件10cm。剪刀撑杆件搭接必须平放搭接，上、下杆件交错搭接，设置时与其他杆件的交叉点互相连接，最好压在小横杆上部，剪刀撑及斜杆搭设时并延伸到顶部大横杆以上。

6、使用扣件：

立杆、大横杆、扶手栏杆、踢脚杆采用对接扣件，大、小横杆与立杆的连接采用直角扣件，剪刀撑的接长与大横杆、立杆固定用旋转扣件。

7、架体与建筑物拉结：

自建筑物外墙阳角与阴角转角进来1m设一接结点，在安全建筑爬架与建筑物按水平方向7m拉一点，垂直方向4m设一拉结点(垂直方向基本上每一层的圈梁内设拉结点)，转角较多和顶部处结点必须加密10%，顶部80cm以内范围按水平方向7m设一拉结点(如超出80cm必须再设拉结点)。安全建筑爬架采用钢性拉结，本工程采用φ12预埋砼梁、柱内。在套短钢管用扣件与安全建筑爬架立杆钢性拉结，最好尽量设置在内立杆，大、小横杆接点处，拉结应牢固、稳定、上下错位。

8、安全建筑爬架的防雷措施：

外架四角均设避雷针，设置在安全建筑爬架立杆上，高度超过立杆1.5m并将所有最上层安全建筑爬架大横杆用Φ10镀锌圆钢连通,底层外架做接地处理,形成避雷网。
