SKUA-GOCAD入门教程-井数据导入之井Markers导入

井Markers导入

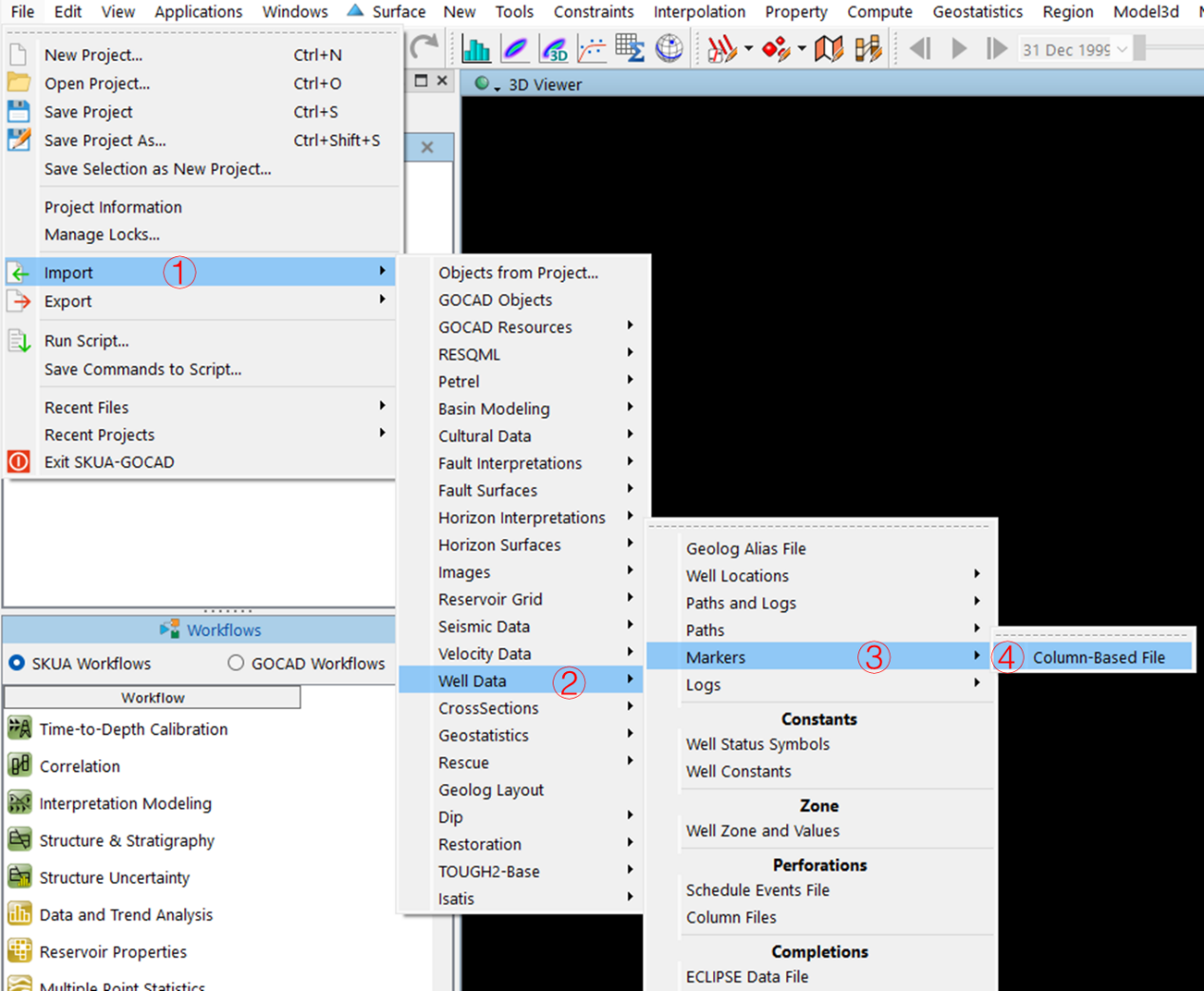

①：通过下图（图2）步骤打开导入井Marker命令。

图1 导入Markers文件步骤

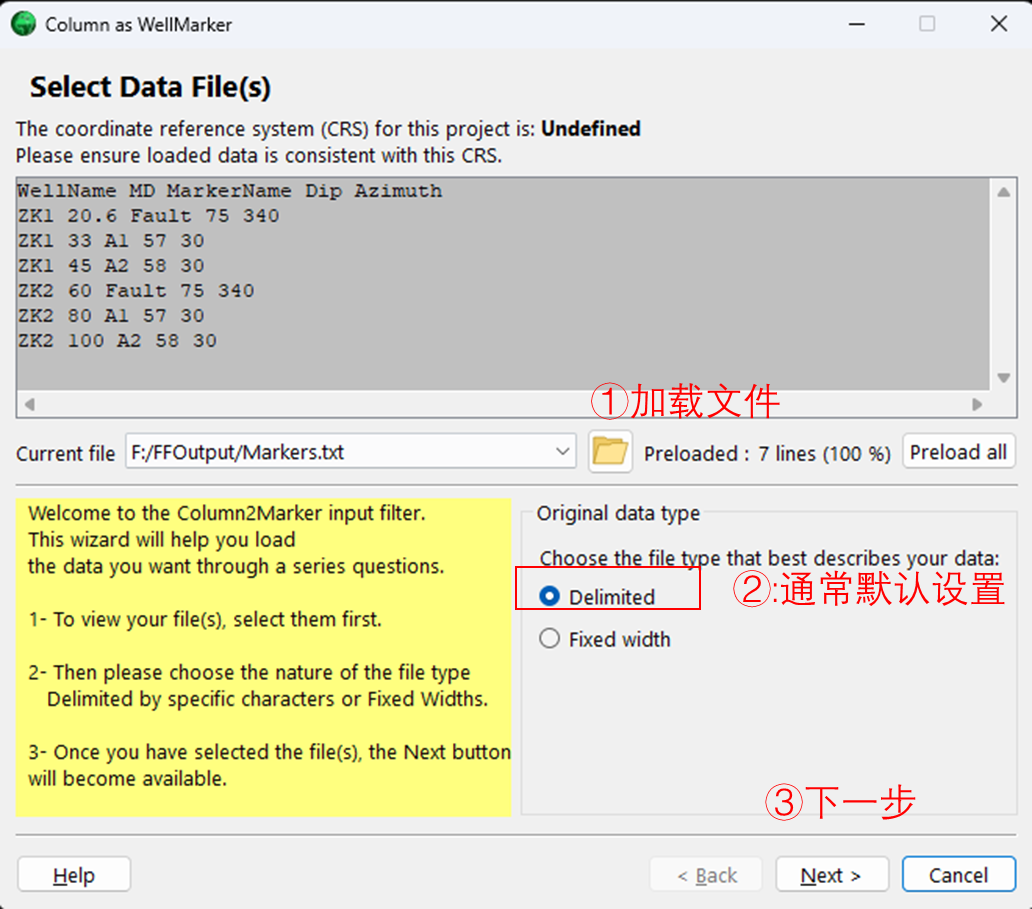

②：通过下图（图2）步骤打开井数据，并设置文件分隔类型。

图2 加载数据文件

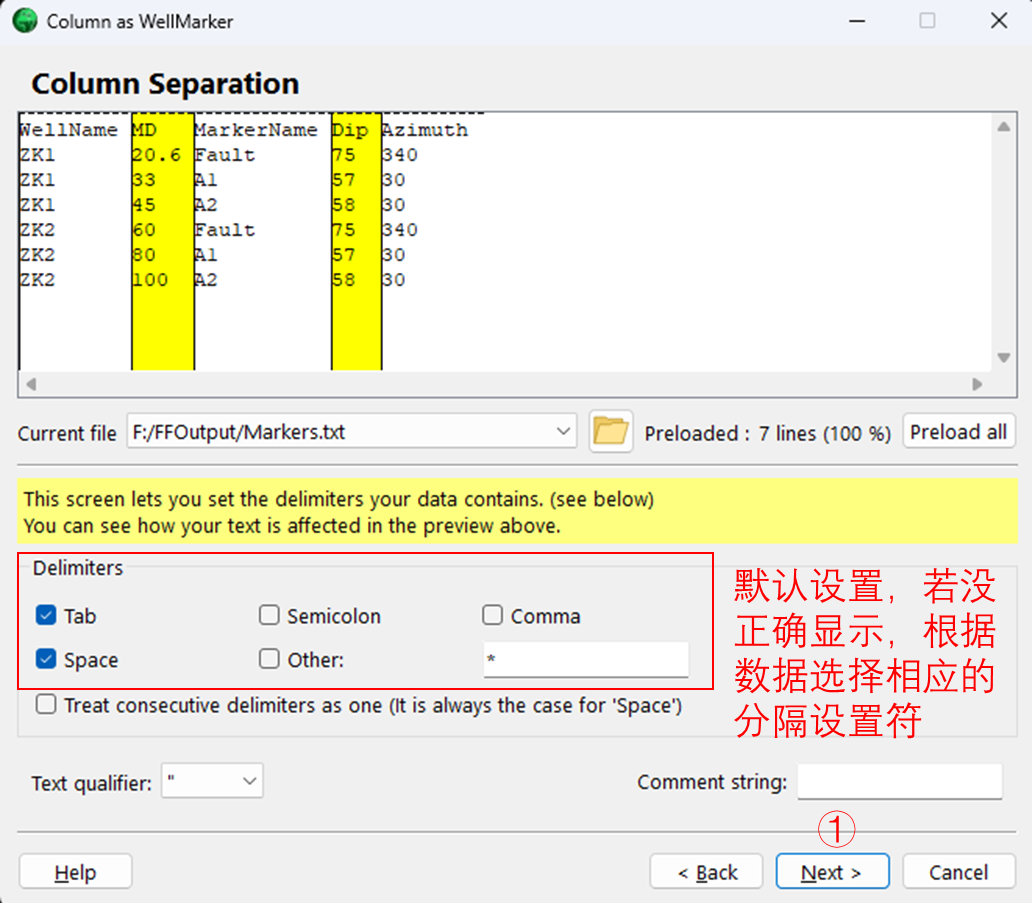

③：通过下图（图3）详细设置文件分隔类型，通常是默认设置。

图3 设置数据分隔方式

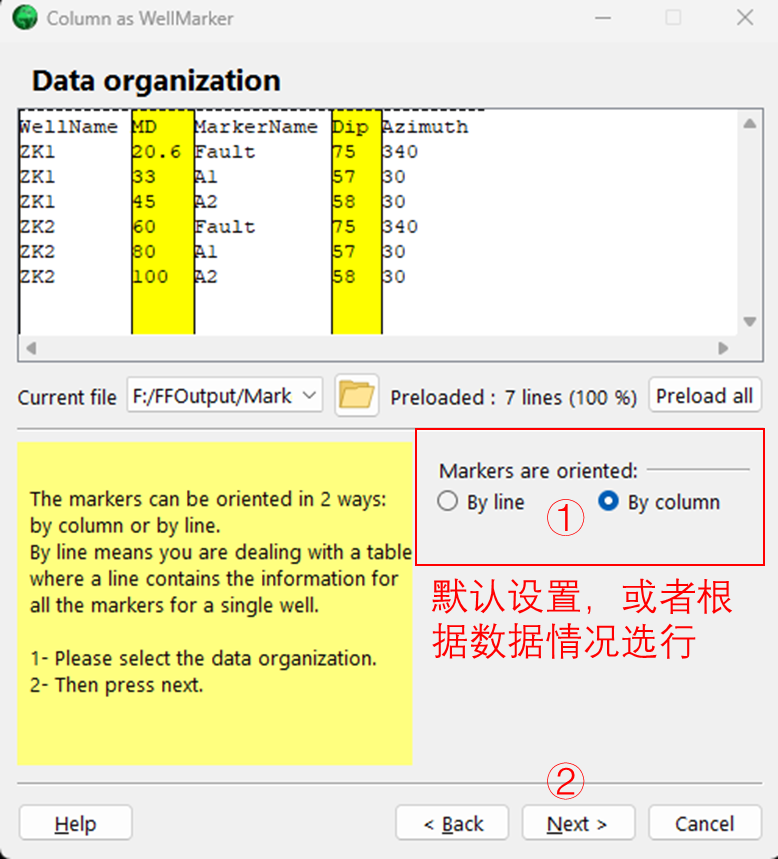

④：通过图4设置Markers是列数据还是行数据，通常是默认设置。

图4 Markers列显示或行显示

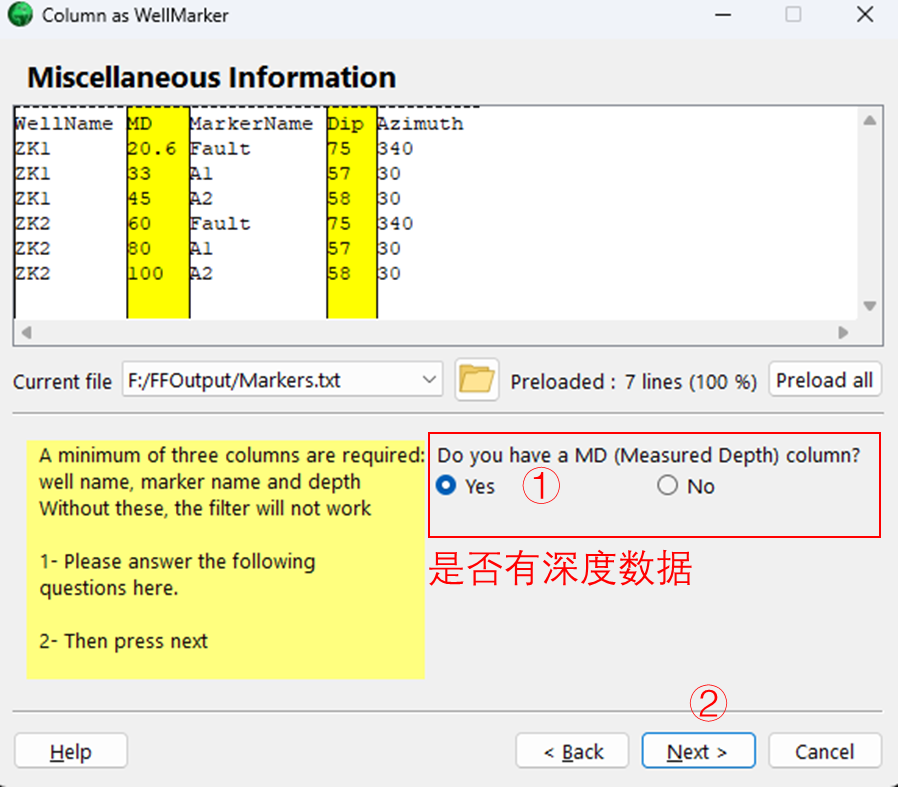

⑤：下图图5对深度数据进行选择，通常Markers是包含深度数据的。

图5 深度数据选择

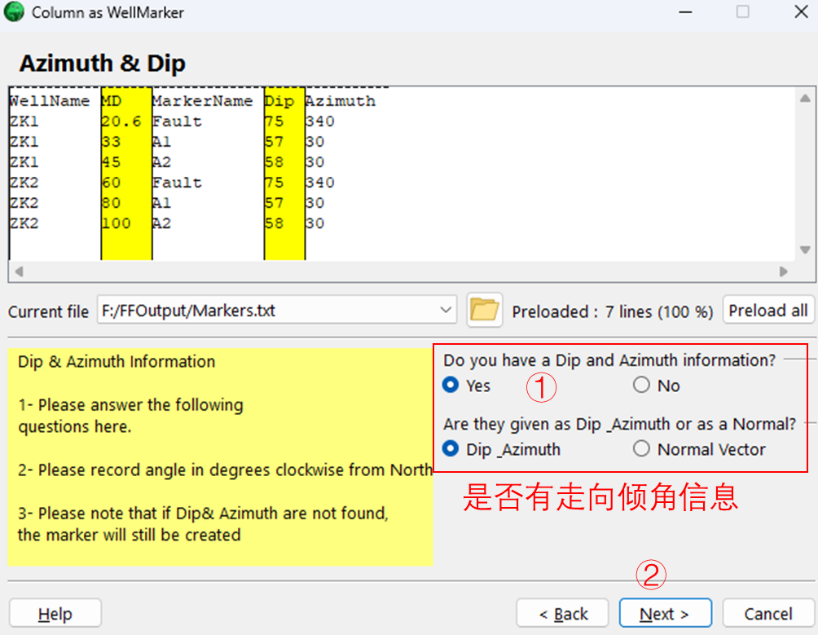

⑥：图6对走向倾角信息进行选择。

图6 走向倾角信息选择

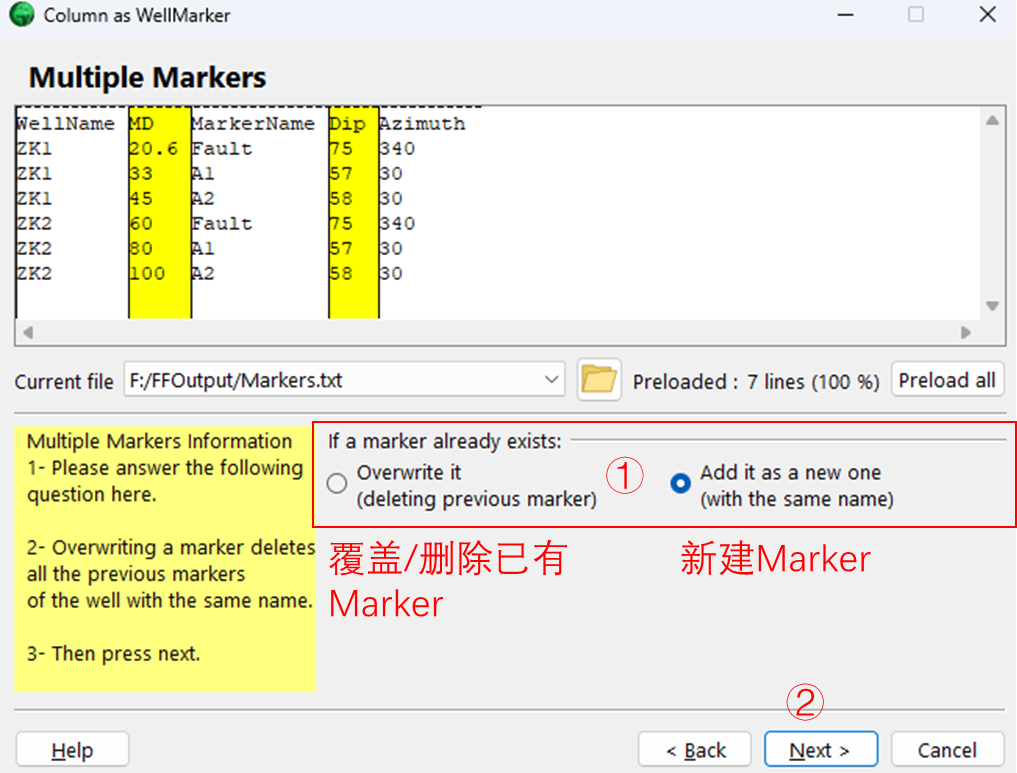

⑦：图7对Marker创建方式进行选择，通常是新建Marker。

图7 Marker创建方式

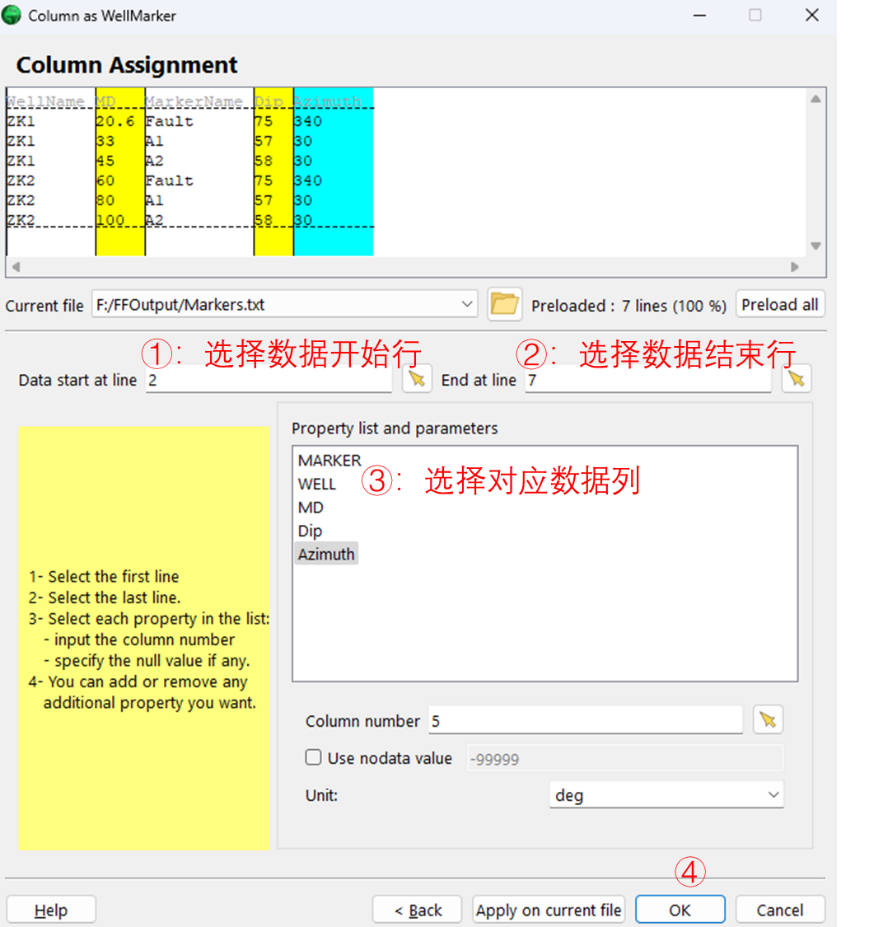

⑧：图8对Marker各类数据进行选择，让其和系统名称进行匹，匹配完成点击应用或ok即可正确导入Marker。

图8 Markers数据选择

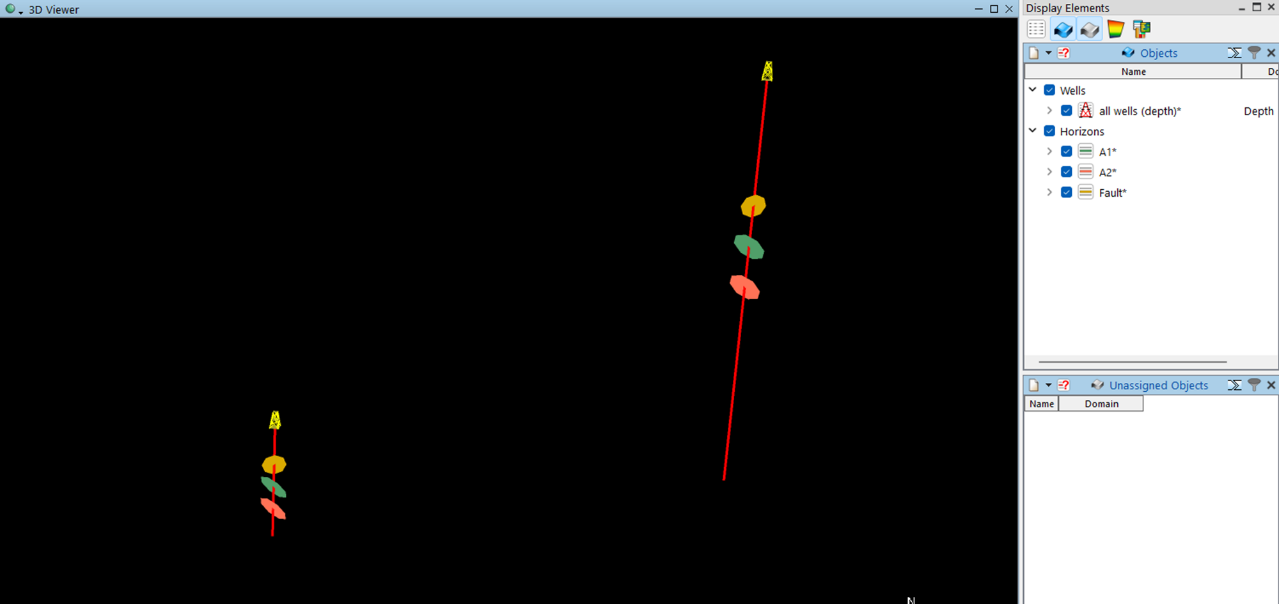

⑨：导入成功后，我们可以通过右侧的对象窗口将其在3D视图窗口显示并设置颜色。

图9 导入Marker并在3D视图显示。
