迷宫密封是指转动零件和固定零件之间有许多曲折的小室使泄漏减小的密封。

最近用到迷宫环结构，便顺道研究了下图纸中公差问题

因为有个客户来图加工，一个轴的迷宫环内孔设计公差为0~+0.04mm，相应的轴公差为0~-0.04mm，这公差是否精度太高了，如果迷宫环的公差加工成0~+0.1mm，也就是间隙大了，这会对产品产生多大的什么影响，也许客户也是按手册选取的公差；

所以公差变大，肯定就是会对密封产生影响，但是多大影响并不清楚，再者孔公差0~+0.04mm ，轴公差0~-0.04mm，这样的配合也可能会产生刮擦。“迷宫环”的结构，是一种密封的方式。公差超差，密封性就会差一点。如果是粉尘等微粒公差就要设计小一点，精度高一点；如果是铁销等大的，那公差就可以大一点，还是要看密封的应用场合。公差大缝隙就大，密封效果不好。

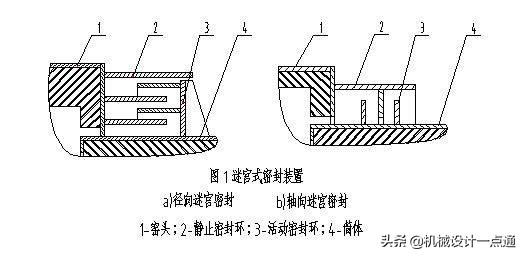

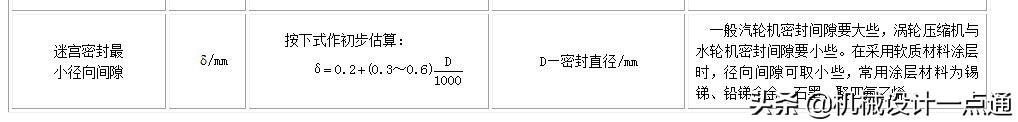

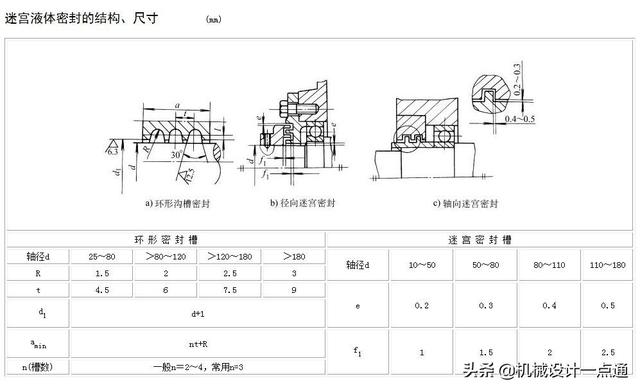

经查询相关手册，迷宫密封结构的径向间隙，应在0.2-0.5mm，具体根据应用场合及轴径尺寸确定
