本文探讨了变压器和电感中感应电动势及电压方向的标注问题，指出标注应遵循的规则：电动势方向由低电位指向高电位，电流方向遵循右手螺旋定则。通过实例分析了变压器空载示意图和通电螺线管的标注方法，强调标注仅为参考方向，实际计算时依据负号调整。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

逃避责任区：文中结论属于自己学习心得，不保证学术正确性和严谨性。如有问题，欢迎评论区讨论、批评、指正。部分图片结论可能来自其它文章，由于自己记学习笔记的时候并没有处处都标明出处，如有造成侵权问题，实属抱歉，请第一时间联系我删除。

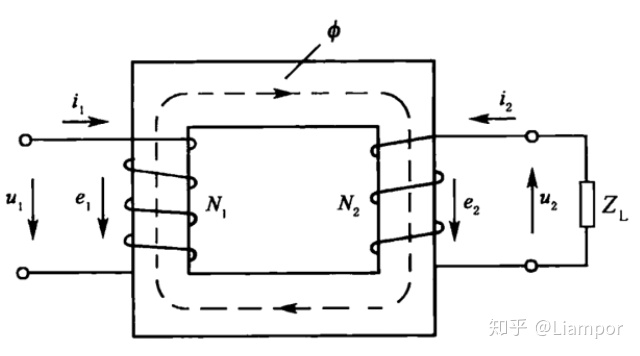

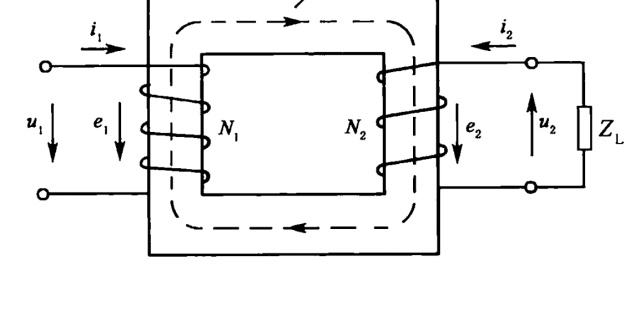

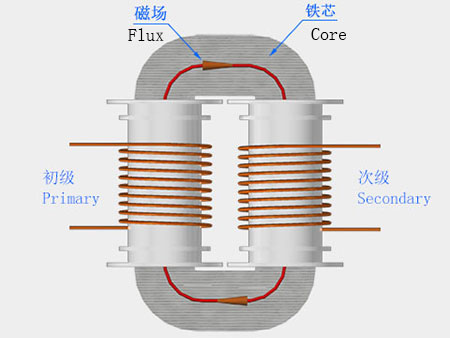

几乎所有电机学的教材讲变压器的时候，都会贴下面这张变压器空载示意图：

变压器空载示意图

有段时间我一直不理解，为什么图中感应电动势

和电压

的方向如此标注，现在来谈谈我的理解，不保证正确性。

很多时候我相信很多人在标注这个感应电动势方向的时候，会被绕进如下分析方式：假设

增大，原边要自感出一个什么样方向的感应电动势，来阻止磁通增加，副边又会被互感出一个什么样的感应电动势，根据楞次定律 balabala .... 这个分析问题在于，为什么假设

增大，那我要假设

减少，标注的方向是不是应该完全相反了？

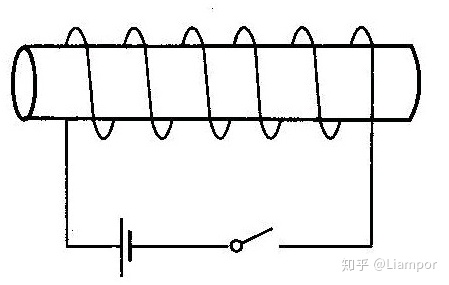

通电螺线管，电感

比如我们标注一个简单的，如上图所示的通电螺线管或者说一个接电源的电感，请问它的电压和感应电动势方向如何标注？你是根据电流增大来标，还是根据电流减少来标？

所以问题的关键在于，我们标注的仅仅是参考方向，重点应该放在如何规定一个正的参考方向？方向规定好后，即使实际情况与标注的不符，也可通过最后计算结果前的负号得以解释。

现给出规定参考方向的两个规则：

规则一：电动势的方向是从电位低指向电位高（电势增高方向），对于电源来说就是电源的负极到电源的正极，也就是 和电源内部的电流方向同向。 规则二：如果线圈上的磁通方向已定，那么线圈上的电流方向标注要符合右手螺旋定则，即当大拇指指向磁通方向的时候，线圈电流标注的方向和 4 根手指的方向一致。

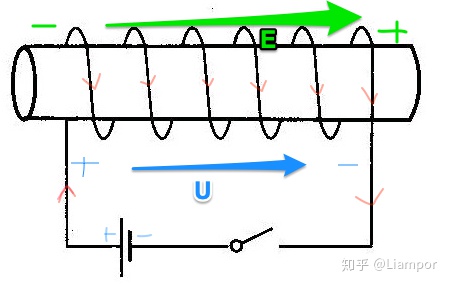

基于这两个规则，我们再看上面的通电螺线管。接电源后，螺线管对于电源来说就是一个如同电感一样的负载，根据负载的电压电流标注方式，这个电流是从电源正极往上，然后向右经过螺线管，最后回到负极。电流流过螺线管后，会自感出感应电动势，表现的如同电源，标注符合应符合电源惯例。流过螺线管的电流就是内部电流，按照规则一，这个方向就是螺线管的感应电动势标注的方向。注意这里一个关键点：标注电动势的时候，把螺线管看成电源，内部电流就是从外面流经它的电流，从而标注电动势，而不是什么电流增大，要符合楞次定律balabal。最终结果应该如下图：
